Русэлт ИДП-3-3/3-10-380-IP31 [30/64] Гшар 36200 24 рэ

Русэлт ИДП-3-3/3-10-380-Д [30/64] Гшар 36200 24 рэ
Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
Инв. № подл.
Копировал
Формат
А4
ГШАР.436200.024 РЭ
Лист
30
Изм
.
Лист
Подп.
Дата
Таблица 3.1 Назначение сигналов
Номер
контакта
Реле
Тип сигнала
Контакт по
умолчанию
NC/NO
1
Сигнал
отключения +
-
2
Сигнал
отключения -
-
3
RL5
Настраивается
(опционально)
NC или NO
4
RL2
Разряд – ошибка
сети
NC
5
RL1-RL5
Общий
-
6
RL1
ИБП в байпасе
NO
7
RL3
Низкий уровень
заряда батареи
NO
8
RL4
Общий сигнал
аварии
NO
9
RL2
Разряд – ошибка
сети
NO
НО и NC: Нормально открытый и закрытый контакт соответственно. Меняют
свой статус при соответствующем сигнале тревоги.

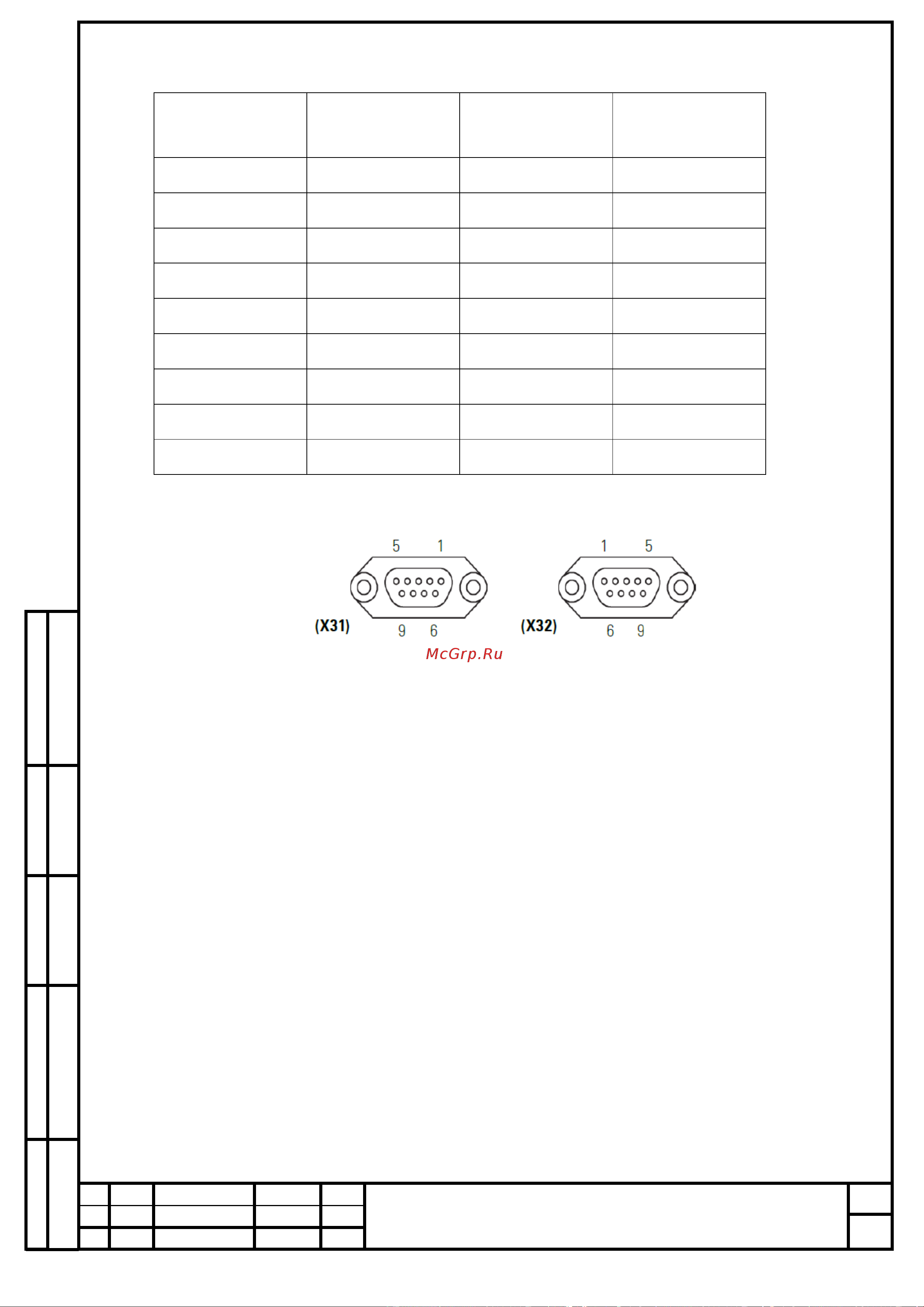

Рисунок 3.4 Расположение контактов разъема DB9 (Х31) и (Х32)
По умолчанию ИБП поставляется с 4 сигнальными запрограммированными
реле которые могут быть перепрограммированы на заводе или авторизованным
сервисным центром по желанию. Изначально они настроены, как показано в таблице
3.1. Пятое реле может поставляться в качестве опции при заказе.
Кроме того, есть сигнал «отключения», который позволяет отключать инвертор,
при подаче напряжения (5 ÷ 12 В) на этот вход.
3.7 COM порты RS-232 и RS-485 (разъем Х31)
Внимание! Линия связи (COM) является слаботочной. Для исключения помех,
она должна быть проложена отдельно от других линий.
3.7.1 Оба эти порта невозможно использовать одновременно.
3.7.2 Обозначение контактов COM порт RS-232:
Контакт 2. RXD. Чтение данных;
Контакт 3. TXD. Запись данных;
Контакт 5. GND. Сигнал «земля».
3.7.3 Обозначение контактов COM порт RS-485:
Контакт 4. Выходной сигнал А (+) от RS-485;
Контакт 9. Выходной сигнал B (-) от RS-485.
