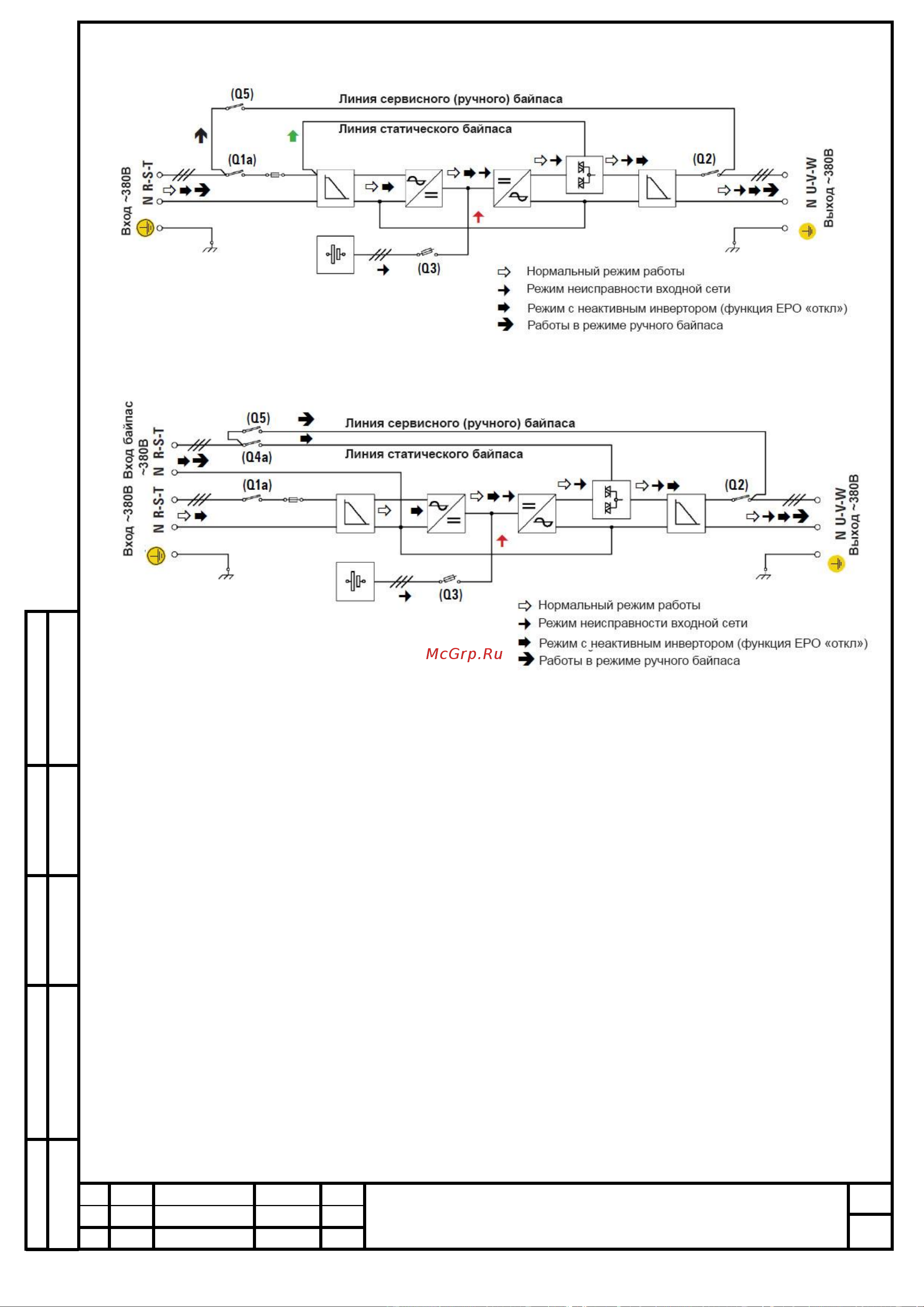

Рисунок 1.11 Однолинейная схема ИБП

Рисунок 1.12 Однолинейная схема ИБП с отдельным входом статического байпаса

1.4.2 Основные элементы ИБП.

Основные элементы:

 Входные/выходные I/O EMI фильтры;

 Выпрямитель PFC(AC/DC);

 Батареи;

 Инвертор (DC/AC);

 Статический байпас;

 Сервисный (ручной) байпас;

 EPO функция аварийного отключения;

 Панель управления;

 Программное обеспечение для управления и связи.

1.4.2.1 I/O EMI фильтр. EMI фильтр - это трехфазный низкочастотный фильтр,

который служит для ослабления и подавления радиочастотных помех. Фильтр

работает в прямом и обратном направлениях:

 Подавляет помехи входной сети для защиты цепей управления ИБП;

 Позволяет устранить радиочастотные и электрические помехи,

возникающие в самом ИБП, которые могут влиять на подключаемое оборудование.
