Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
Инв. № подл.
Копировал
Формат
А4
ГШАР.436200.024 РЭ
Лист
43
Изм
.
Лист
№ докум.
Подп.
Дата

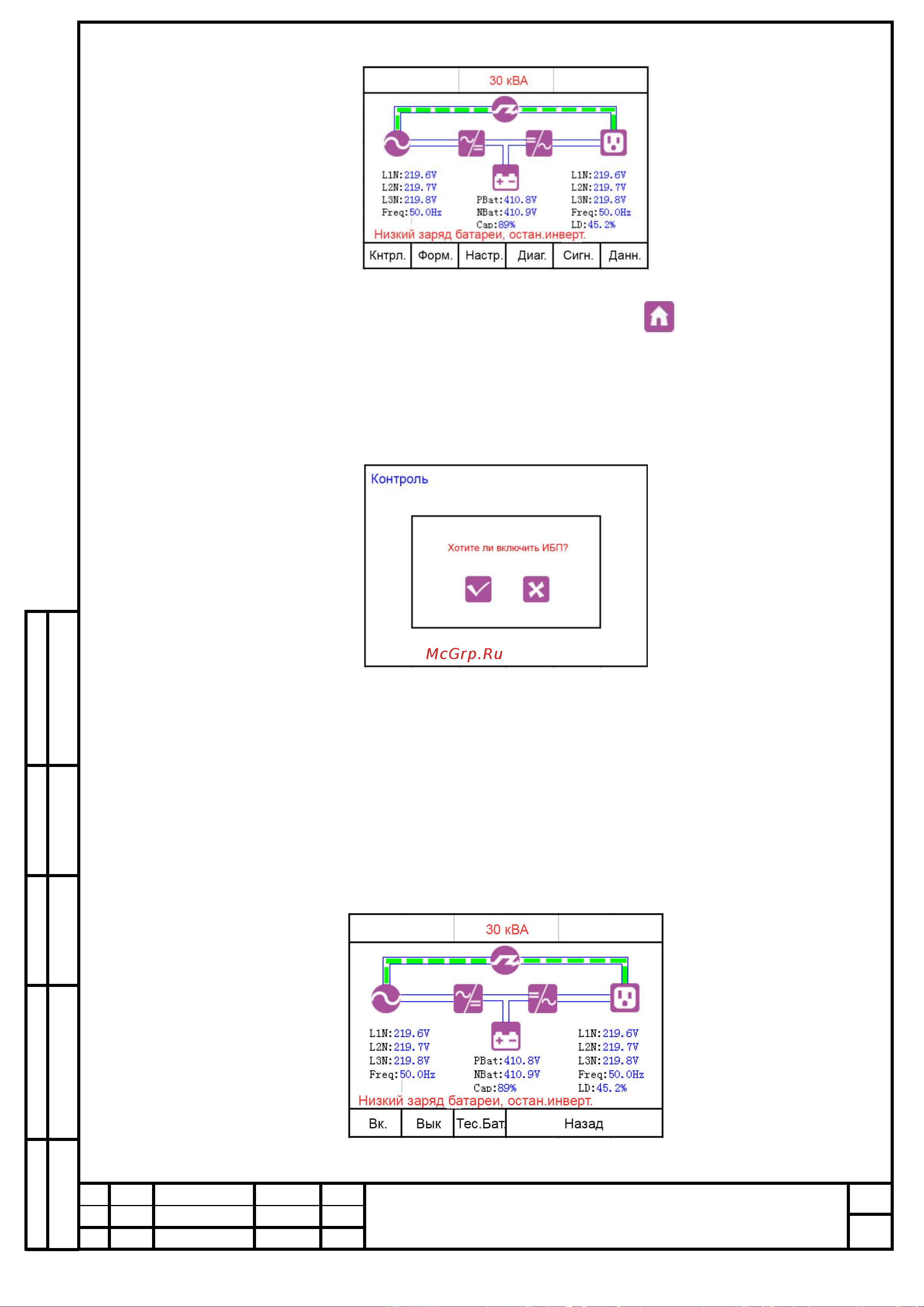

Рисунок 5.2 Экран 0.0 главного меню
Используйте клавишу (СТОП) или Ввод по значку ( ) из любого экрана
любого подменю, для возврата к основному экрану (Screen 0.0).
5.3.2 Меню контроля и состояния ИБП (экран меню 1.0). Рис. 5.3
Экран 1.1 и экран 1.2: для запуска и остановки ИБП с помощью панели
управления.
Для процедуры для запуска и остановки, смотрите главы 4.2 и 4.5.
Экран 1.1 Включение ИБП
Экран 1.3: запрос теста батареи. Во второй колонке показана информация о
тесте батареи. Возможные сообщения:
" Тестир. недоступно": Тест батареи не доступен.
"Нажмите <Ввод>": Нажмите ПУСК, чтобы запустить тест батареи.
"Выполнение": запуск теста батареи.
"Успешно": Тест батареи прошел успешно.
"Не успешно": Тест батареи прошел не удачно.
Рисунок. 5.3 Экран 1.0 меню контроля
