Características
• El amplificador de señal de bajo nivel de ruido compensa la pérdida de
inserción en el cable coaxial
• Compatible con receptores inalámbricos Shure y sistemas de
distribución de antenas que suministran una polarización de 10–15
VCC.
• El adaptador roscado integrado se monta con facilidad en los
pedestales de micrófono
• Conmutador selector de ganancia de cuatro posiciones
• La calidad, durabilidad y confiabilidad de Shure
Nota: La antena no funciona sin una polarización de 10-15 VCC. Es
necesaria aún si se utilizan las ganancias de -6 dB y 0 dB ("pasivas").
Antena direccional activa
Descripción general
El UA874 de Shure usa un arreglo dipolo de período logarítmico para
ofrecer recepción mejorada cuando se dirige hacia el área de cobertura
deseada. Un amplificador incorporado con cuatro niveles de ganancia
compensa las variaciones en los grados de pérdida de señales en cables
coaxiales. El UA874 puede montarse en un pedestal para micrófonos,
suspenderse del techo o montarse en una pared usando el soporte
adaptador giratorio integrado.
Instalación
• Conecte la antena al receptor o sistema de distribución usando cables
de antena Shure (o cualquier cable coaxial de 50 ohmios y pérdidas
bajas, tal como el RG-8U).
• La antena sólo funciona con receptores o sistemas de distribución que
suministran polarización de 10–15 VCC.
• Reduzca el valor de ganancia con tramos cortos de cable, o auméntelo
para tramos largos. Tenga en cuenta que la calidad del cable, no sólo
el largo, contribuye a la pérdida de señal. Un cable de 50 pies de
menor grado puede requerir más ganancia que 100 pies de un cable
de poca pérdida. Comuníquese con el fabricante de los cables para las
especificaciones de pérdidas.
• Dirija la antena hacia el área de cobertura proyectada.
• No utilice esta antena para transmitir (tal como se hace con los
transmisores PSM)
Cables de antena de Shure
Shure ofrece cables de antena con terminaciones instaladas en
longitudes desde 6 hasta 100 pies.
Asegúrese de seleccionar modelos "Z" de baja pérdida (disponibles para
cables más largos) cuando use bandas de frecuencia que superen los
1000 MHz.
Mantenimiento de cable
Para mantener el máximo rendimiento de los cables de antena:
• Evite doblar o torcer los cables.
• No deforme los cables al usar sujetadores improvisados, tales como un
clavo doblado, para sujetarlos.
• No los utilice en instalaciones permanentes a la intemperie.
• No los exponga a humedad extrema.

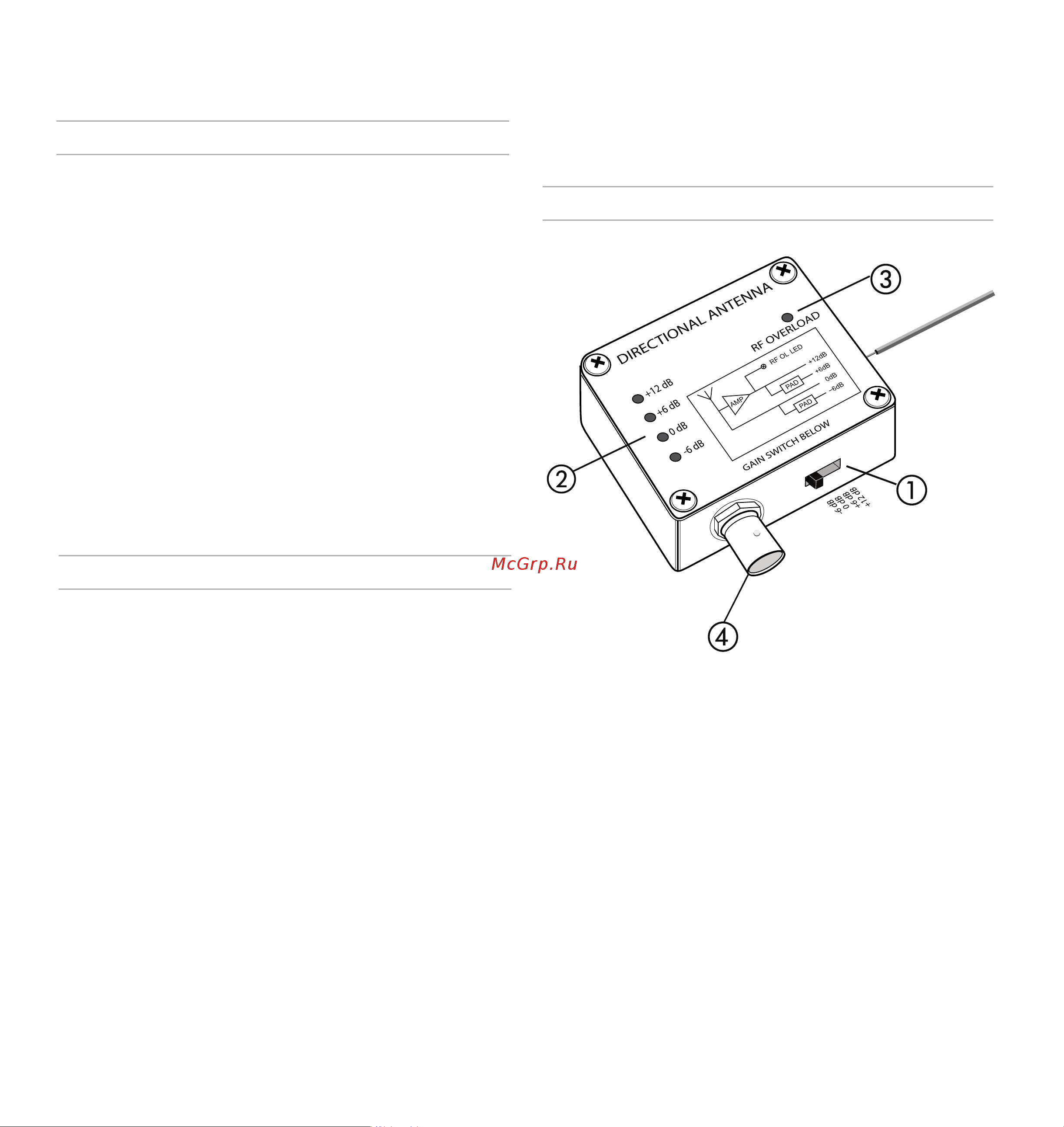

Interfaz
① Interruptor de ganancia
Ajuste el conmutador de ganancia de cuatro posiciones para
compensar la pérdida calculada del cable, según la longitud y el tipo
del cable.
Precaución: Puede haber una pequeña pérdida de RF al cambiar el ajuste de
ganancia.
② LED de modo de ganancia
Indica el ajuste actual del conmutador de ganancia.
③ LED de sobrecarga de RF
Indica que una señal fuerte de RF está sobrecargando el amplificador
de antena, produciendo distorsión o rendimiento deficiente. Aumente
la distancia entre la antena y el transmisor, o reduzca el valor de
ganancia de la antena.
NOTA: El LED de sobrecarga de RF no funciona con valores de ganancia pasiva
(−6 dB o 0 dB).
④ Conector BNC
Conéctelo a un receptor o combinador de antenas con entradas de
RF que suministren una polarización de 10-15 VCC.
