Technische Eigenschaften
• Rauscharmer Signalverstärker kompensiert die Dämpfung im
Koaxialkabel
• Kompatibel mit Shure-Drahtlosempfängern und
Antennensplittersystemen, die eine Vorspannung von 10–15 V
(Gleichspannung) bereitstellen
• Durch das integrierte Gewinde lässt sich die Antenne einfach auf einem
Mikrofonstativ anbringen.
• Eingangsempfindlichkeit (Gain)-Schalter mit vier Stellungen
• Shure-Qualität, -Robustheit und -Zuverlässigkeit
Hinweis: Die Antenne funktioniert nicht ohne Vorspannung von 10-15
V Gleichspannung. Die Versorgungsspannung ist auch bei („passiven“)
Gain-Einstellungen von -6 dB und 0 dB erforderlich.
Aktive Richtantenne
Allgemeine Beschreibung
Die Shure UA874 ist eine logarithmisch periodische Richtantenne zur
Erzielung eines verbesserten Empfangs. Ein integrierter Verstärker und
vier Gain-Einstellungen gleichen unterschiedlich starke Signalverluste des
Koaxialkabels aus. Die UA874 kann auf einem Mikrofonstativ angebracht
werden, von der Decke herab hängen oder mit dem integrierten
schwenkbaren Stativhalter an einer Wand befestigt werden.
Montage
• Die Antenne mit Shure-Antennenkabeln (oder anderen verlustarmen
50-Ohm-Kabeln, wie z. B. RG-8U) an den Empfänger oder den Splitter
anschließen.
• Die Antenne kann nur mit Empfängern oder Antennensplittersystemen
verwendet werden, die über eine Vorspannung von 10–15 V
(Gleichspannung) verfügen.
• Die Gain-Einstellung für kurze Kabel verringern bzw. für lange Kabel
erhöhen. Es ist zu beachten, dass auch die Qualität des Kabels,
neben seiner Länge, Auswirkungen auf den Signalverlust hat. Ein
15-Meter-Kabel geringerer Güte kann mehr Verstärkung erfordern als
ein verlustarmes 30-Meter-Kabel. Angaben zu Kabelverlusten vom
Kabelhersteller in Erfahrung bringen.
• Die Antenne auf den vorgesehenen Empfangsbereich ausrichten.
• Diese Antenne nicht zum Senden verwenden (wie z. B. mit
PSM-Sendern).
Antennenkabel von Shure
Shure bietet vorkonfektionierte Antennenkabel für verschiedene Längen
(1,83 bis 30,48 m) an.
Die (für längere Kabel verfügbaren) verlustarmen „Z“-Modelle auswählen,
wenn Frequenzbänder über 1000 MHz verwendet werden.
Kabelpflege
Zur Wahrung der optimalen Leitungsqualität der Antennenkabel:
• Scharfe Biegungen oder Knicke in den Kabeln vermeiden.
• Die Kabel nicht durch behelfsmäßige Schellen, wie Biegen eines
Nagels über das Kabel, verformen.
• Nicht für dauerhafte Montage im Freien verwenden.
• Keiner extremen Feuchtigkeit aussetzen.

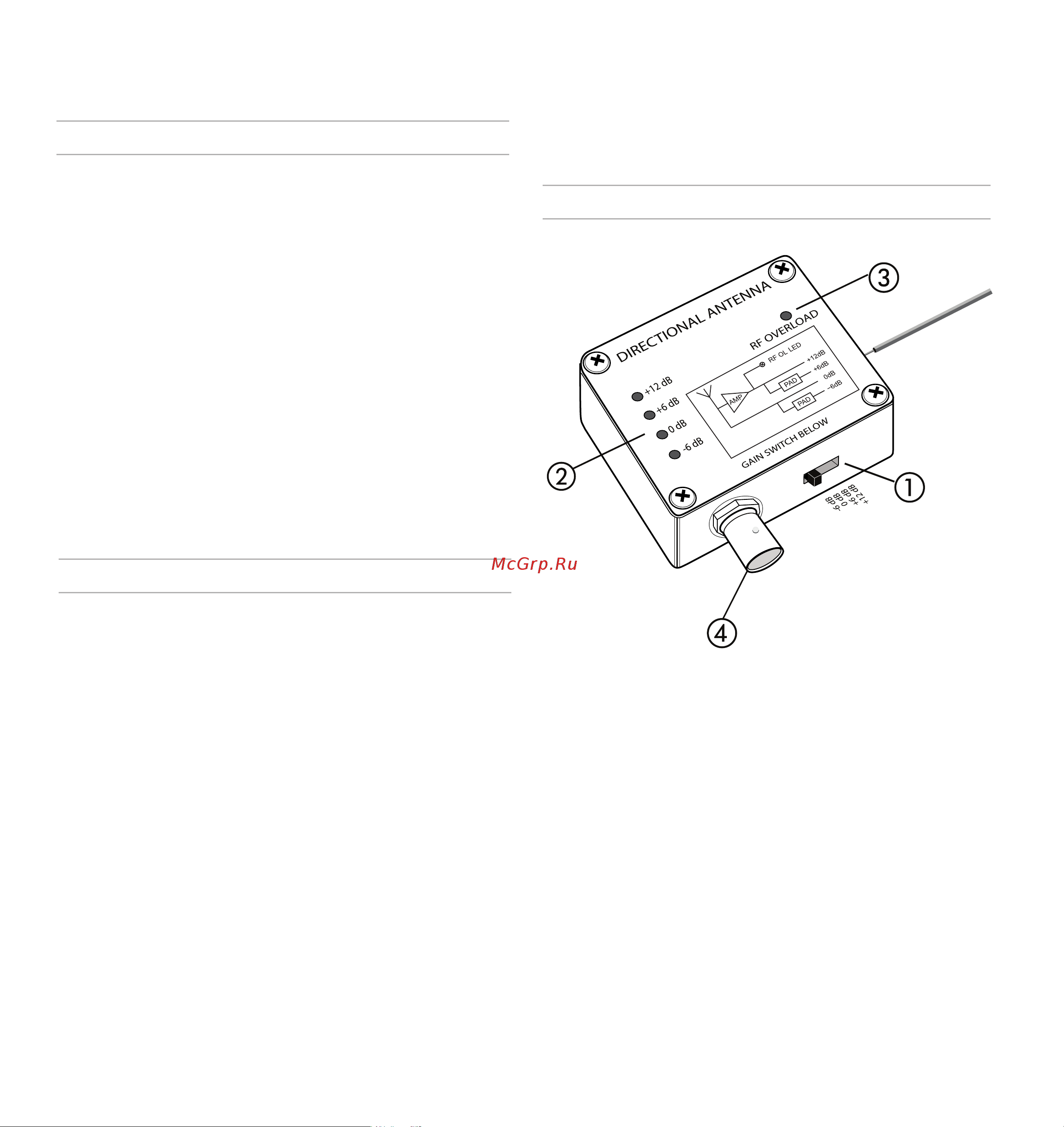

Schnittstelle
① Eingangsempfindlichkeit (Gain)
Die Eingangsempfindlichkeit (Gain) mit vier Positionen einstellen,
um den berechneten Kabelverlust, basierend auf Länge und Typ des
Kabels, auszugleichen.
Vorsicht: Beim Ändern der Gain-Einstellung kann ein kleiner HF-Abfall
vorkommen.
② Gain-Modus-LED
Zeigt die jeweilige Einstellung der Eingangsempfindlichkeit (Gain) an.
③ HF-Übersteuerungs-LED
Zeigt ein starkes HF-Signal an, das den Antennenverstärker
übersteuert, was in Verzerrung oder schlechter Leistung resultiert.
Den Abstand zwischen der Antenne und dem Sender vergrößern
oder die Antennen-Gain-Einstellung niedriger einstellen.
HINWEIS: Die HF-Übersteuerungs-LED funktioniert nicht bei passiven Gain-
Einstellungen (−6 dB oder 0 dB).
④ BNC-Anschluss
Mit einem Empfänger oder Antennencombiner mit HF-Eingängen, die
einen Ruhestrom von 10 bis 15 V bereitstellen, verbinden.
