21
Kenmerken
• Signaalversterker met laag ruisniveau compenseert doorgangsverliezen
van coaxiale kabels
• Compatibel met Shure draadloze ontvangers en
antennedistributiesystemen met een voorspanning van 10-15 V DC
• Geïntegreerde adapter met schroefdraad voor eenvoudige montage op
microfoonstandaards
• Gainschakelaar met vier standen
• Betrouwbare Shure-kwaliteit
Opmerking: De antenne werkt alleen met een voorspanning van 10-15
V DC. Deze is zelfs bij (passieve) gainsinstellingen van -6 dB en 0 dB
noodzakelijk.
Actieve richtantenne
Algemene beschrijving
De Shure UA874 is voorzien van een log-periodieke dipoolarray die
zorgt voor een uitstekende ontvangst als de antenne op het gewenste
dekkingsgebied wordt gericht. Een geïntegreerde versterker met vier
gainstanden compenseert uiteenlopende signaalsterkteverliezen in
coaxiale kabels. De UA874 kan op een microfoonstandaard worden
gemonteerd, aan het plafond worden gehangen of aan een muur worden
bevestigd met de geïntegreerde kanteladapter.
Plaatsing
• Sluit de antenne op de ontvanger of het verdeelsysteem aan met
Shure-antennekabels (of een andere coaxiale kabel van 50 ohm met
lage verliezen, bijv. RG-8U).
• De antenne werkt alleen in combinatie met ontvangers of
verdeelsystemen die een voorspanning van 10-15 V DC leveren.
• Verlaag de gaininstelling voor kortere kabels en verhoog deze voor
langere kabels. Let erop dat niet alleen de lengte, maar ook de kwaliteit
van de kabel een rol speelt bij signaalverlies. Een kwalitatief mindere
kabel van 15 m (50 ft) kan meer gain vereisen dan een hoogwaardige
kabel van 30 m (100 ft). Neem voor kabelverliesspecificaties contact op
met de fabrikant van de kabel.
• Richt de antenne op het gewenste dekkingsgebied.
• Gebruik deze antenne niet voor zenden (zoals met PSM-zenders)
Antennekabels van Shure
Shure levert vooraf afgesloten antennekabels van 6 tot 100 voet.
Zorg dat u "Z"-modellen met lage verliezen selecteert (beschikbaar voor
langere kabels) bij gebruik van frequentiebanden boven de 1000 MHz.
Kabelonderhoud
Om een topprestatie van antennekabels te waarborgen:
• Vermijd scherpe bochten of knikken in de kabels.
• Vervorm de kabels niet met geïmproviseerde klemmen, zoals een over
de klem krom geslagen spijker.
• Gebruik de antenne niet voor permanente buiteninstallaties.
• Stel de antenne niet bloot aan zeer vochtige omgevingen.

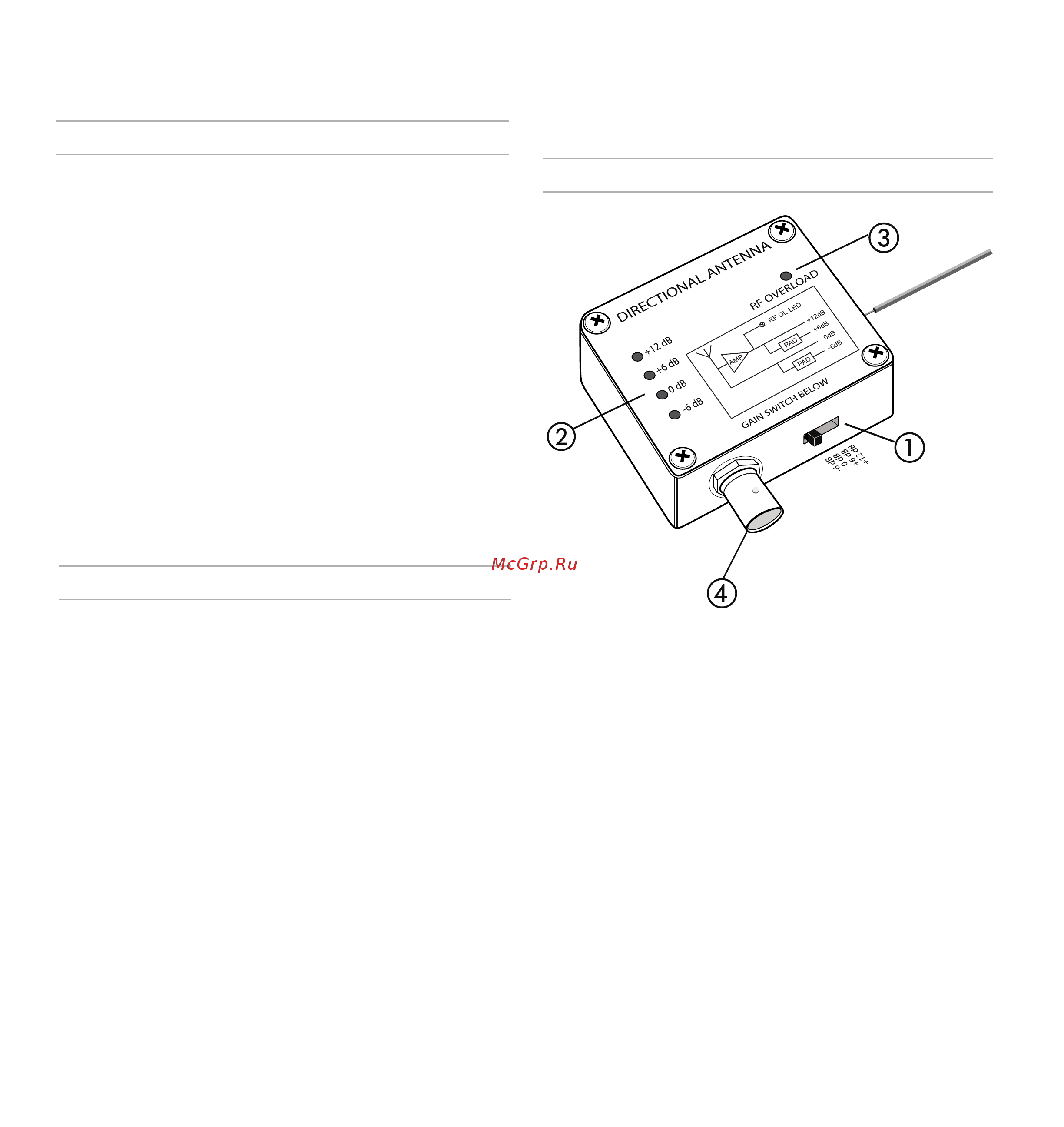

Interface
① Gainschakelaar
Stel de gainschakelaar met vier standen in om het kabelverlies te
compenseren, dat wordt berekend op basis van de lengte en het type
van de kabel.
Voorzichtig: Het RF-signaal kan teruglopen wanneer de gain-instelling wordt
gewijzigd.
② LED-indicator gainstand
Geeft de huidige stand van de gainschakelaar aan.
③ LED-indicator RF-overbelasting
Geeft een sterk RF-signaal aan waardoor de antenneversterker wordt
overstuurd, wat leidt tot vervorming en slechte prestaties. Plaats de
antenne en zender verder uit elkaar of verlaag de gaininstelling van
de antenne.
OPMERKING: LED-indicator RF-overbelasting werkt niet bij passieve
gaininstellingen (-6 dB of 0 dB).
④ BNC-connector
Voor aansluiting op een ontvanger of antennecombiner met RF-
ingangen die een voorspanning van 10-15 V DC leveren.
