6
Caractéristiques
• L’amplificateur faible bruit compense la perte d’insertion dans le câble
coaxial
• Compatible avec les récepteurs sans fil et les répartiteurs d’antenne
Shure qui fournissent une polarisation de 10 à 15 V c.c.
• L’adaptateur fileté intégré permet un montage facile sur les pieds de
microphone
• Sélecteur de gain à quatre positions
• Qualité, robustesse et fiabilité de Shure
Remarque : l’antenne fonctionne uniquement avec une polarisation de
10 à 15 V c.c., même pour des réglages de gain (« passif ») de -6 dB et
0 dB.
Antenne directive amplifiée
Description générale
L’antenne UA874 de Shure utilise un réseau de dipôles log-périodique
afin d’offrir une meilleure réception lorsqu’elle est pointée vers la zone de
couverture désirée. Un amplificateur intégré et quatre réglages de gain
compensent divers degrés de perte de signal du câble coaxial. L’antenne
UA874 peut être installée sur un pied de microphone, suspendue au
plafond ou montée sur un mur à l’aide de la pince micro intégrée.
Installation
• Brancher l’antenne au récepteur ou au répartiteur d’antenne à l’aide
de câbles d’antenne Shure (ou tout câble coaxial de 50 ohms à faible
perte, tel que le RG-8U).
• L’antenne est compatible uniquement avec les récepteurs ou
répartiteurs d’antenne qui fournissent une polarisation de 10 à 15 V c.c.
• Diminuer le gain lors de l’utilisation de câbles courts ou l’augmenter
pour les câbles plus longs. Noter que la qualité du câble, pas
seulement sa longueur, contribue à la perte de signal. Les câbles de 50
pieds plus fins peuvent nécessiter plus de gain que les câbles à faible
perte de 100 pieds. S’adresser au fabricant du câble pour obtenir les
spécifications de perte du câble.
• Orienter l’antenne vers la zone de couverture prévue.
• Ne pas utiliser cette antenne pour émettre (comme avec les émetteurs
PSM)
Entretien des câbles
Pour obtenir des performances optimales des câbles d’antenne :
• Éviter de plier les câbles à angle vif ou de les vriller.
• Ne pas déformer les câbles en utilisant des colliers improvisés, comme
par exemple un clou replié sur le câble.
• Ne pas les utiliser dans des installations extérieures permanentes.
• Ne pas les exposer à une très forte humidité.
Câbles d’antenne de Shure
Shure offre des câbles d’antenne prêts à l’emploi de 6 à 100 pieds de
longs.
Veiller à sélectionner les modèles à faible perte « Z » (disponibles pour
les câbles plus longs) en cas d’utilisation de bandes de fréquences
supérieures à 1 000 MHz.

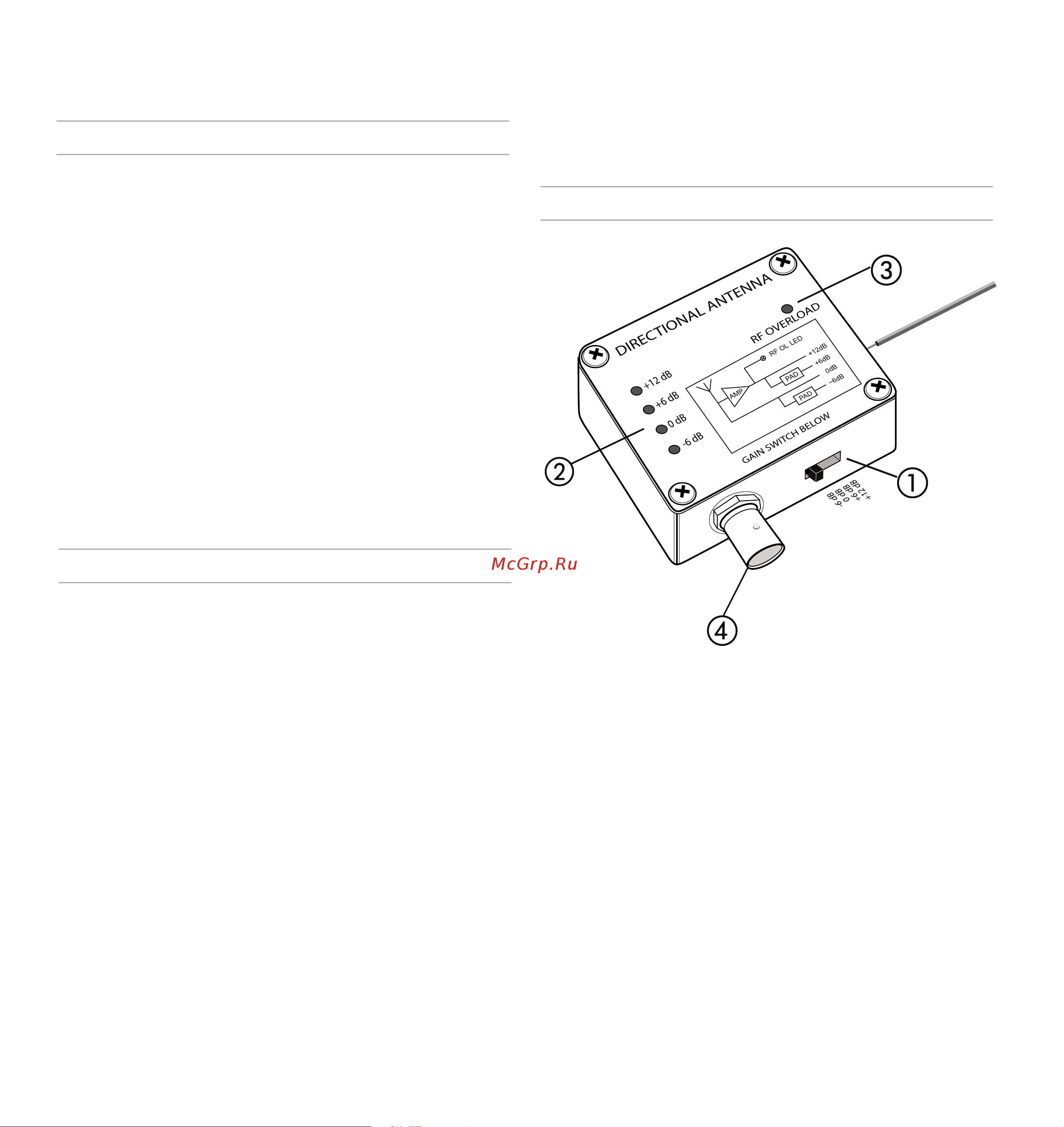

Interface
① Sélecteur de gain
Régler le sélecteur de gain pour compenser la perte calculée du câble
en fonction du type de câble utilisé et de la longueur de celui-ci.
Attention : Il peut y avoir une légère perte de niveau RF quand on change le
réglage du gain.
② LED de mode de gain
Indique le réglage actuel du sélecteur de gain.
③ LED de surcharge RF
Indique qu’un signal RF de forte intensité surcharge l’amplificateur
d’antenne, entraînant une distorsion ou de mauvaises performances.
Augmenter la distance entre l’antenne et l’émetteur ou réduire le
réglage du gain de l’antenne.
REMARQUE : La LED de surcharge RF ne fonctionne pas pour les réglages de
gain passif (-6 dB ou 0 dB).
④ Connecteur BNC
Brancher à un récepteur ou un répartiteur d’antenne avec des entrées
RF qui fournissent une polarisation de 10 à 15 V c.c.
