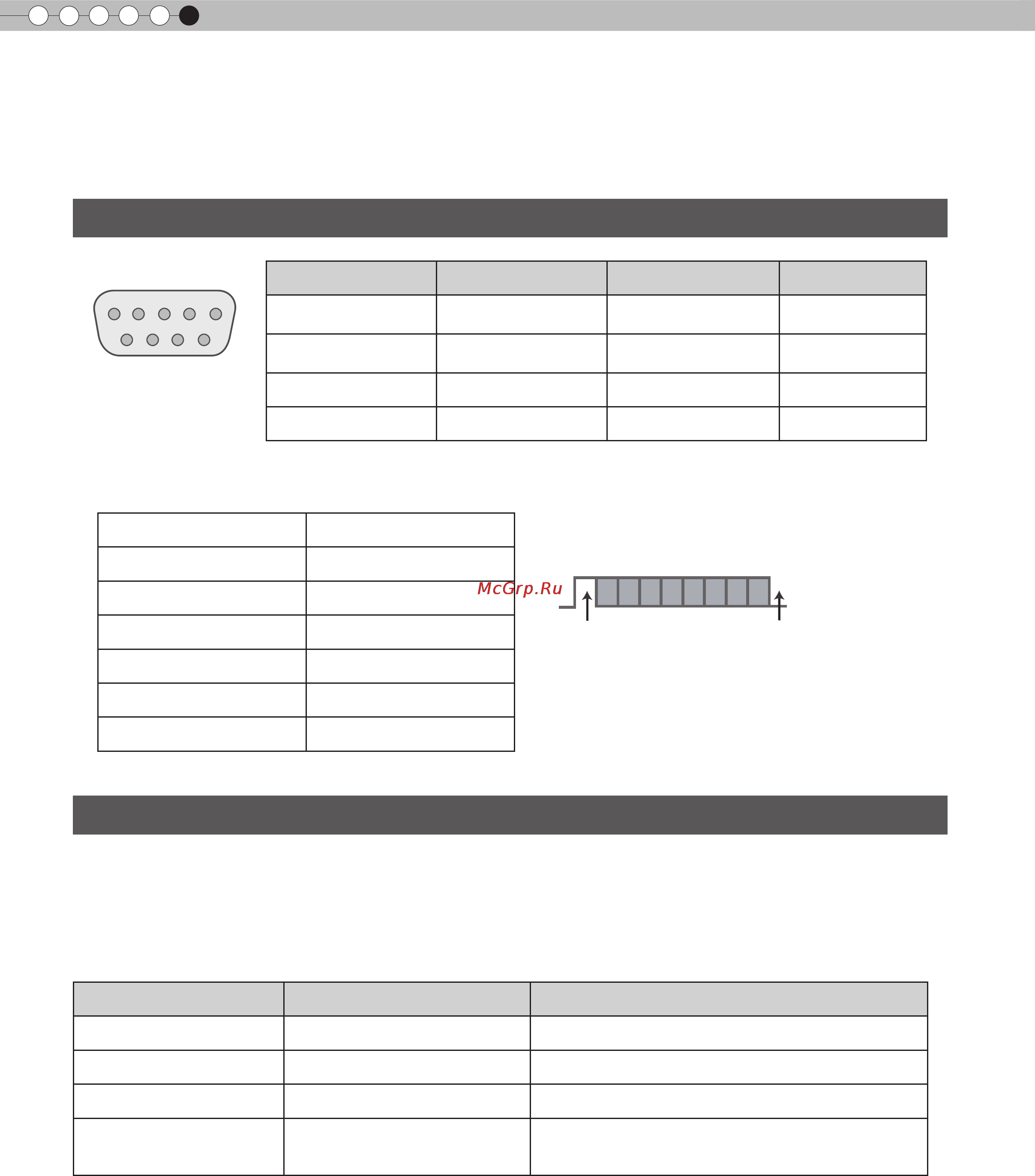

Interfaccia RS-232C
È possibile effettuare il controllo di questa unità tramite un computer, collegando un cavo incrociato RS-
232C (D-Sub a 9 poli).
Modalità Non sincrono
Lunghezza dei caratteri 8 bit
Parità Nessuna
Bit iniziale 1
Bit nale 1
Velocità dei dati 19200 bps
Formato dei dati Binario
Formato dei comandi
Il comando tra questo apparecchio e il computer consiste di Intestazione”, “ID apparecchio”, “Comando”, “Data” e “Fine”.
Intestazione (1 byte), ID apparecchio (2 byte), Comando (2 byte), Dati (n byte), Fine (1 byte)
Intestazione
Questo codice binario indica l’inizio della comunicazione.
Codice binario Tipo Descrizione
21 Comando operativo PC→Questo apparecchio
3F Comando di riferimento PC→Questo apparecchio
40 Comando di risposta Questo apparecchio→PC
06 ACK
Questo apparecchio→PC
(Quando il comando viene accettato senza errore, ritorna al
PC)
ID apparecchio
Questo codice specica l’apparecchio. Il codice binario è ssato a “8901”.
Speciche RS-232C
N. Pin Segnale Funzione Direzione segnale
2 RxD Ricezione dati
PC→Questo appa-
recchio
3 TxD Trasmissione dati
Questo
apparecchio→PC
5 GND Segnale terra -
1,4,6 - 9 N/C - -
Questo apparecchio
Bit iniziale
Il PC fa riferimento al controller come un personal computer.
D6 D7D4 D5D2 D3D0 D1
Bit nale
