6
Sonstiges
52

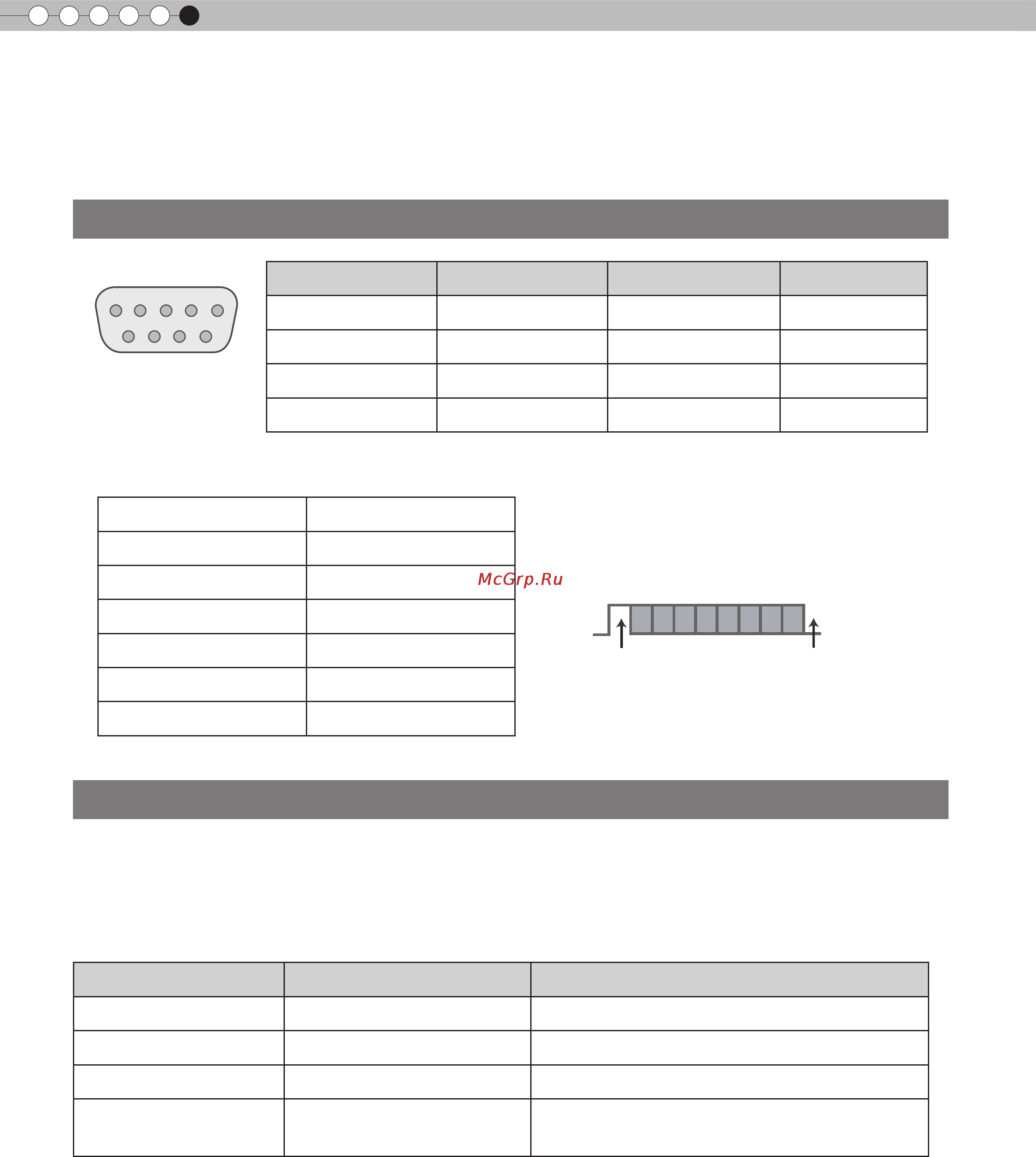

RS-232C-Schnittstelle
Wenn Sie das Gerät über ein gekreuztes RS-232C-Kabel (D-Sub, 9-polig) an einen Computer anschließen,
ist eine externe Steuerung möglich.
Modus Nicht synchron
Zeichenlänge 8 Bit
Parität Keine
Startbit 1
Stoppbit 1
Datenrate 19200 Baud
Datenformat Binär
Die Befehle, die das Gerät vom Computer akzeptiert, bestehen aus Kopf“, „Geräte-ID“, „Befehl“, „Daten“ und „Ende“.
Kopf (1 Byte), Geräte-ID (2 Bytes), Befehl (2 Bytes), Daten (n Bytes), Ende (1 Byte)
Kopf
Dieser Binärcode leitet die Kommunikation ein.
Binärcode Typ Beschreibung
21 Befehl PC→Gerät
3F Referenzbefehl PC→Gerät
40 Antwort Gerät→PC
06 ACK
Gerät→PC
(Wird zum PC zurückgegeben, wenn der Befehl ohne Fehler
ausgeführt wurde.)
Geräte-ID
Dieser Code gibt das Gerät an. Der Binärcode ist auf „8901“ xiert.
Pinnummer Signal Funktion Signalrichtung
2 RxD Daten empfangen PC→Gerät
3 TxD Daten senden Gerät→PC
5 Masse Signalmasse -
1,4,6 - 9 nicht verbunden - -
Gerät
PC bezieht sich auf den Controller; zum Beispiel einen normalen Computer.
D6 D7D4 D5D2 D3D0 D1
Startbit
Stoppbit
Befehlsformat
RS-232C-Spezikationen
