13
движения при обработке почвы, фиксируется на различной высоте в зависи-
мости от типа обрабатываемой почвы.
Сдвоенное опорное колесо (приобретается отдельно) – имеет 3 ра-
бочих положения (рис.3):
I
– для обеспечения устойчивости при культивировании и для предотвра-
щения провалов в рыхлую почву,
II
– для транспортировки мотоблока на фрезах-культиваторах,
III
– для установки МБ в парковочное положение.
Для установки МБ в парковочное положение необходимо:
Установить опорное колесо в нижнее положение.
Опустить руль в парковочное положение (рис.4)
При необходимости опорное колесо можно снять, отстегнув фиксирующий
стопор.
Руль (Рулевая колонка) – предназначен для управления МБ, имеет регу-
лировку по высоте и углу поворота, а так же используется для установки МБ
в парковочное положение (рис.4)

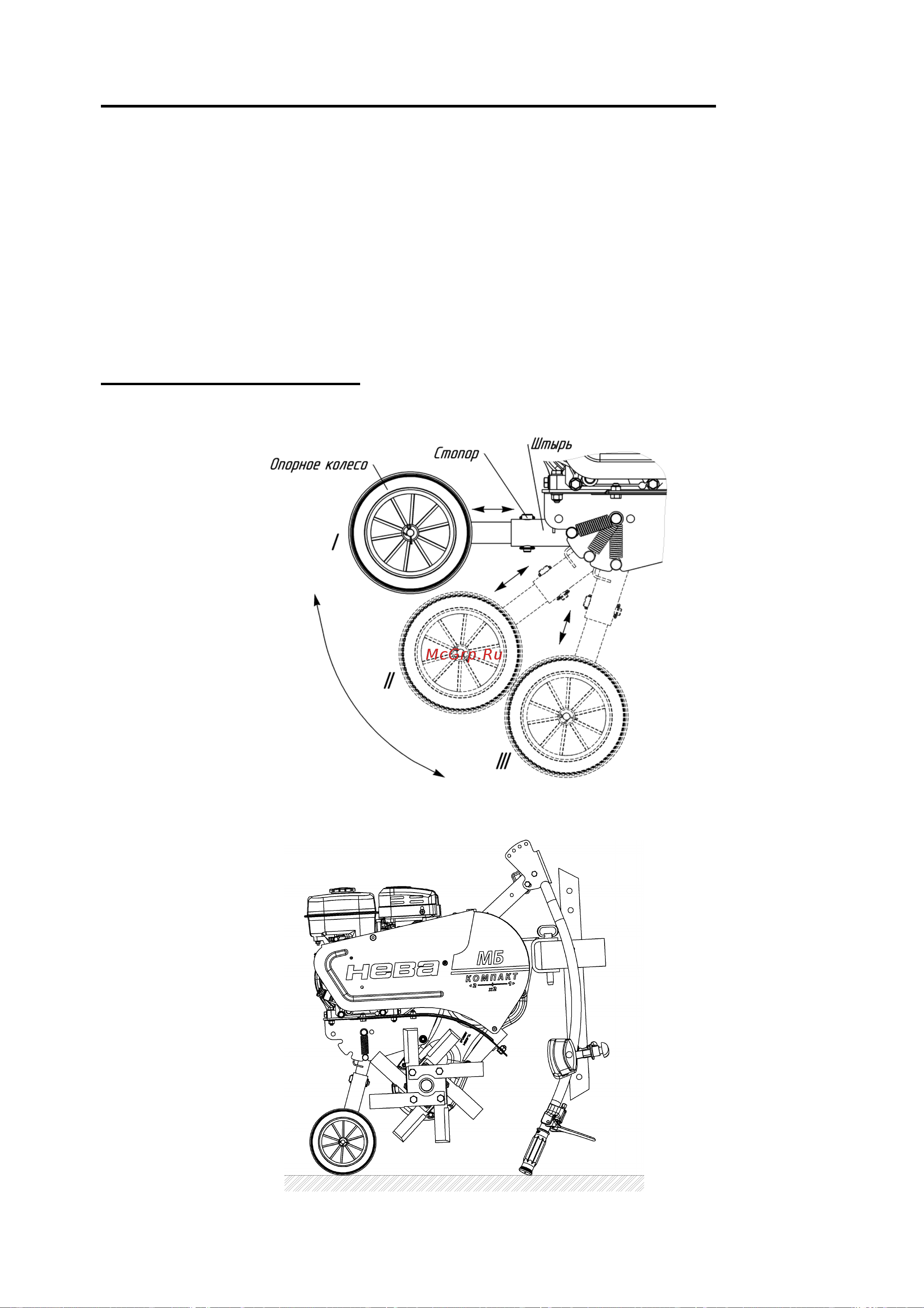

Рис.3 Сдвоенное опорное колесо (может приобретаться отдельно)
Рис.4 Парковочное положение (при дополнительном приобретении опор-
ного колеса)
