21
5. Рычаг переключения передач установить на руль с левой стороны
(рис.1). Закрепить механизм с помощь винта М6×60, шайбы и гайки М6. Про-
верить плавность переключения передач по методике, описанной выше в
разделе 7.
6. Ручку газа установить на правую половину руля с внешней стороны
(рис.1). Закрепить механизм с помощью винта М6×45, шайбы и гайки М6.
Проверить плавность работы механизма возвратно-поступательными движе-
ниями рычага.
Трос газа установлен на двигателе. При необходимости монтаж троса газа
(троса управления дроссельной заслонкой) выполнить согласно схеме креп-
ления (см. ниже).

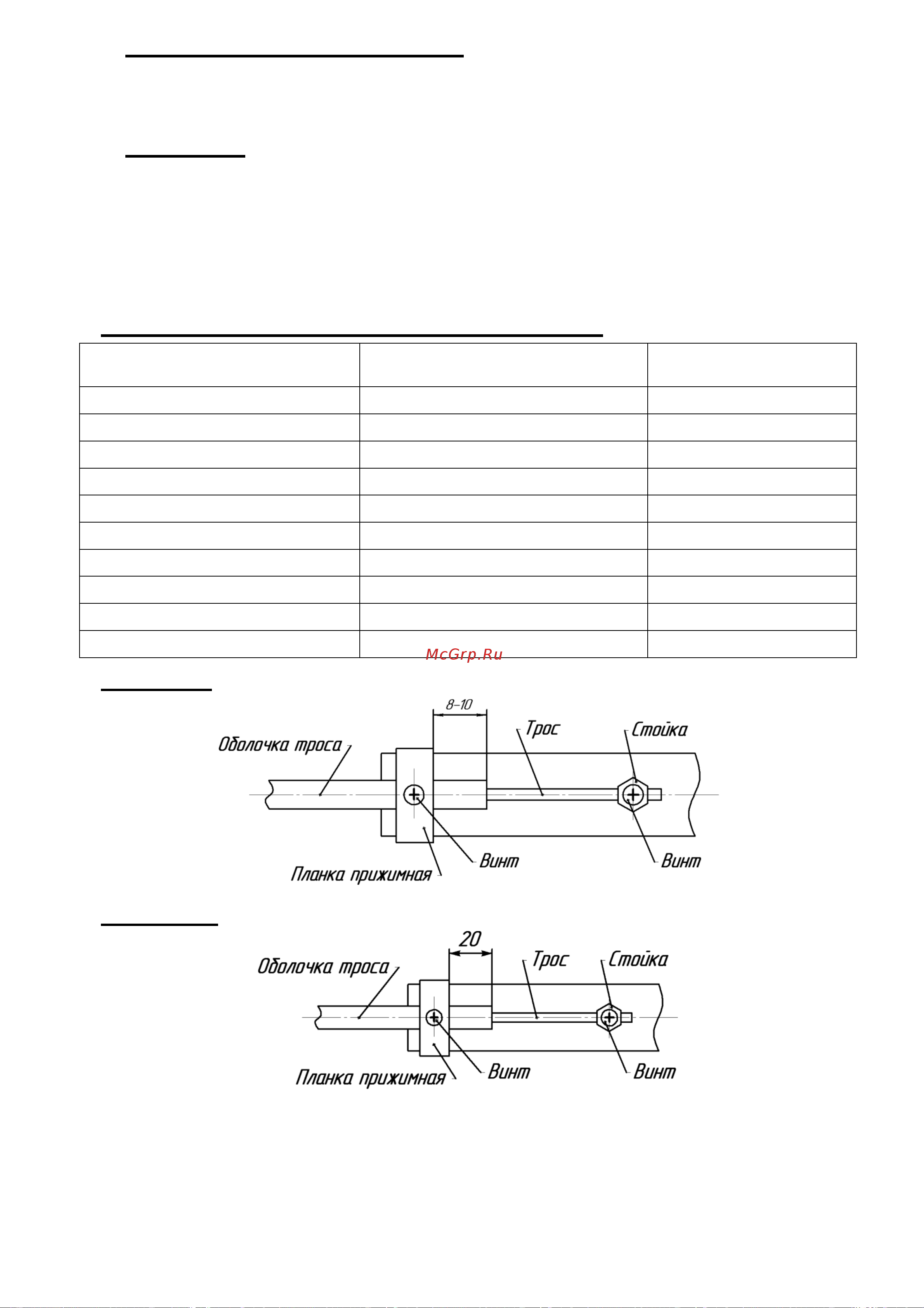

Схемы крепления троса газа на двигателях:
Мотоблок
Двигатель
Вариант крепления
троса газа
МБ-Б6,5RS Компакт
Briggs&Stratton RS6,5 (RS950)
I
МБ-Н Компакт (GP160)
Honda GP160
I
МБ-Н Компакт (GP200)
Honda GP200
I
МБ Компакт-Robin CC EX17
Robin CC EX17
I
МБ Компакт-Kasei (168FA)
Kasei 168FA
I
МБ Компакт-Kasei (170FA)
Kasei 170FA
I
МБ Компакт-DM196
KS168FADM196
I
МБ Компакт-B&S (CR950)
Briggs&Stratton CR950
II
МБ Компакт-ZS (GB225)
Zongshen GB225
II
МБ Компакт-ZS (GB225) ФС
Zongshen GB225Е
II
Вариант I:
Вариант II:
7. Установить колеса и удлинители на полуоси редуктора и зафиксировать
их стопорами. Стопора устанавливать спинкой (выгнутой частью) по ходу
движения (рис.9).
