ОРГАНЫ УПРАВЛЕНИЯ

Органы управления предназначены для изменения режима работы двига-

теля (числа оборотов), начала/завершения поступательного движения, а

также изменения направления движения мотоблока.

Рычаг переключения передач (рис.1, 5) – расположен на левой рукоятке

руля.

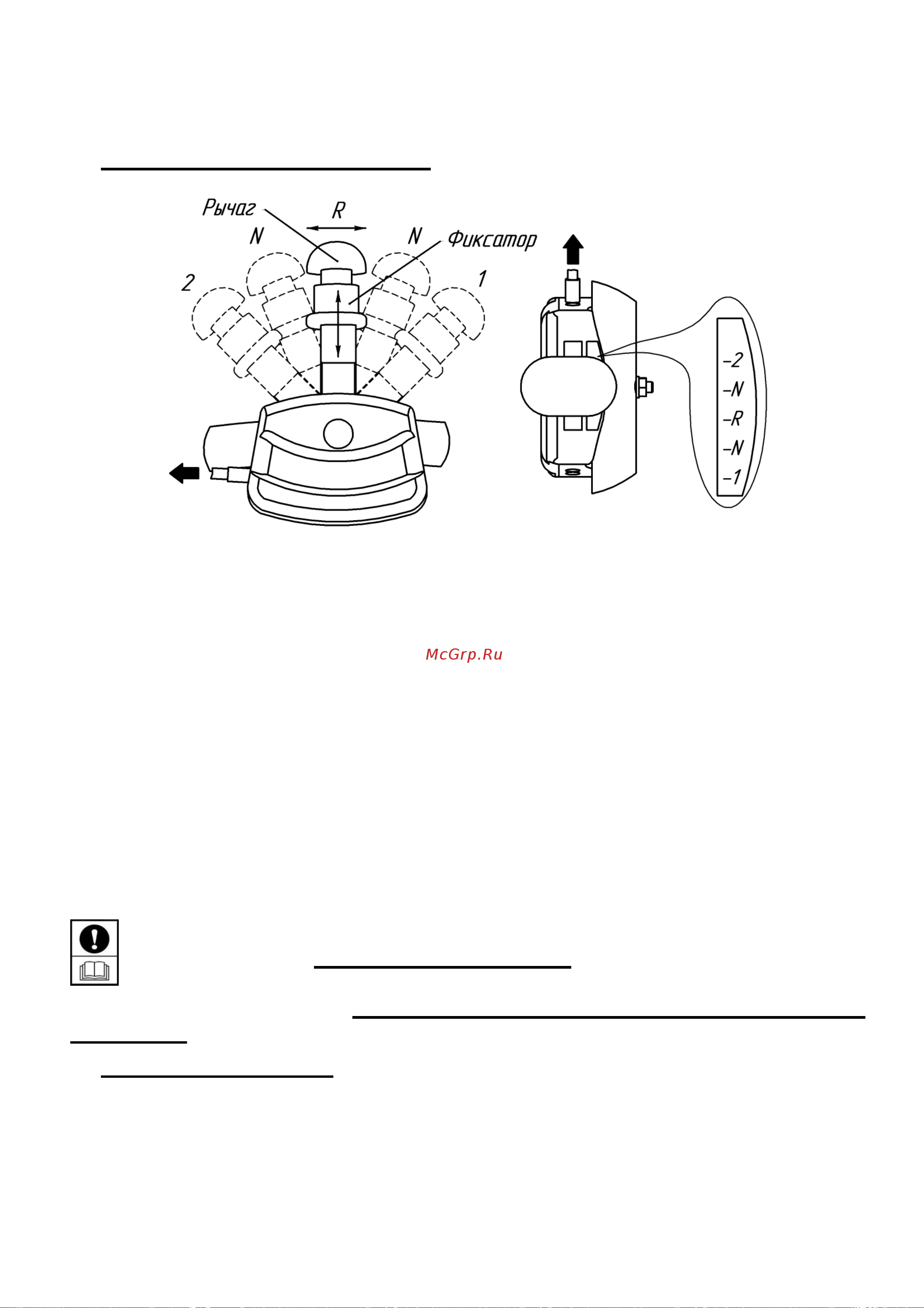

Рис.5 Рукоятка переключения передач

Переключение передач производится перемещением рычага на руле

(рис.1): две передачи вперед (1 и 2), одна – задний ход (R), промежуточные

положения – нейтральные (N).

Для переключения передачи отпустите рукоятку сцепления, выжмите фик-

сатор, потянув его вверх и не отпуская его, переведите рычаг переключения

передач в необходимое положение, соответствующее выбранной передаче,

а затем отпустите фиксатор и убедитесь, что рычаг зафиксировался в дан-

ном положении (рис.5). При необходимости механизм переключения передач

можно отрегулировать по методике, описанной в разделе 20.

Для лучшего срабатывания механизма переключения передач необходи-

мо снять нагрузку с валов внутри редуктора одним из следующих способов:

– повторно нажать на рычаг сцепления;

– покачать мотоблок вверх-вниз (5-10 см) держась за рукоятки руля.

При переключении/включении передачи всегда отпускайте руко-

ятку сцепления (выключайте сцепление).

Переключение/включение передач можно производить с рабо-

тающим двигателем при выключенном сцеплении и полной остановки

мотоблока.

Рукоятка сцепления (рис.1, 6) – расположена на левой рукоятке руля,

предназначена для включения/выключения сцепления.

При нажатии рукоятки подвижным роликом производится натяжение ве-

домой ветки приводного ремня, при этом крутящий момент от двигателя на-

чинает передаваться на входной вал редуктора. При снятии усилия с рукоят-

ки происходит автоматически остановка фрез.
