31
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ РЕДУКТОРА ЧЕРЕЗ 100 ч.
Произведите замену масла в редукторе. Эту операцию лучше выполнять
сразу после работы мотоблока, когда масло легче сливается.
– Установить мотоблок в вертикальное положение.
– Подставить под редуктор емкость не менее 2 литров.
– Вывернуть пробку-сапун, очистить ее от загрязнений.
– Вывернуть винт слива масла, слить масло из редуктора.
– После слива масла ввернуть винт слива масла с прокладкой, затянуть
винт. Масло утилизировать в пункт приема отработанных масел.
– Залить свежее трансмиссионное масло 1,15 литра, соответствующей
марки и температуры эксплуатации, через отверстие под пробку-сапун.
– Ввернуть пробку-сапун.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ
Работы проводите согласно Руководству по эксплуатации двигателя (гла-
ва «Техническое обслуживание»).
При переходе к осенне-зимней эксплуатации (температура наружного
воздуха ниже плюс 4°С) заменить летние сорта моторных масел на зимние.
При переходе к весенне-летней эксплуатации (температура от плюс 4°С
до плюс 35°С) заменить зимние сорта масел на летние (см. раздел «Перед
началом работы» Руководства по эксплуатации двигателя).
Для обеспечения необходимого охлаждения двигателя при его использо-
вании в условиях сильной засоренности воздуха, что может возникнуть при
культивации почвы с остатками травы или при кошении, следите за тем, что-
бы части травы не попадали в зону входного отверстия стартера. Удаляйте
сор из зоны воздухозаборного отверстия щеткой или сухой тряпкой.

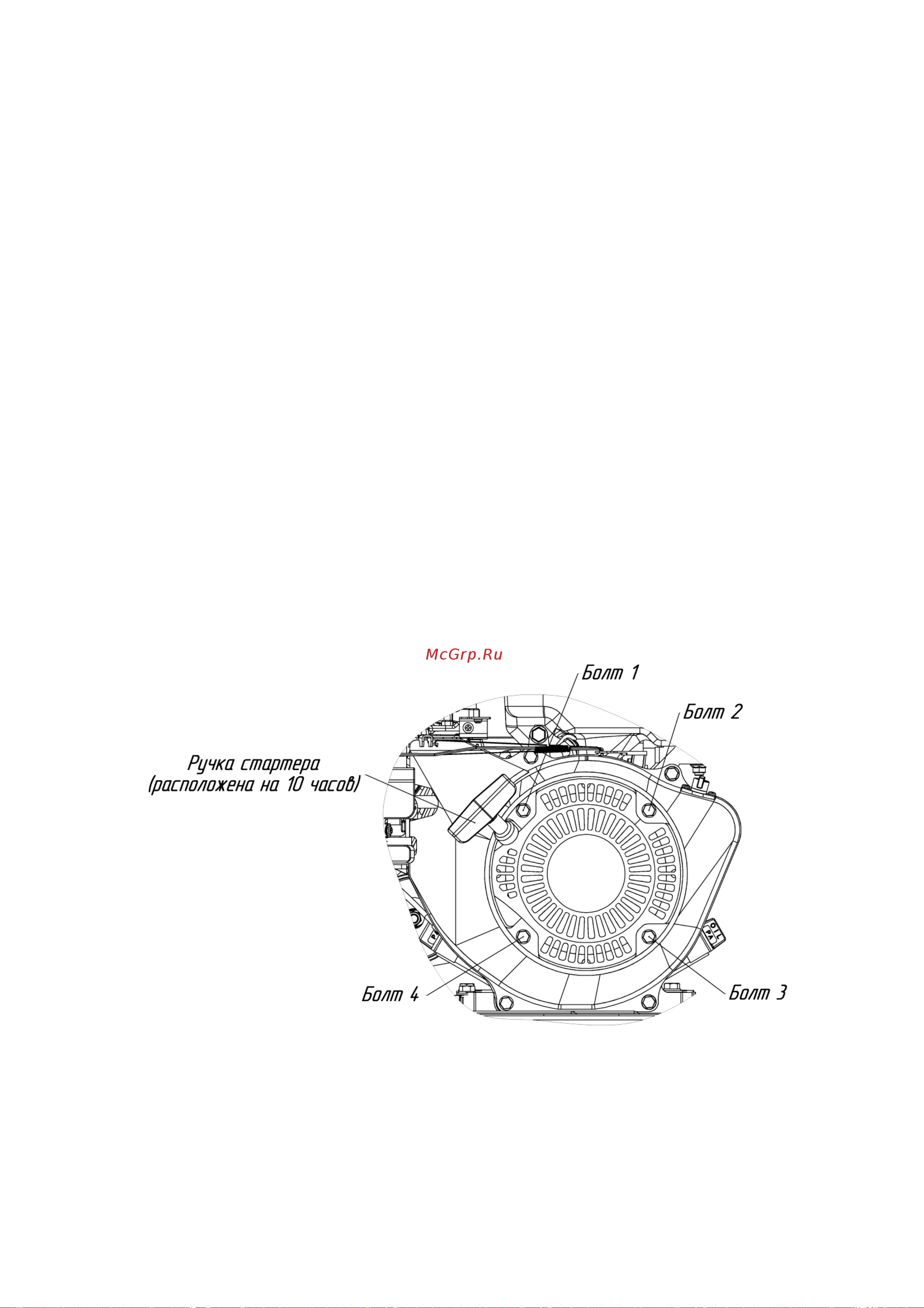

Рис.14 Схема крепления стартера на двигателе
Ежедневно проводите осмотр решетки стартера на отсутствие загрязне-
ний. При необходимости производите чистику стартера двигателя, для чего
необходимо:
– открутить 4 болта (см. рис.14);
– снять стартер и очистить от загрязнений полости и ребра на решетке
стартера;
