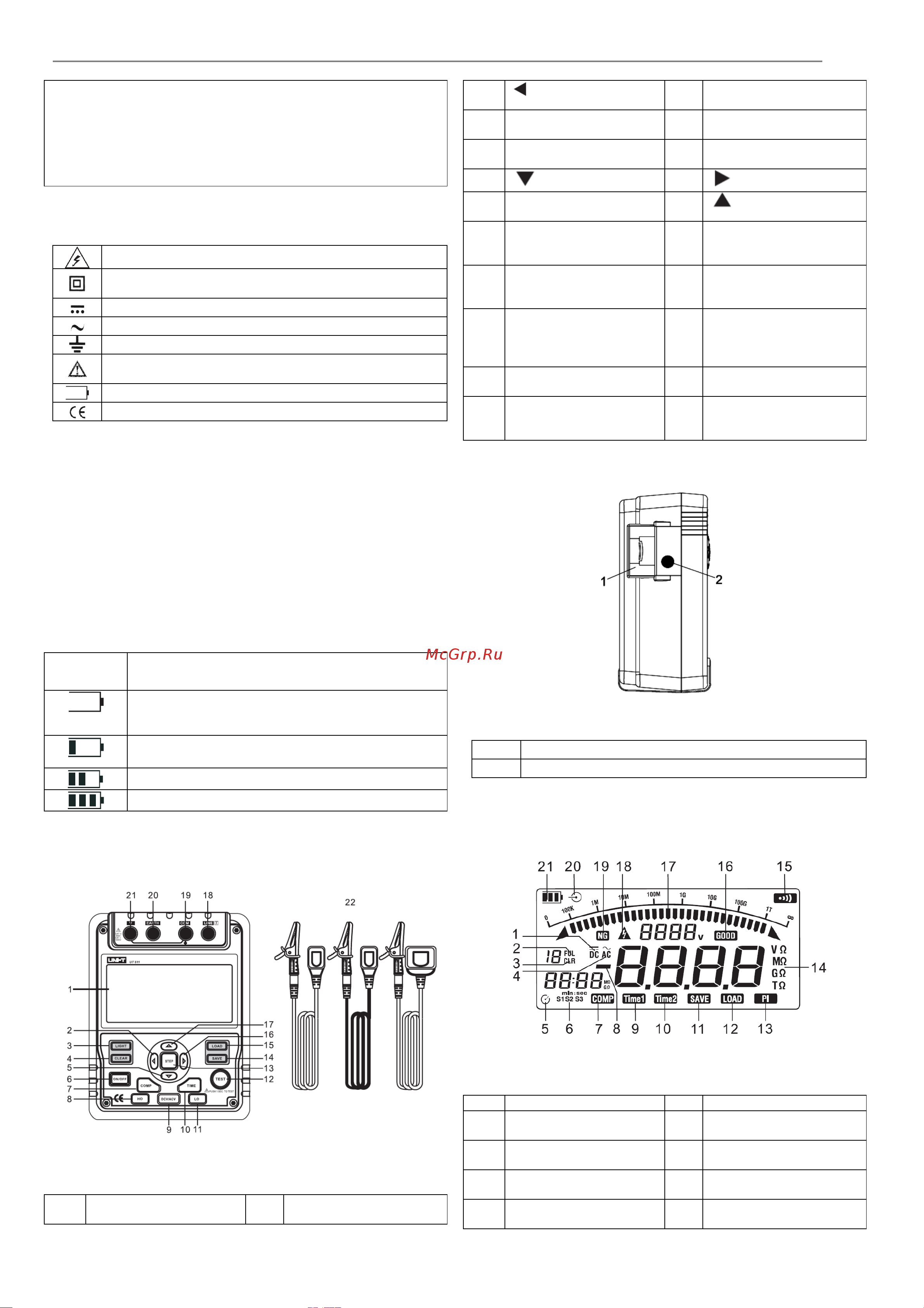

UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-511
2
• Для очистки корпуса прибора использовать только мягкую
ткань и неагрессивные моющие средства. Во избежание
коррозии, повреждения прибора и несчастных случаев не-
допустимо использовать для очистки растворители и аб-
разивные вещества.
• Высушите прибор перед хранением, если он влажный.
МЕЖДУНАРОДНЫЕ ЭЛЕКТРИЧЕСКИЕ СИМВОЛЫ
Таблица 2. Международные электрические символы.
Риск электрошока.
Оборудование защищено двойной или усиленной изо-
ляцией.
Постоянный ток или напряжение
Переменный ток или напряжение
Заземление
Правила безопасности: обратитесь к руководству поль-
зователя!
Индикация разряда батареи
Соответствие стандарту Европейского союза
Автоотключение (режим экономии заряда батареи)
Если в течении 15 минут не происходит нажатия на кнопки, то
тестер переходит в спящий режим и очищает показания дисплея.
Это сделано для сохранения заряда батареи. Тестер выходит из
спящего режима при двойном нажатии кнопки ON/OFF.
15-минутный таймер отключается во время измерения сопротив-
ления изоляции. Таймер включается немедленно после любого
измерения.
Индикатор батареи
Индикатор батареи находится в левом верхнем углу дисплея.
Значения индикатора объясняются в таблице 3.
Таблица 3. Индикатор батареи
Индикатор
батареи
Напряжение
8.5В или меньше. Батарея разряжена, не исполь-
зуйте прибор т.к. точность измерений не может
гарантироваться.
8.6 ~ 9.0В. Батарея почти разряжена, необходима
замена батареи. Не влияет на точность измерений.
9.1 ~ 10.2В
10.3В или выше
УСТРОЙСТВО ТЕСТЕРА
На рис.1 показано устройство передней панели, в таблице 4 дано
описание.
Рис.1 Устройство передней панели
Таблица 4. Описание устройства передней панели тестера
1 ЖК-дисплей 12 Кнопка начала тестиро-
вания
2
Кнопка прокрутки
13 Кнопка выбора шага
измерения
3 Кнопка подсветки дис-
плея
14 Кнопка записи данных
4 Кнопка удаления сохра-
нённых данных
15 Кнопка вывода данных
5
Кнопка «вниз»
16
Кнопка прокрутки
6 Кнопка включения/ вы-
ключения
17
Кнопка «вверх»
7 Кнопка сравнения 18 LINE: входное гнездо
для измерения сопро-
тивления
8 Кнопка выбора режима
измерения сопротивле-
ния изоляции
19 COM: входное гнездо
для измерения напря-
жения
9 Кнопка выбора режима
измерения напряжения
20 EARTH: входное гнездо
для измерения сопро-
тивления
10 Кнопка таймера 21 V: входное гнездо для
измерения напряжения
11 Кнопка выбора режима
измерения низкоомных
сопротивлений
22 Тестовые щупы
На рис.2 показано устройство боковой панели прибора, в табли-
це 5 дано описание.
Рис. 2 Устройство боковой панели
Таблица 5. Описание устройства боковой панели
1 Заглушка гнезда подключения адаптера питания.
2 Гнездо подключения адаптера питания.
ДИСПЛЕЙ
На рис.3 показан дисплей, в таблице 6 дано описание символов
дисплея.
Рис. 3 Дисплей
Таблица 6. Описание символов дисплея
No Значение No Значение
1 Индикация постоянного
напряжения
12 Вывод данных
2 Индикация полного за-
полнения памяти
13 Индикация индекса по-
ляризации
3 Индикация удаления
сохранённых данных
14 Единицы измерения
4 Индикация переменного
напряжения
15 Звуковая прозвонка
