ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-511 UNI-T

Предупреждение

Перед началом измерения сопротивления изоляции отклю-

чите питание измеряемой цепи и разрядите все конденсато-

ры.

Для измерения низкоомных сопротивлений подключите прибор

как показано на рис. 6 и выполните следующее:

10. Нажмите кнопку LO для выбора режима измерения низкоом-

ных сопротивлений.

11. Установите красный тестовый щуп в гнездо LINE, а черный

тестовый щуп в гнездо EARTH.

12. Подключите зажимы-крокодилы красного и черного щупов к

измеряемой цепи. В случае если сопротивление меньше 30

Ом, будет звучать сигнал.

13. В этом режиме можно также тестировать светодиоды. Под-

ключите анод светодиода к красному щупу, и если светоди-

од исправен – он засветится. Если подключенный диод не

светится, это означает, что он неисправен.

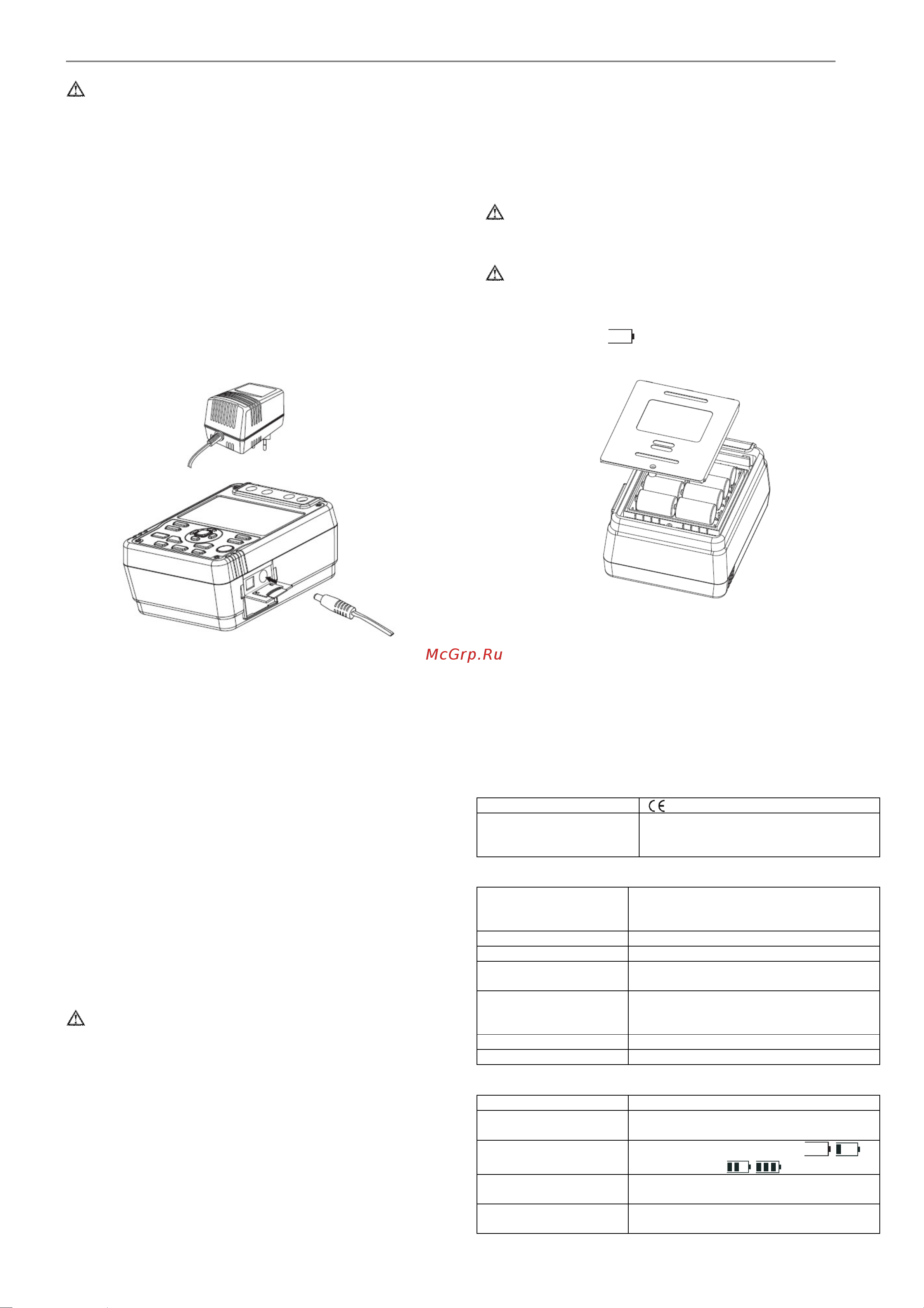

ИСПОЛЬЗОВАНИЕ АДАПТЕРА ПИТАНИЯ (см. рис. 7)

Рис. 7 Использование адаптера питания

14. Откройте заглушку, которая находится на боковой панели

прибора, под ней Вы увидите разъем для подключения

адаптера питания.

15. Убедитесь в том, что прибор выключен, затем вставьте в

разъем шнур адаптера питания

16. Настоятельно рекомендуется вынуть батареи из прибора

при использовании адаптера питания.

17. Перед отключением адаптера питания убедитесь в том, что

прибор выключен.

Параметры адаптера питания:

Входное напряжение 230В переменного тока, частота 50/60Гц,

входной ток 50мА, выходное напряжение 15В постоянного тока,

максимальный ток 600мА.

Если Вы хотите использовать прибор с адаптером питания, по-

жалуйста, используйте адаптер питания SA48-150060EU, под-

держиваемый нашей компанией, использование других адапте-

ров питания может быть опасным.

ОБСЛУЖИВАНИЕ ПРИБОРА

В данном разделе описываются основные процедуры техниче-

ского обслуживания, включая инструкции по замене батареи.

Предупреждение

Не пытайтесь самостоятельно проводить ремонт прибора,

если Вы не являетесь квалифицированным уполномочен-

ным специалистом, имеющим всю необходимую информа-

цию и средства.

A. ОБЩИЕ ПОЛОЖЕНИЯ

• Периодически протирайте корпус прибора тканью, увлаж-

ненной мягкими моющими веществами. Не используйте рас-

творители и абразивы.

• Прочищайте гнезда прибора ватными палочками с мягким

моющим средством, т.к. загрязненные гнезда могут повли-

ять на точность показаний.

• Отключайте прибор кнопкой OFF, если он не используется.

• Если прибор не используется долгое время, выньте из него

батарею питания.

• Не используйте и не храните прибор в местах с повышенной

влажностью, высокой температурой, в присутствии горючих

или взрывчатых веществ и сильных магнитных полей.

• Если прибор влажный, высушите его перед использованием.

B. ЗАМЕНА БАТАРЕИ ПИТАНИЯ

Предупреждение

Во избежание получения электрической травмы выньте все тес-

товые щупы из тестера перед заменой батареи.

Внимание

•

Не используйте вместе старые и новые батареи.

•

При установке батарей соблюдайте полярность.

• Не используйте прибор, если индикатор показывает полный

разряд батареи .

Для замены батареи проделайте следующее (См. рис. 8):

Рис. 8 Замена батареи

• Выключите прибор и отсоедините щупы от гнезд прибора.

• Выкрутите винт и снимите крышку батарейного отсека.

• В данном приборе используются 8шт. 1.5В (R14) угольно-

цинковых батарей, кроме этого возможно использование

щелочных батарей 1.5B (LR14) или специального адаптера

питания, приобретаемого отдельно.

• Закройте крышку батарейного отсека и закрутите винт.

Спецификации

Безопасность и соответствие стандартам

Сертификация

Соответствие

стандартам

IEC 61010 CAT.II 1000V, CAT.III 600V

по стандарту на перегрузки и двой-

ную изоляцию

Физические спецификации

ЖК-дисплей Цифровая индикация: значения до

9999. Аналоговая индикация: штрихо-

вая шкала

Рабочая температура 0ºC ~ 40ºC

Температура хранения -20ºC ~ 60ºC

Относительная

влажность

≤85% при температуре 0ºC ~ 40ºC

≤90% при температуре -20ºC ~ 60ºC

Тип батареи 8 шт. 1.5В (R14 или LR14) батарей или

15В адаптер постоянного тока (адаптер

питания покупается отдельно)

Размеры (ДхШхВ) 202 х 155 х 94 мм

Вес Около 2 кг (Включая батареи)

Общие спецификации

Диапазон Авто

Перегрузка При измерении сопротивления изоля-

ции на дисплее отображается OL

Индикатор батареи

На дисплее отображается

Символы дисплея На дисплее имеются символы функций

и индикатор батареи

Потребляемый ток Максимальный: около 90мА

Средний: около 20мА
