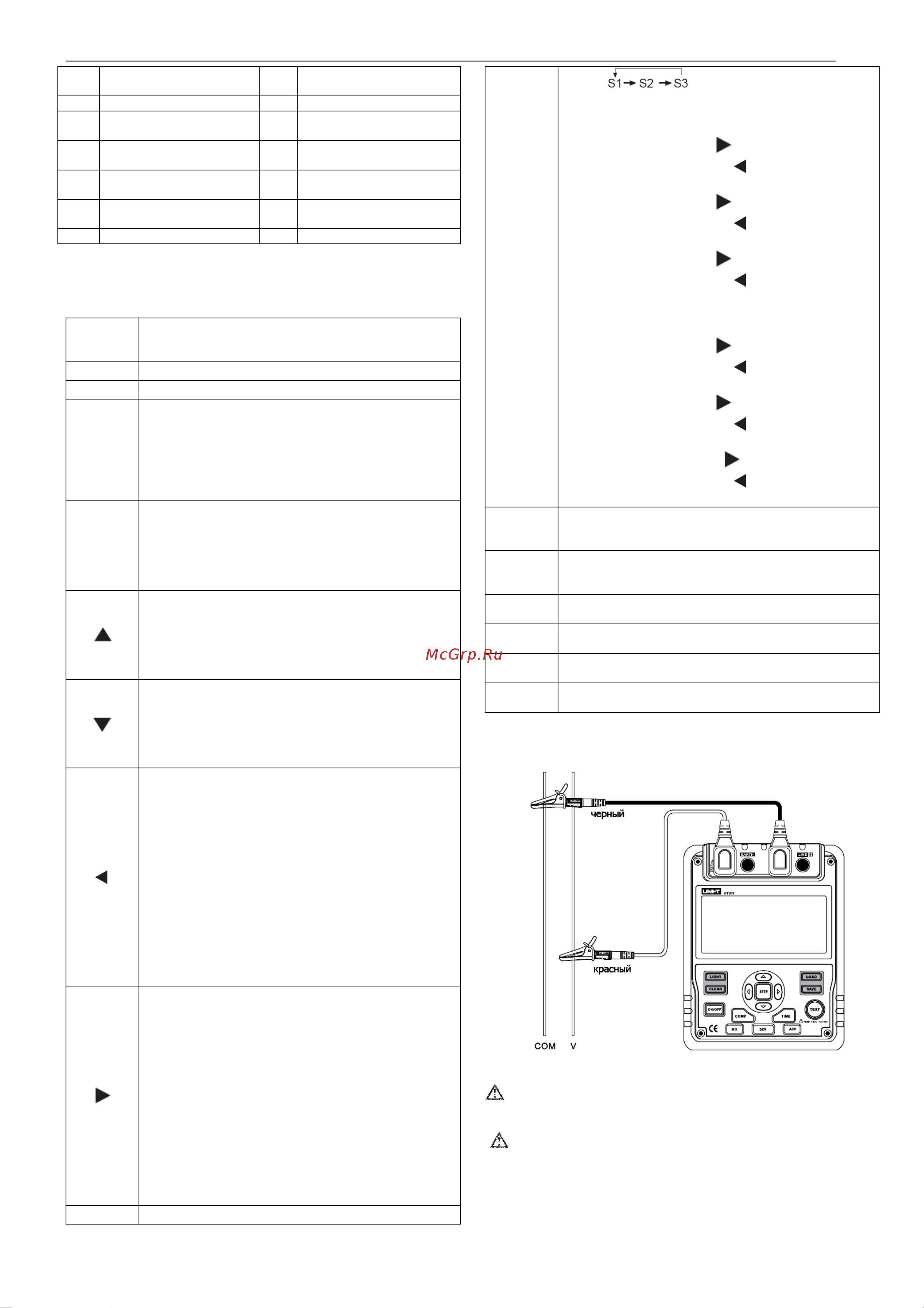

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-511 UNI-T
3
5 Индикатор таймера 16 Совпадение сравнивае-
мых значений
6 Шаг измерения 17 Аналоговая гистограмма
7 Индикация режима
сравнения
18 Риск электрошока
8 Индикация отрицатель-
ного значения
19 Несовпадение сравни-
ваемых значений
9 Таймер 1 20 Индикация адаптера
питания
10 Таймер 2 21 Индикация уровня заря-
да батареи питания
11 Запись данных
ФУНКЦИОНАЛЬНЫЕ КНОПКИ
Таблица 7. Описание функциональных кнопок
ON/FF
Кнопка включения/выключения прибора. Нажмите и
удерживайте кнопку нажатой в течение 1сек. для
включения тестера.
LIGHT
Включение/выключение подсветки дисплея.
CLEAR
Удаление сохранённых данных из памяти.
SAVE
Нажатие позволяет сохранить текущее значение
измерений. Максимальное число сохранённых зна-
чений – 18. Когда память заполнена, на дисплее
отображается символ FULL и запись прекращается.
Нажмите CLEAR для удаления сохраненных значе-
ний, чтобы сохранить следующие измеренные зна-
чения.
LOAD
• Однократное нажатие выводит первое сохранен-
ное значение.
• Повторное нажатие отключает функцию вывода
сохраненных значений.
• Функция вывода может использоваться только
при отключенном опорном напряжении.
• В режиме измерения сопротивления изоляции:
нажмите для выбора следующего большего диа-
пазона напряжения.
• В режиме вывода сохраненных значений: на-
жмите для вывода предыдущего записанного
значения.
• В режиме измерения сопротивления изоляции:
нажмите для выбора следующего меньшего диа-
пазона напряжения.
• В режиме вывода сохраненных значений: на-
жмите для вывода следующего записанного зна-
чения.
• При установке длительности таймера для изме-
рения сопротивления изоляции или индекса по-
ляризации нажмите для уменьшения времени.
Максимальное время работы таймера составля-
ет 30 минут, по истечении этого времени автома-
тически производится измерение.
• В режиме сравнения сопротивления изоляции
нажатие кнопки уменьшает величину сравнивае-
мого значения.
• После измерения индекса поляризации нажмите
для последовательного переключения между по-
казом индекса поляризации, значения сопротив-
ления изоляции по окончании таймера TIME 2 и
значения сопротивления изоляции по окончании
таймера TIME 1.
• При установке длительности таймера для изме-
рения сопротивления изоляции или индекса по-
ляризации нажмите для увеличения времени.
Максимальное время работы таймера составля-
ет 30 минут, по истечении этого времени автома-
тически производится измерение.
• В режиме сравнения сопротивления изоляции
нажатие кнопки увеличивает величину сравни-
ваемого значения.
• После измерения индекса поляризации нажмите
для последовательного переключения между по-
казом индекса поляризации, значения сопротив-
ления изоляции по окончании таймера TIME 2 и
значения сопротивления изоляции по окончании
таймера TIME 1.
STEP
Нажмите для последовательного переключения
между .
• В режиме измерения сопротивления изоляции по
времени или измерения индекса поляризации:
S1 означает шаг изменения равный 1, и каж-
дое нажатие кнопки увеличивает на 1, а
каждое нажатие кнопки уменьшает на 1.
S2 означает шаг изменения равный 10, и каж-
дое нажатие кнопки увеличивает на 10, а
каждое нажатие кнопки уменьшает на 10.
S3 означает шаг изменения равный 30, и каж-
дое нажатие кнопки увеличивает на 30, а
каждое нажатие кнопки уменьшает на 30.
• В режиме сравнения:
S1 означает шаг изменения равный 1, и каж-
дое нажатие кнопки увеличивает на 1, а
каждое нажатие кнопки уменьшает на 1.
S2 означает шаг изменения равный 10, и каж-
дое нажатие кнопки увеличивает на 10, а
каждое нажатие кнопки уменьшает на 10.
S3 означает шаг изменения равный 100, и ка-
ждое нажатие кнопки увеличивает на 100, а
каждое нажатие кнопки уменьшает на 100.
COMP
Устанавливает значение «норма/ сбой» для режи-
ма сравнения сопротивления изоляции. Значение
по умолчанию 100МОм
TIME
Последовательное переключение между режимами
непрерывного измерения, измерения по времени и
измерения индекса поляризации.
TEST
Нажмите для начала или окончания измерения
сопротивления изоляции.
НO
Нажмите для выбора режима измерения сопротив-
ления изоляции.
LO
Нажмите для выбора режима измерения низкоом-
ных сопротивлений.
DVC/ACV
Нажмите для выбора режима измерения напряже-
ния.
ИЗМЕРЕНИЯ
A. Измерение напряжения
Рис. 4 Измерение напряжения
Внимание
• Будьте особенно внимательны при измерении вы-
сокого напряжения.
Предупреждение
• Для предотвращения получения электрического
шока и повреждения тестера не подавайте на вход
напряжение, превышающее 1000В для постоянного
или 750В для переменного напряжения (хотя воз-
можно, что показание отобразится на дисплее).
