Patriot GPA 1005 [6/11] Описание системы

Система автоматической коммутации генератора состоит из ос-

новного щитка коммутации и управления автоматическим запу-

ском и кабеля управления.

ВНИМАНИЕ! Дополнительные органы управления

автозапуском находятся в генераторной установке,

адаптированной под работу в автоматическом режи-

ме. Под работу в автоматическом режиме адаптирова-

ны только отдельные модели электростанций PATRIOT,

перед началом установки оборудования необходимо

убедиться, что подключаемая генераторная установка

подходит для работы в автоматическом режиме.

Щиток коммутации и управления выполнен в металлическом

корпусе с возможным креплением на стену (только внутри по-

мещения).

Соединение с электростанцией происходит с помощью спе-

циального кабеля управления (в комплекте) и силового прово-

да. Подключение кабеля управления производится с помощью

специальных разъемов на кабеле к щитку и к генератору в соот-

ветствующие гнезда на щитке и панели генераторной установки.

Подключение силового кабеля электростанции, кабеля силового

ввода электрической сети и резервируемых потребителей элект-

рической энергии происходит при помощи винтовых клемм, рас-

положенных внутри щитка (Рис. 1).

ВНИМАНИЕ! Подключение силового кабеля к генера-

тору необходимо производить только через силовой

разъем генераторной установки.

Примечание! Силовые кабели в комплект поставки не входят,

а приобретаются отдельно. Длину подбирают в зависимости от

особенности расположения щитка управления и генераторной

установки.

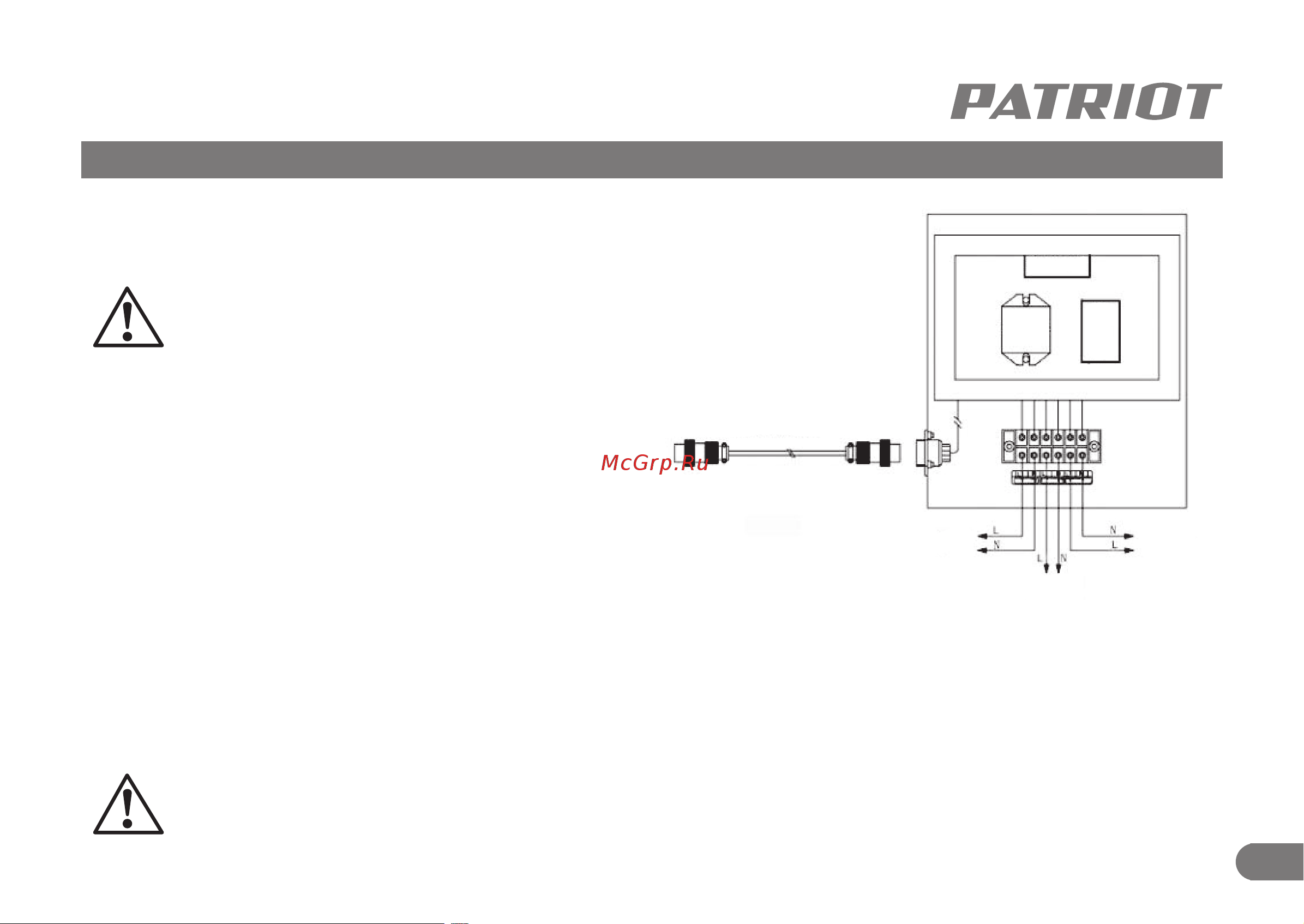

ОПИСАНИЕ СИСТЕМЫ

Кабель управления

Сеть

Выход

Генератор

Контроллер

управления

АВР

Рис. 1
