МОНТАЖ СИСТЕМЫ АВТОМАТИЧЕСКОЙ КОММУТАЦИИ ГЕНЕРАТОРНОЙ УСТАНОВКИ

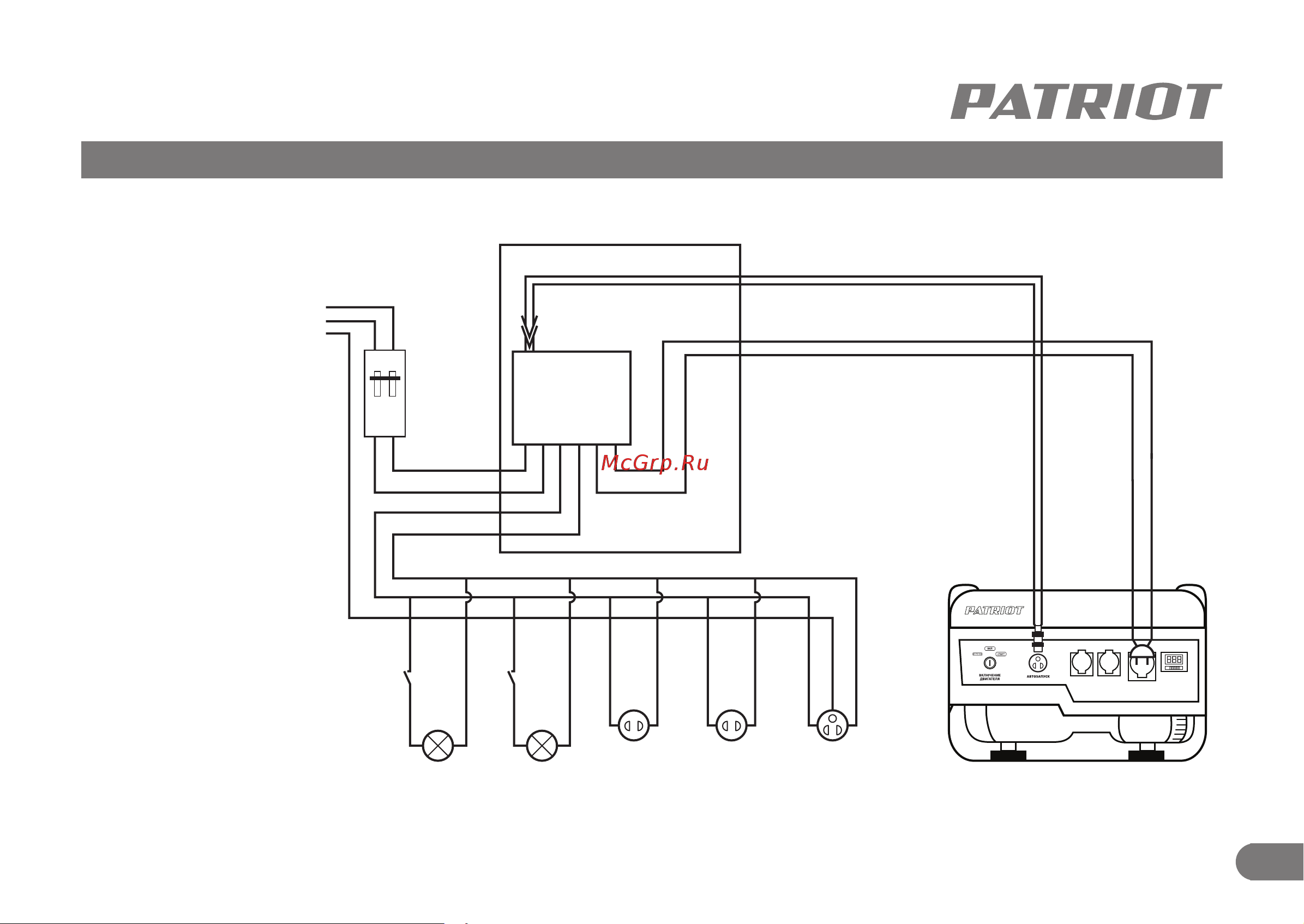

Принципиальная схема подключения системы (Рис. 3).
Рис. 3
Ввод основной сети питания
АВР
Сеть
Автомат защиты
Выход
Генератор
Щит управления
Силовая линия
Генератор - щит управления
Кабель управления
Потребители
Генератор
L
N
PE
