Основной щит коммутации и управления монтируется в разрез

сетевого напряжения и резервируемыми потребителями. Сило-

вые кабели подключаются внутри щитка к клеммной колодке в

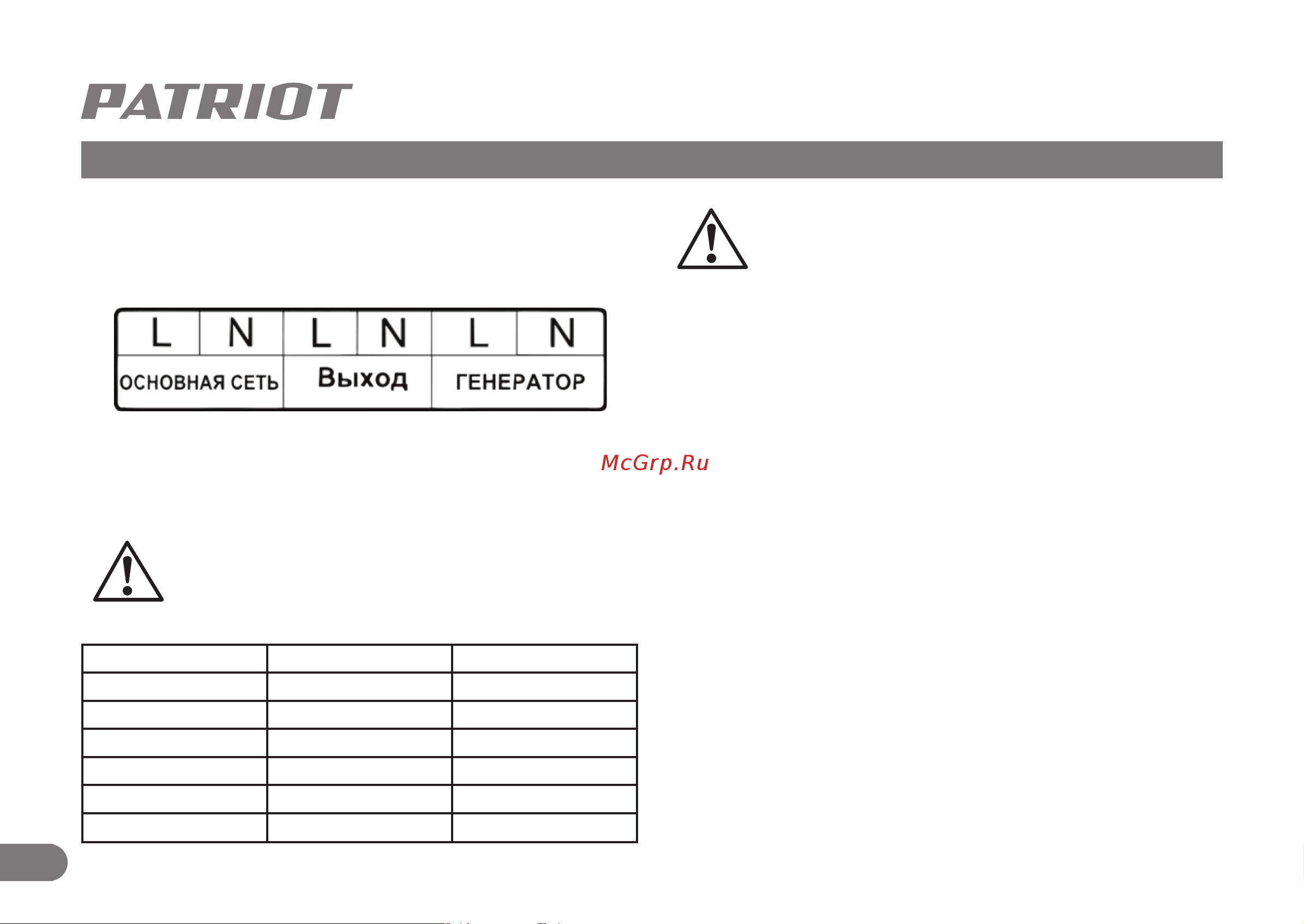

соответствии с указателями на самой колодке (Рис. 4).

Основная сеть – ввод силового кабеля сетевого напряжения.

Выход – ввод сил. кабеля, идущего к резервируемым потребителям.

Генератор - ввод силового кабеля от генератора.

ВНИМАНИЕ! Сечение силовых кабелей подбирается в

соответствии с нагрузкой резервируемых потребите-

лей, планируемых к подключению к щиту управления.

Приблизительные данные выбора сечения кабеля (Таб. 1).

ВНИМАНИЕ! Максимальная суммарная мощность по-

требителей, подключаемых к щиту, не должна превы-

шать мощность генератора. При превышении такой

мощности сработает автомат защиты генератора.

СРОК СЛУЖБЫ И УТИЛИЗАЦИЯ

При выполнении всех требований настоящей инструкции по экс-

плуатации срок службы оборудования составляет 5 лет. По окон-

чании срока службы не выбрасывайте оборудование в бытовые

отходы! Отслужившее свой срок оборудование должно утилизи-

роваться в соответствии с Вашими региональными нормативны-

ми актами по утилизации техники и оборудования.

Данные изделия соответствуют требованиям нормативных доку-

ментов:

ТР ТС 004/2011 «О безопасности низковольтного оборудования»;

ТР ТС 020/2011 «Электромагнитная совместимость технических

средств».

МОНТАЖ СИСТЕМЫ АВТОМАТИЧЕСКОЙ КОММУТАЦИИ ГЕНЕРАТОРНОЙ УСТАНОВКИ / СРОК СЛУЖБЫ И УТИЛИЗАЦИЯ

Рис. 4

Макс. мощность кВт Макс. ток А Сечение провода кв. мм

1 4,5 1,0

2 9,1 1,5

3 13,6 2,5

4 18,2 3,0

5 22,7 4,0

6 27,3 4,5

Таб. 1
