Данный станок оснащен предохранительными устройствами, которые защищают обслуживающий

персонал и станок. Систему защиты составляют один концевой выключатель положения плеча и один концевой

переключатель защитной крышки пильной ленты.

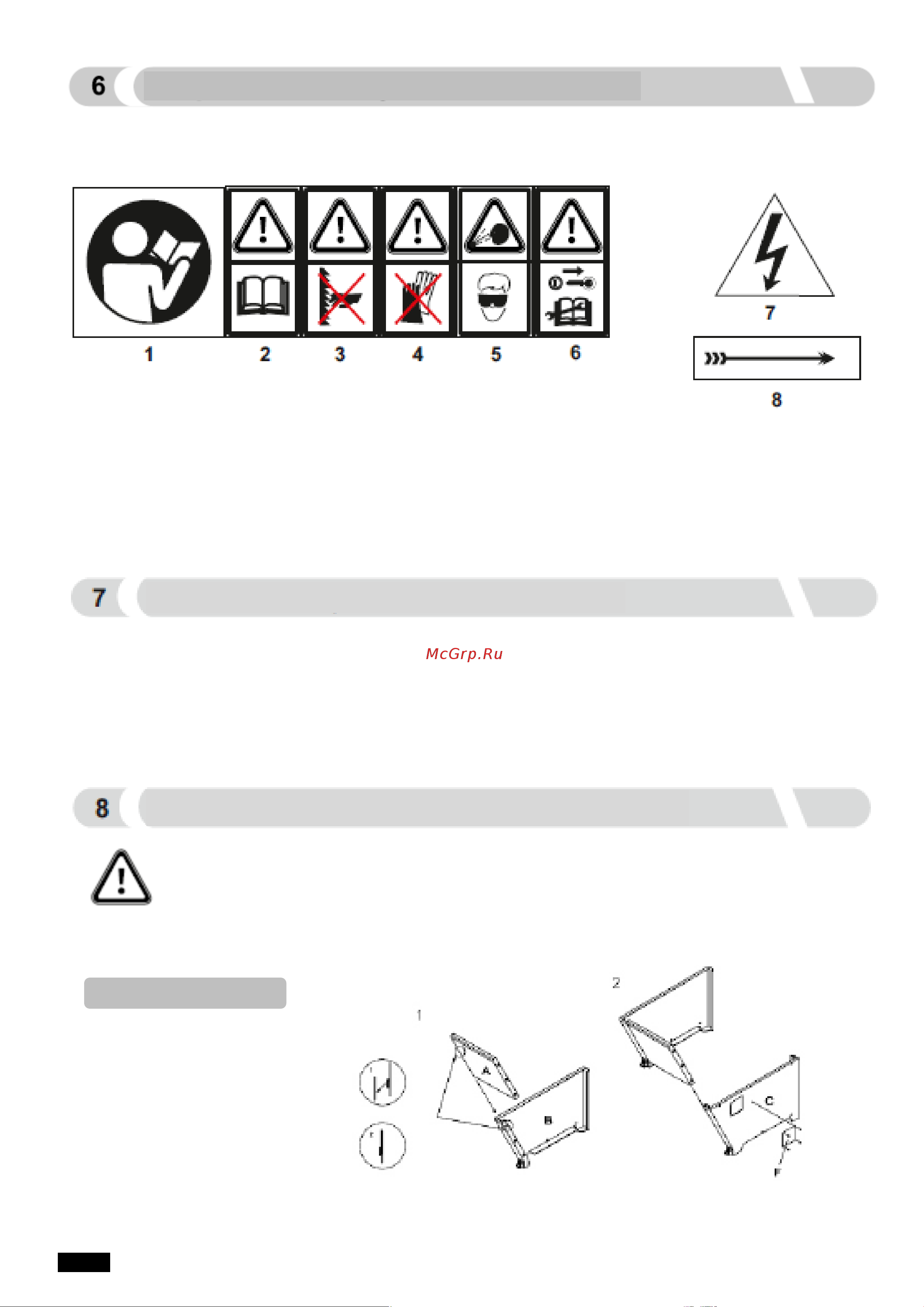

На станке имеются информационные таблички и таблички, предупреждающие о разных видах опасности.

1, 2 - Прочтите инструкцию по эксплуатации!

3 – ОСТОРОЖНО! Опасность получения травм от пильной ленты.

4 – ОСТОРОЖНО! При работе на станке не используйте перчатки.

5 – ОСТОРОЖНО! При работе на станке используйте защитные очки или маску.

6 – ВНИМАНИЕ! Сохраните инструкцию по эксплуатации для дальнейшего ее использования.

7 – ОСТОРОЖНО! Опасность поражения электрическим током – табличка находится на клеммнике.

8 – ВНИМАНИЕ! Стрелка указывает направление пильной ленты.

Универсальный ленточнопильный станок PPS-170H выполнен из чугунных деталей с кожухами из

листового металла. Эта комбинация материалов обеспечивает достаточную жесткость станка при максимальной

резке. На части основания установлены тиски. Пилу можно настроить для резки под углом 90°/60°/45°. Пильная

лента приводится в действие трехфазным мотором посредством червячной передачи. Скорость резки можно

регулировать с помощью поршня. Для резки под углом служит регулируемое плечо пилы.

На универсальном ленточнопильном станке предусмотрено только одно рабочее место, с которого можно

полностью контролировать станок. Оно находится в передней части станка, откуда легко досягаемы все

элементы управления (тиски, шток и выключатели). На станке одновременно может работать только один

человек.

Предупреждение! При подъемно-транспортных операциях со станком надо действовать с

максимальной осторожностью.

Пилу извлеките из упаковки, соберите подставку и поместите на рабочее место. Расположение выберите

соответственно требованиям безопасности труда и с достаточно большим рабочим пространством для

оператора.

Предохранительные устройства

Конструкция станка

Транспортировка и монтаж

Установка пилы
