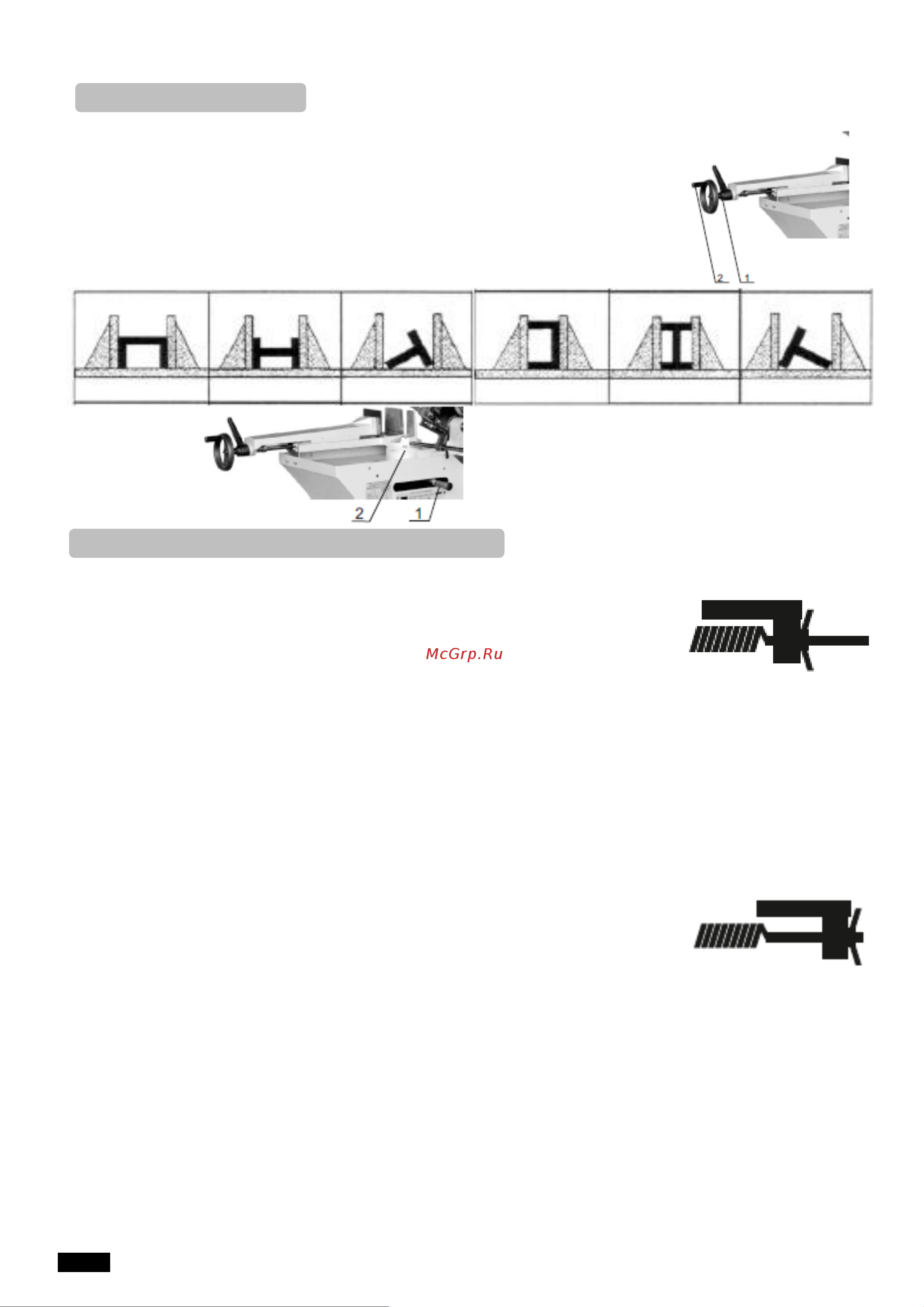

Поместите заготовку между губками. Используйте маховичок (2) для того, чтобы

приблизить губки к заготовке, оставляя 3-4 мм пространства. Зафиксируйте заготовку и

поднимите рычаг (1). Нажмите кнопку СТАРТ (E). После завершения цикла резки

освободите тиски, ослабив рычаг (1). После ослабления рычага (1) губки тисков

разойдутся на такое же расстояние, какое было установлено первоначально. Этот способ

зажатия может найти применение, в первую очередь, для серийного производства.

примеры крепления заготовки

Резка под углом

После ослабления фиксирующего рычага (1) плечо пилы

можно повернуть под необходимым углом. Чтобы

облегчить настройку поворота, используется угломер

(2). Установите плечо в необходимое положение и

зафиксируйте его рычагом (1).

Ручной режим

В ручном режиме оператор регулирует скорость опускания плеча рукой.

Сначала закройте регулировочный клапан гидравлической системы (А), поворачивая

клапан в направлении по часовой стрелке в конечное положение. Поднимите плечо

пилы. Установите предварительное напряжение пружины в положение в соответствии

с рисунком. Переключатель ручной/автоматический режим (D) на панели управления

поверните в положение ручного режима. Изберите скорость резки, поворачивая

переключатель скорости (G) (черепаха – медленно/заяц - быстро). Проверьте, светится

ли индикатор (Н). Зажмите заготовку. Полностью откройте регулировочный клапан

гидравлической системы (А), поворачивая клапан в направлении против часовой

стрелки в конечное положение. Пила готова к резке. Лента приходит в движение

после нажатия кнопки на ручном рычаге (J). Нажатие на рычаг определяет скорость

резки (опускания плеча пилы). Для немедленной остановки всех функций станка

нажмите аварийную кнопку СТОП (К).

Ручной режим

Автоматический режим

В автоматическом режиме скорость падения плеча зависит от установки

гидравлического поршня. Сначала закройте регулировочный клапан гидравлической

системы (А), поворачивая клапан в направлении по часовой стрелке в конечное

положение. Поднимите плечо пилы. Установите предварительное напряжение

пружины в положение в соответствии с рисунком. Переключатель

ручной/автоматический режим (D) на панели управления поверните в положение

автоматического режима. Изберите скорость резки, поворачивая переключатель

скорости (G) (черепаха – медленно/заяц - быстро). Проверьте, светится ли индикатор

(Н). Зажмите заготовку. Установите регулировочный клапан гидравлической системы

(А), поворачивая клапан в направлении против часовой стрелки в конечное положение.

Пила готова к резке. Лента приводится в движение нажатием кнопки СТАРТ (Е) на

панели управления. После открытия управляющего клапана гидравлического потока

(В) включится движение плеча пилы. Для немедленной остановки всех функций

станка нажмите аварийную кнопку СТОП (К).

Автоматический

режим

Зажатие заготовки

Ручной / Автоматический режим
