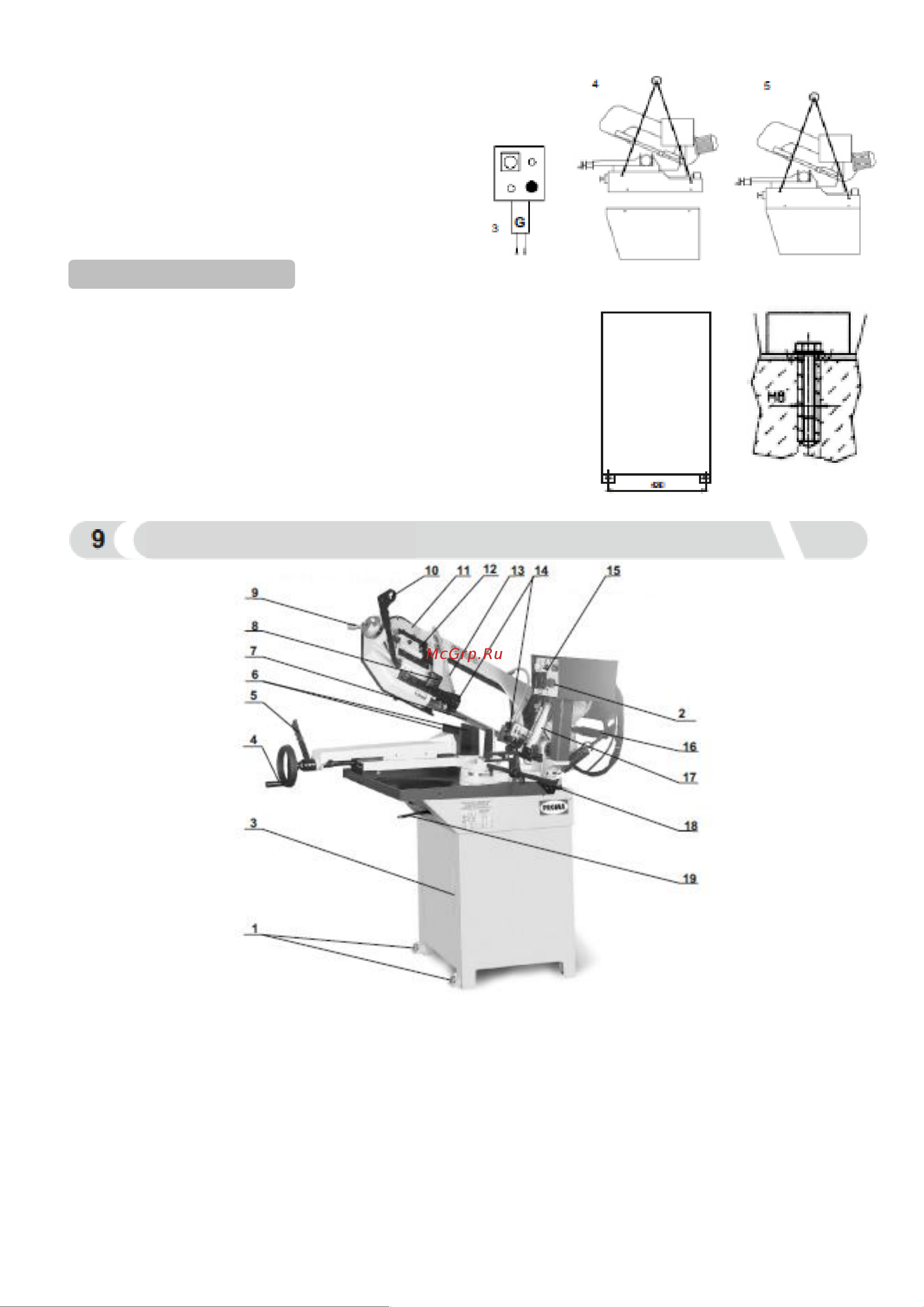

Соберите подставку из частей A, B, C, как показано на

рисунках 1-2. Прикрепите панель F к подставке

установочными болтами, которые входят в комплект

поставки. Прикрепите блок управления G с помощью

двух прилагаемых установочных болтов. Установите

пильное устройство на основание, как показано на

рисунке 4. Прикрепите пильное устройство к основанию

входящими в комплект поставки болтами.

- Напряжение и частота должны соответствовать требованиям

двигателя станка.

- Температура окружающей среды должна быть в пределах от 5° C до

+40° C.

- Относительная влажность воздуха не должна быть выше 90%.

Поставьте машину на твердый цементный пол с соблюдением

минимального расстояния в 800 мм от задней части станка до стены;

прикрепите его к земле, как показано на рисунке, с помощью болтов и

дюбелей.

1) Крепежные ножки станка

2) Кнопка аварийного отключения STOP

3) Подставка пилы

4 Маховик тисков

5) Рычаг зажима тисков

6) Губки тисков

7) Пильная лента

8) Фиксирующий болт направляющей

9) Рычаг натяжения пильной ленты

10) Пускатель (выключатель) пильной ленты

11) Плечо пилы

12) Установочные болты направляющего маховика

пильной ленты

13) Шланг подачи охлаждающей жидкости

14) Направляющие пильной ленты

15) Панель управления

16) Механизм позиционирования

17) Гидравлический регулировочный поршень

18) Механический упор плеча пилы

19 Фиксирующий рычаг поворота плеча пилы

Детали станка

Закрепление станка
