Не бросайте аккумулятор вогонь.
ИСПОЛЬЗОВАНИЕ (без защитного колпачка).
Пример: Удельная мощность равна 108 Втч
(1аккумулятор мощностью 108 Втч).
ТРАНСПОРТИРОВКА (сзащитным колпачком).
Пример: Удельная мощность равна 3 х 36 Втч
(3аккумулятора, каждый мощностью 36 Втч).
Тип аккумулятора
Модель DCM575 работает от аккуму лятора напряжением
54 В.
Могут использоваться аккумуляторы: DCB546, DCB547.
Более подробную информацию см. вразделе «Технические
характеристики».
Комплект поставки
Вупаковку входят:
1 Цепная пила
1 Защитный чехол
1 Шина 40 см
1 Пильная цепь 40 см
1 Руководство по эксплуатации
ВКОМПЛЕКТ ПОСТАВКИ НЕ ВХОДЯТ АККУМУЛЯТОР
ИЛИ ЗАРЯДНОЕ УСТРОЙСТВО
1 Аккумулятор Li-Ion**
1 Зарядное устройство для аккумуляторов Li-Ion**
** Входит вкомплект поставки только DCM575X1
• Проверьте инструмент, детали идополнительные
приспособления на наличие повреждений, которые
могли произойти во время транспортировки.
• Перед началом работы необходимо внимательно
прочитать настоящее руководство ипринять
ксведению содержащуюся внем информацию.
Маркировка инструмента
На инструменте имеются следующие знаки:
Перед использованием внимательно прочтите
данное руководство по эксплуатации.
Используйте средства защиты органов слуха.
Надевайте защитные очки.
Не оставляйте инструмент под дождём.
Контакт носовой части направляющей шины
собъектом может внезапно отбросить шину
вверх иназад, став причиной получения тяжёлой
травмы.
Избегайте контакта носовой части направляющей
шины скаким-либо объектом.
Вращательное движение пильной цепи.
Всегда работайте пилой, удерживая её двумя
руками.
Выключайте инструмент. Перед любыми видами
работ по техническому обслуживанию извлекайте
из инструмента аккумулятор.
Гарантированная акустическая мощность
всоответствии сДирективой 2000/14/EC.
Место положения кода даты
Код даты, который также включает всебя год изготовления,
отштампован на поверхности корпуса инструмента.
Пример:
2016 XX XX
Год изготовления

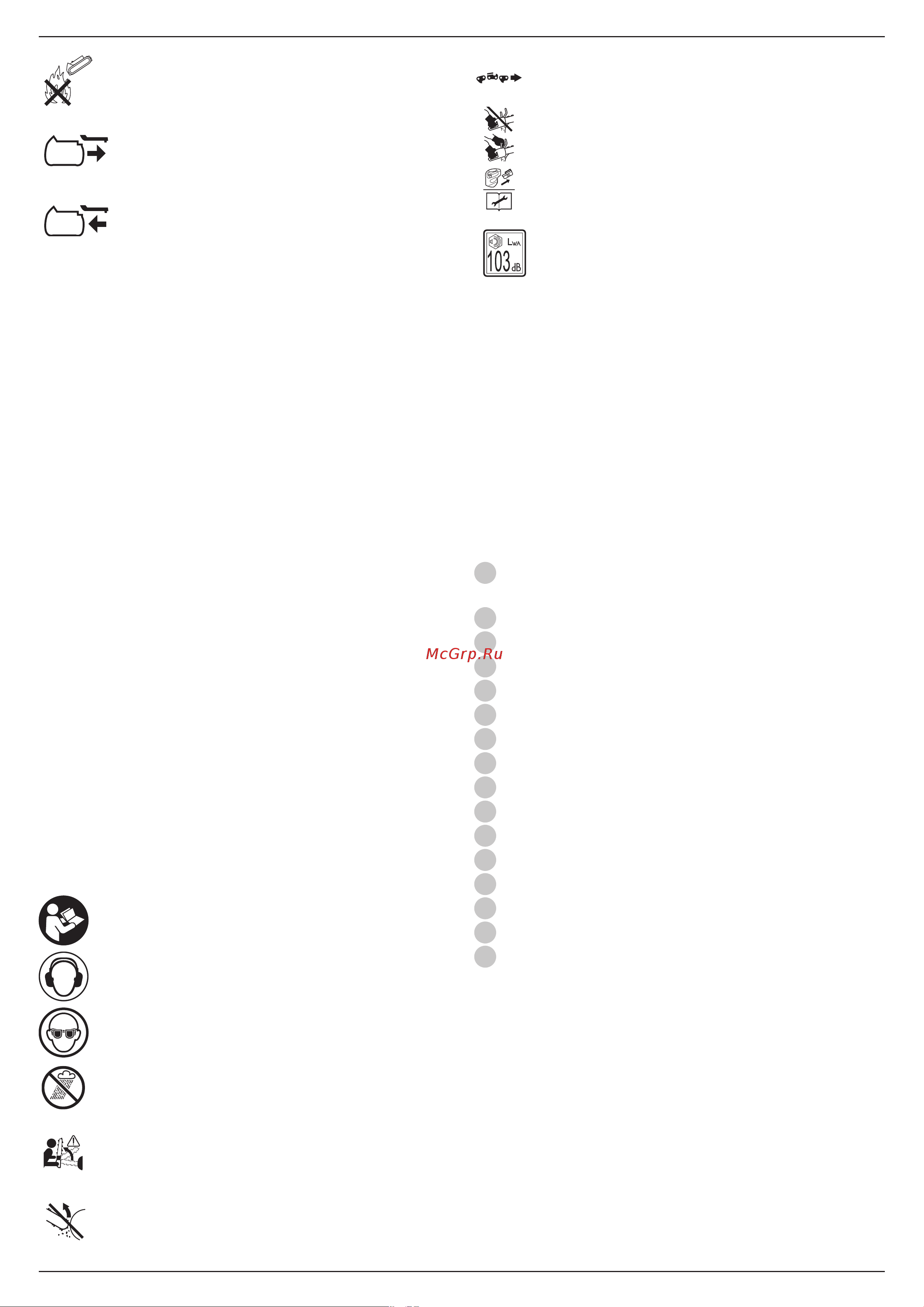

Описание (Рис. А)
ВНИМАНИЕ: Ни вкоем случае не модифицируйте
электроинструмент или какую-либо его деталь.
Это может привести кполучению травмы или
повреждению инструмента.
1
Курковый пусковой выключатель срегулировкой
скорости
2
Рычаг блокировки пускового выключателя
3
Тормоз пильной цепи / передний защитный кожух
4
Направляющая шина
5
Пильная цепь
6
Крышка приводной звёздочки
7
Аккумулятор
8
Рукоятка регулировки направляющей шины
9
Рукоятка натяжения цепи
10
Индикатор уровня масла
11
Защитный чехол для направляющей шины
12
Задняя рукоятка
13
Передняя рукоятка
14
Корпус для аккумулятора
15
Отпирающая кнопка аккумулятора
16
Крышка резервуара для масла (не показана)
Назначение
Ваша цепная пила предназначена для профессиональных
работ по распилу.
НЕ ИСПОЛЬЗУЙТЕ инструмент во влажных условиях
или при наличии вокружающем пространстве легко
воспламеняющихся жидкостей или газов.
Данная цепная пила является профессиональным
электроинструментом.
НЕ РАЗРЕШАЙТЕ детям прикасаться кинструменту.
Неопытные пользователи всегда должны работать под
наблюдением.
