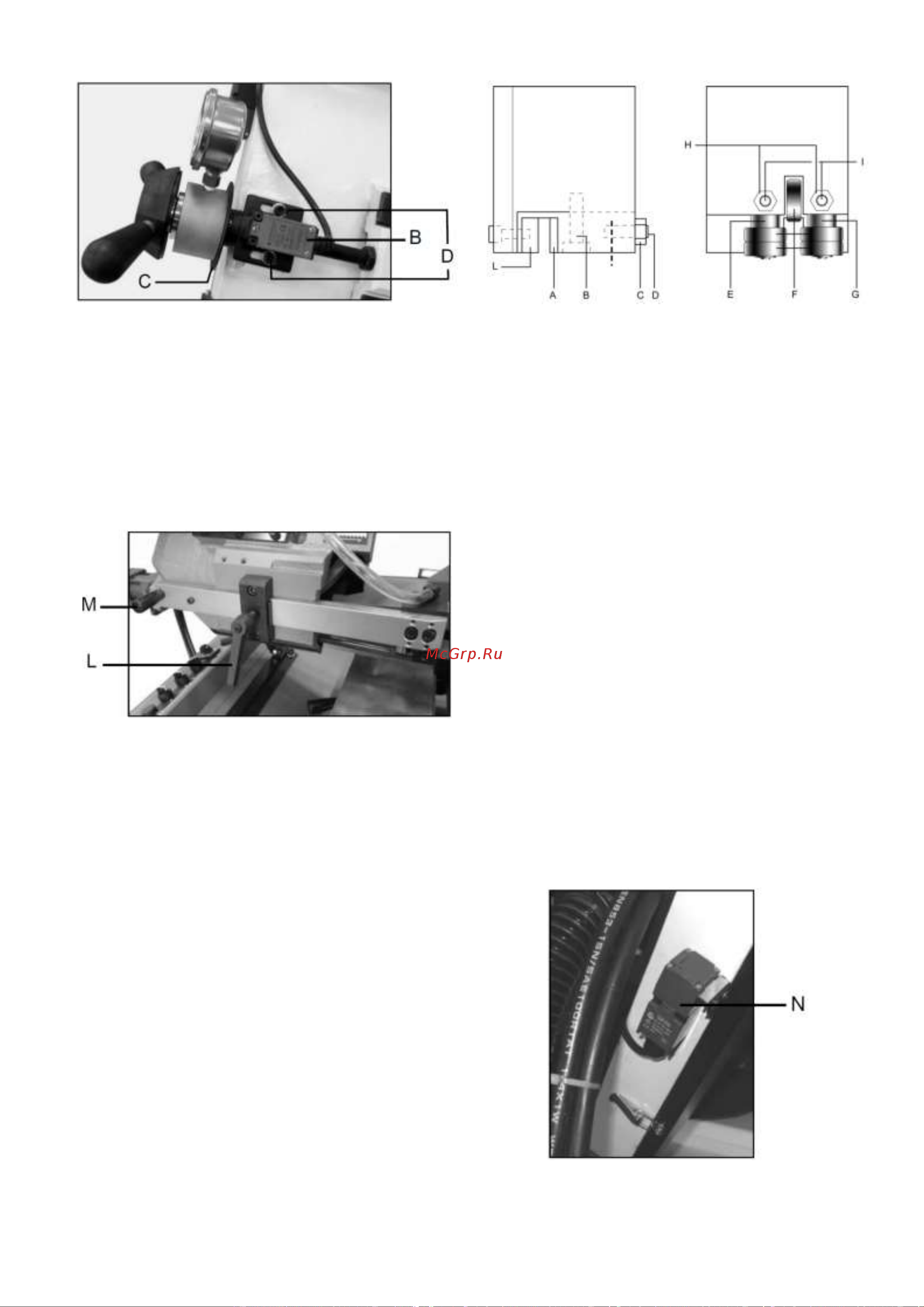

Инструкция по эксплуатации станка JET MBS-1011DASP
Если натяжение пильного полотна отрегулировано
правильно, но концевой выключатель (B) не
срабатывает, выполните следующие действия.
-
Ослабьте установочные винты (D).
-
Подтолкните концевой выключатель (B) в
направлении контактной пластины (C).
Убедитесь в том, что контактный элемент
выключателя нажимается надлежащим образом.
-
Затяните установочные винты (D), чтобы
зафиксировать концевой выключатель (B).
5.2 Регулировка направляющей полотна
-
Отключите станок от источника питания.
-
Ослабьте ручку фиксации (L) крепления
направляющей штанги пильного полотна.
-
Удерживая рукоятку (М), продвиньте
направляющую штангу так, чтобы
направляющие располагались как можно ближе
к заготовке, не препятствуя процессу резания.
-
Затяните ручку фиксации (L).
-
Подключите станок к источнику питания.
Направляющие блоки пильного полотна
Пильное полотно направляется с помощью
регулируемых накладок, установленных при
изготовлении станка таким образом, чтобы зазор
между накладками и пильным полотном был
минимален, как показано на рисунке.
Направляющие блоки отрегулированы под полотно
толщиной 0,9 мм. При замене следует
устанавливать пильное полотно именно такой
толщины. После замены накладок необходимо
произвести следующую регулировку:
-
Ослабьте винт (В), гайку (С) и шпильку (D),
чтобы увеличить расстояние между накладками.
-
Ослабьте гайки (Н) и шпильки (I) и поверните оси
(E-G), чтобы увеличить расстояние между
подшипниками (F).
-
При установке нового полотна отрегулируйте
накладку (А) по новому пильному полотну, затем
ослабьте шпильку, чтобы обеспечить зазор 0,04
мм. Этот зазор позволит пильному полотну
перемещаться. Затяните соответствующую гайку
и винт (В). Поворачивайте оси (E-G) до тех пор,
пока подшипники не будут расположены
напротив пильного полотна, как показано на
рисунке, затем затяните шпильки и гайку (H).
-
Убедитесь, что между пильным полотном и
верхними зубьями накладки (L) есть зазор как
минимум 0,2-0,3 мм; при необходимости
ослабьте винты, которые крепят направляющие
блоки, и произведите соответствующую
регулировку.
ПЕРЕД ПРОВЕДЕНИЕМ СЛЕДУЮЩИХ ДЕЙСТВИЙ
ПИТАНИЕ СТАНКА ДОЛЖНО БЫТЬ ПОЛНОСТЬЮ
ОТКЛЮЧЕНО, А КАБЕЛЬ ОТСОЕДИНЕН ОТ СЕТИ.
5.3 Замена пильного полотна
Порядок действий:
