8
Инструкция по эксплуатации станка JET MBS-1011DASP
переработаны, поэтому после удаления с них
материалов, указанных в п. 3, их можно сдать на
переплавку в литейный цех.
2) Детали электрической проводки, включая кабели
и электронные приборы (магнитные карты и
проч.), подлежат утилизации в соответствии с
требованиями местного или федерального
законодательства, поэтому их следует сдать в
общественный пункт приема подобных отходов.
3) Используемые для работы станка технические
жидкости (масла, СОЖ и т.п.) считаются
опасными для окружающей среды и должны
быть утилизированы специальным образом в
соответствии с установленными правилами.
ПРИМЕЧАНИЕ: требования законодательства к
утилизации подобных отходов постоянно
дорабатываются, поэтому могут меняться. При
выполнении работ по утилизации пользователь
должен быть осведомлен о действующих на данный
момент требованиях законодательства.

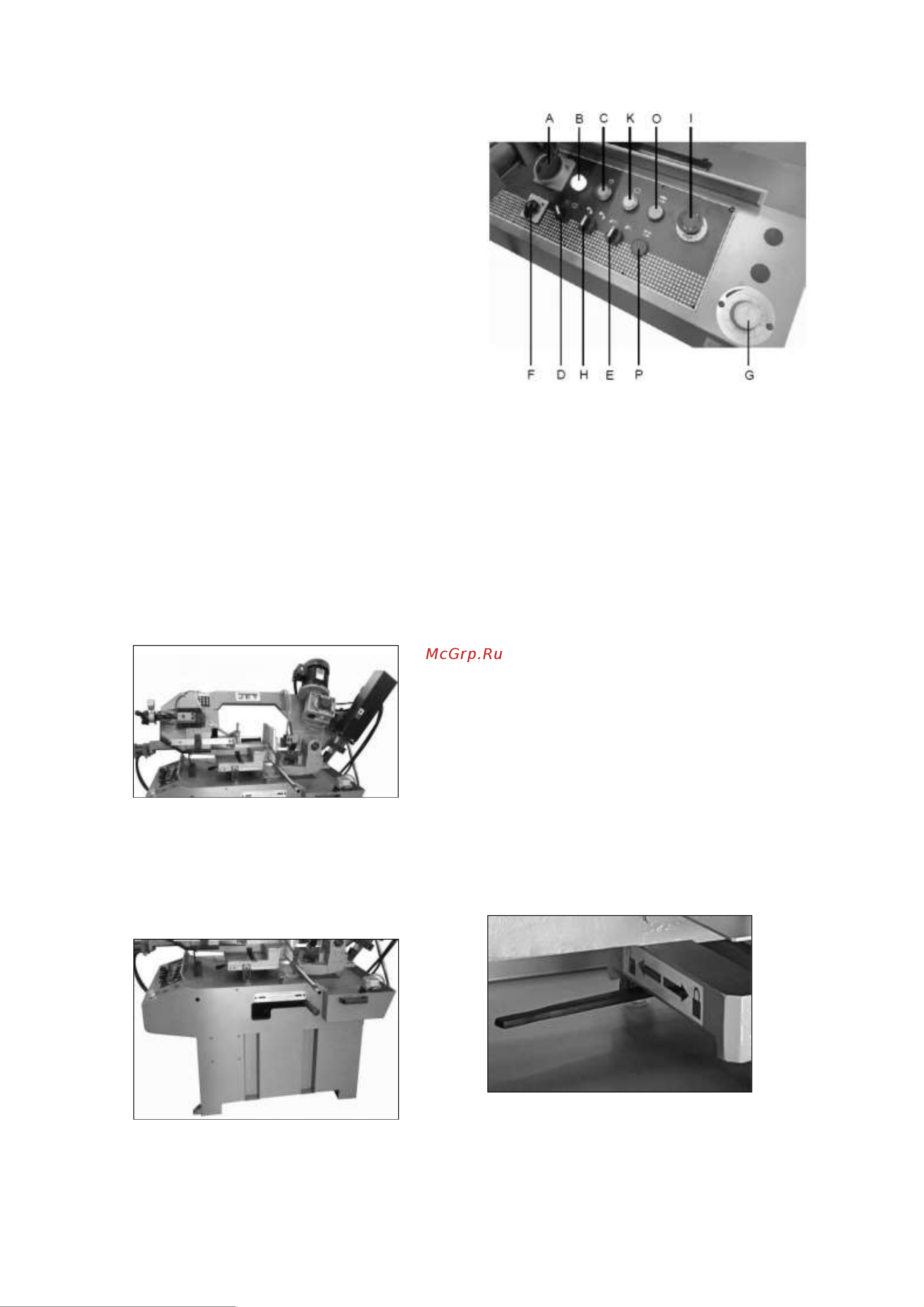

3 ОПИСАНИЕ УЗЛОВ СТАНКА
3.1 Пильная рама
На пильной раме станка установлены: узлы
привода (редуктор и двигатель, шкивы пильного
полотна), механизм натяжения и направления
полотна (направляющая натяжения полотна,
направляющие блоки полотна).
3.2 Основание
На основании станка размещены: пильная рама
(вместе с механизмами поворота и фиксации),
тиски, упор, ролик для поддержки заготовки. В
основании находятся бак для СОЖ и насос.
3.3 Панель управления
A. Главный переключатель питания станка –
служит для включения питания станка.
B. Индикаторная лампочка питания –
сигнализирует о подаче питания на станок.
C. Кнопка запуска гидросистемы – включает
гидросистему.
D. Переключатель режима работы станка – выбор
автоматического или ручного режима.
E. Переключатель зажима/разжима тисков – служит
для управления тисками.
F. Регулятор скорости движения пильного полотна
– служит для выбора подходящей скорости
движения полотна при обработке различных
материалов.
G. Регулятор подачи – служит для регулировки
вертикальной подачи пильного полотна во время
резания.
H. Переключатель подъема и опускания пильной
рамы.
I. Кнопка аварийного останова – останавливает
все функции станка.
K. Кнопка запуска – служит для начала обработки.
O. Кнопка включения толчковой подачи в ручном
режиме работы станка.
P. Кнопка останова пильного полотна – служит для
остановки цикла обработки.
3.4 Перемещение тисков
При резании под углом может понадобиться
сдвинуть тиски, чтобы они не попали под пильное
полотно в процессе обработки. Выполните
следующие шаги.
1. Разблокируйте тиски, повернув запорный рычаг
Запорный рычаг
