Jet MBS-1011DASP [12/23] Регулировка пильного полотна на шкивах

Инструкция по эксплуатации станка JET MBS-1011DASP

Поднимите пильную раму.

Ослабьте натяжение полотна с помощью

маховика, снимите защитные кожухи, откройте

крышки и снимите старое полотно со шкивов и

направляющих блоков.

Заведите новое пильное полотно между

накладками направляющих блоков и на шкивы.

Проверьте направление зубьев полотна.

Натяните полотно. Проверьте, чтобы пильное

полотно сидело на шкивах надлежащим

образом.

Установите и зафиксируйте на месте защитные

кожухи пильного полотна и крышку шкивов.

Убедитесь в том, что блокировочный

выключатель (N) работает, иначе станок не

запустится.

ВНИМАНИЕ: чтобы не перенастраивать

направляющие пильного полотна, всегда

используйте полотна, толщина которых совпадает с

указанной в данной инструкции. В противном

случае см. раздел 5.2 Регулировка направляющей

полотна

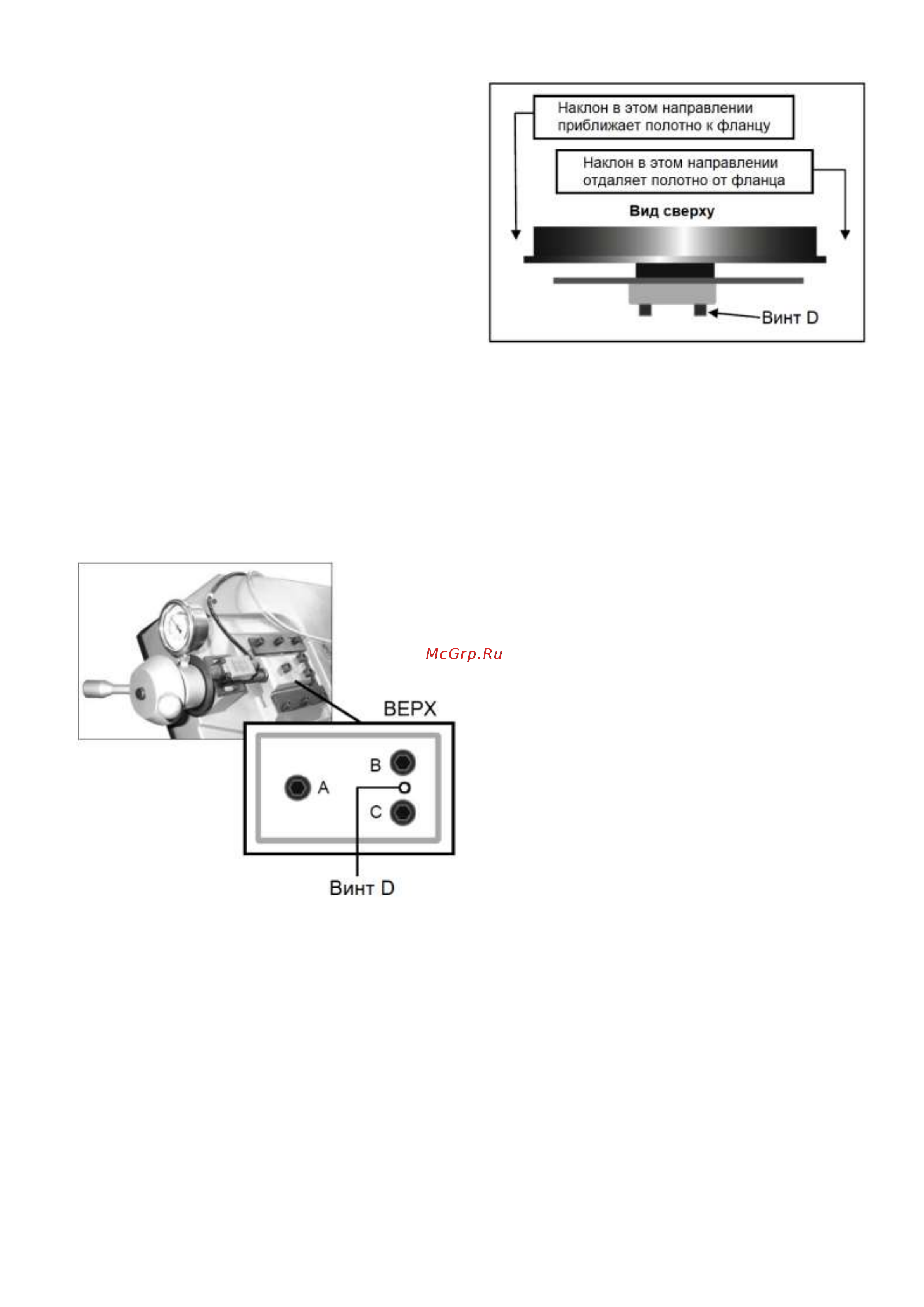

5.4 Регулировка пильного полотна на

шкивах

1. Ослабьте винты A, B и C.

2. С помощью шестигранного ключа отрегулируйте

винт D, чтобы выставить наклон шкива.

При повороте установочного винта D по часовой

стрелке шкив наклоняется таким образом, что

пильное полотно перемещается ближе к фланцу.

При повороте установочного винта D против

часовой стрелки шкив наклоняется таким

образом, что пильное полотно смещается

дальше от фланца.

Если пильное полотно сместилось слишком далеко,

оно может соскочить. После окончания регулировки

затяните винты в следующем порядке: A, B и C.
