Инструкция по эксплуатации станка JET MBS-1011DASP
влево.
2. Теперь тиски можно сдвинуть вправо или влево,
надавливая одной рукой на подвижную губку
тисков, а другой – на ручку крепления опоры.
3. После установки тисков в нужное положение
поверните запорный рычаг вправо, чтобы
зафиксировать их.
3.5 Регулировка угла обработки
Угол обработки регулируется в диапазоне от 0 до
60
о
вправо и от 0 до 45
о
влево. Выполните
следующие шаги:
1. Выберите ручной режим работы станка.
С помощью переключателя (Н) поднимите пильную
раму так, чтобы пильное полотно было выше
тисков.
2. Отключите питание станка.

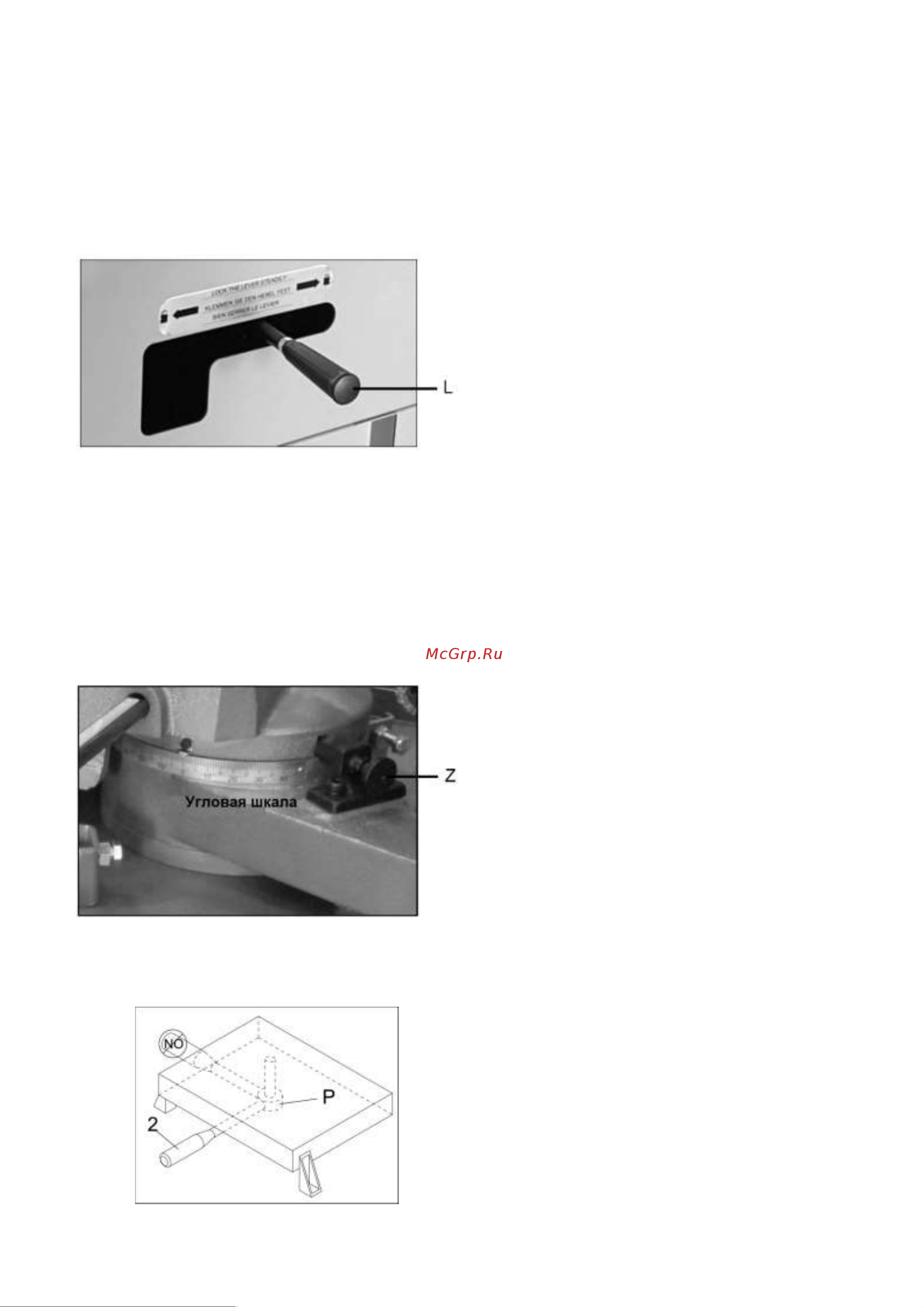

3. Разблокируйте рычаг (L), переведя его в левую
сторону, затем вытяните стержень (Z),
фиксирующий пильную раму под углом 0
о
.
4. С помощью шкалы поверните пильную раму на
нужный угол.
5. Разблокируйте рычаг (L), переведя его в правую
сторону.
Если пильная рама не фиксируется в выбранном
положении с помощью рычага (L), выполните
следующие шаги:
-
Отрегулируйте рычаг (2), взявшись за него в
месте крепления шарнира (Р) и опустив. Теперь
рычаг можно свободно повернуть в более
удобное положение. Поднимите рычаг (2), затем
поверните вправо, чтобы зафиксировать его.
3.6 Рабочий цикл
1. Убедитесь в том, что напряжение, указанное на
табличке электродвигателя, соответствует
напряжению сети. Подключите станок к
источнику питания. Когда станок будет запитан,
загорится индикаторная лампочка (В).
2. Нажмите кнопку запуска гидросистемы (С).
*Примечание: если гидронасос не запускается,
или при нажатии переключателя
подъема/опускания пильной рамы (Н) она не
поднимается, это свидетельствует о
неправильном подключении электрической
проводки. В этом случае поменяйте местами
любые два провода.
3. Выберите ручной режим работы (D).
4. С помощью переключателя (Н) поднимите
пильную раму после перемещения.
5. С помощью переключателя (Е) расцепите упор
тисков с рейкой.
6. Поднимите упор тисков и откройте их вручную,
чтобы установить в них заготовку.
7. Установите заготовку между губками тисков.
8. Вручную прижмите подвижную губку тисков к
заготовке, затем опустите.
9. При многократной обработке деталей одного
размера, оставьте небольшой зазор (3-5 мм)
между заготовкой и губками тисков.
10. Поверните переключатель (Е) вправо, чтобы
надлежащим образом зажать заготовку, затем с
помощью регулятора (F) выберите скорость
движения пильного полотна.
11. С помощью регулятора (G) установите подачу.
12. Во время работы стойте в безопасном месте.
13. Для переключения станка в автоматический
режим работы воспользуйтесь переключателем
(D).
14. Чтобы начать работу, нажмите кнопку запуска
цикла (K).
15. Как правило, обработку начинают с аккуратного
поворота регулятора подачи (G) по часовой
стрелке с 1 до 2 деления, чтобы контролировать
скорость опускания пильной рамы. Если рама
опускается слишком быстро, поверните
регулятор (G) до конца против часовой стрелки,
чтобы остановить опускание. При обработке
разных материалов используйте регулятор (G)
для управления скоростью опускания пильной
рамы.
*Примечание: слишком быстрое опускание пильной
рамы может стать причиной заклинивания пильной
ленты в заготовке и привести к отключению станка.
В этом случае нажмите кнопку аварийного останова
