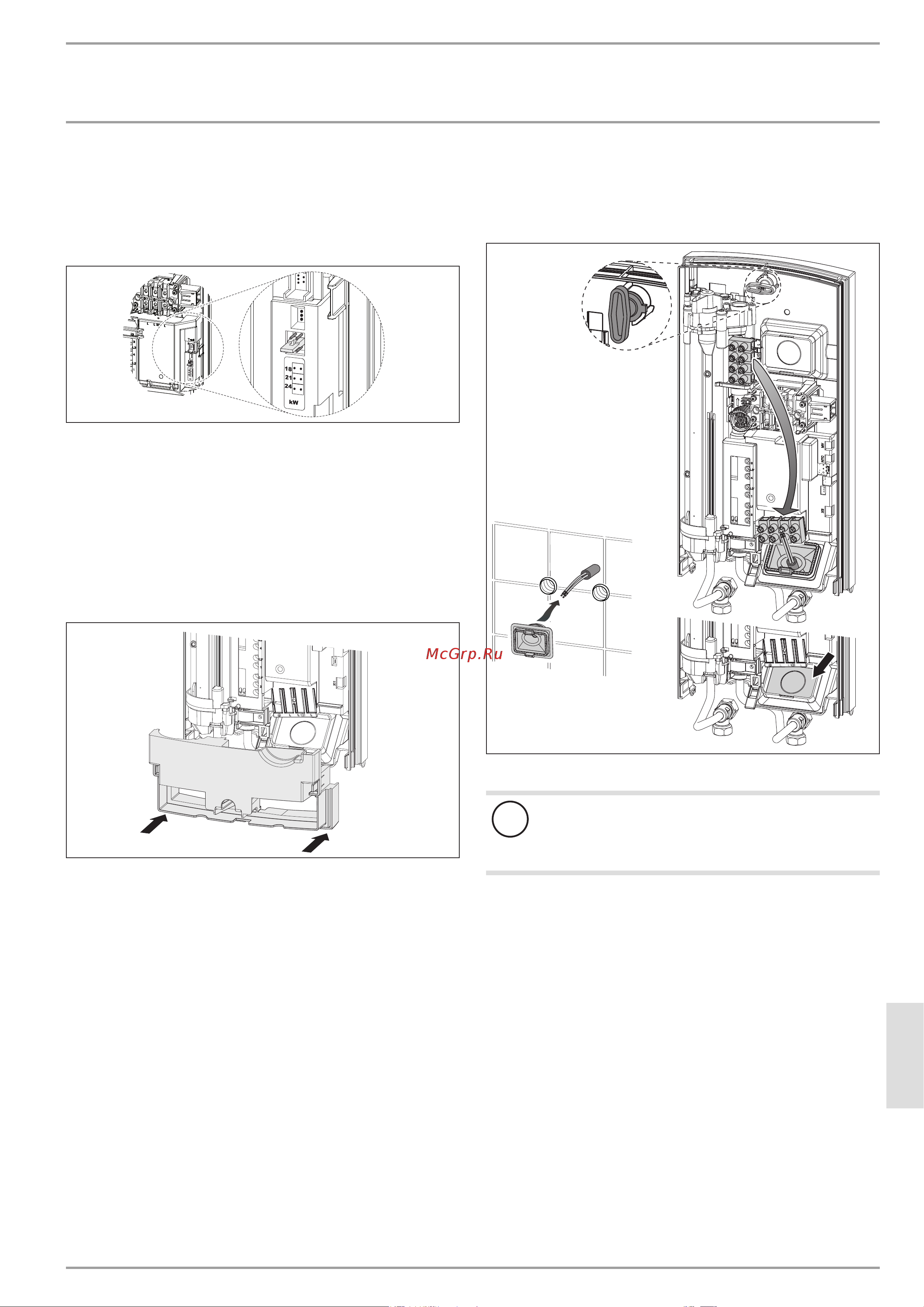

www.stiebel-eltron.com PEY 18/21/24 | 129
РУССКИЙ
УСТАНОВКА
Монтаж
Переключение штекера кодировки
На момент поставки штекер кодировки установлен в
положение 21 кВт. Для переключения на другую потре-
бляемую мощность необходимо выполнить следующие
действия:
26_02_02_0822
Переместить штекер кодировки в положение, со-
ответствующее выбранной мощности (сведения о
выборе мощности и предохранителях прибора см.
в главе «Технические характеристики / Таблица
параметров»).
Выбранную мощность отметить на заводской та-
бличке крестиком. При этом использовать шарико-
вую ручку.
Монтаж нижней части задней стенки
3
L
3’
4
L
2’
1
L
1’
2
L
L
L
NT C
T- sol
l
X11
26_02_02_1348
Установить нижнюю часть задней панели и защел-
кнуть ее в задней панели.
Выровнять установленный прибор, ослабив кре-
пежный вороток, поправить электрический кабель и
заднюю стенку, после чего вновь затянуть крепеж-
ный вороток. Если задняя панель не прилегает к
стене, то нижнюю часть прибора можно закрепить
двумя дополнительными шурупами.
10.2 Варианты монтажа
10.2.1 Электроподключение снизу при скрытой
проводке
1
L1í
2
L
L
L
X11
26_02_02_0767
Смонтировать кабельную втулку.
!
Материальный ущерб
Если по ошибке было выломано не то отверстие
для кабельной втулки, необходимо использо-
вать новую заднюю стенку.
Выломать в заданной точке на задней стенке
отверстие для кабельной втулки. При наличии
острых кромок их необходимо чисто обработать
напильником.
Переместить клемму подключения к электросети с
верхней части прибора вниз.
Надеть заднюю стенку на шпильку и кабельную
втулку. Подтянуть плоскогубцами кабельную втулку
к фиксатору на задней стенке так, чтобы оба фик-
сатора защелкнулись со слышимым щелчком.
Плотно прижать заднюю панель к стене, зафик-
сировать панель с помощью крепежного воротка
путем правого вращения на 90°.
