126 | PEY 18/21/24 www.stiebel-eltron.com
УСТАНОВКА
Монтаж
9.2 Водопроводные работы
- Установка предохранительного клапана не
требуется.
- Установка предохранительных клапанов в трубо-
провод горячей воды недопустима.
Тщательно промыть водопроводную систему.
Необходимо убедиться, что объемный расход (см.
главу «Технические характеристики / Таблица пара-
метров») достаточен для включения прибора. Если
объемный расход остается ниже необходимого,
следует извлечь ограничитель объемного расхода
(см. главу «Монтаж / демонтаж ограничителя объ-
емного расхода»).
Если раздаточный вентиль полностью открыт, но
объемный расход остается ниже необходимого для
включения прибора, следует повысить давление в
водопроводной системе.
Смесители
Использовать подходящие напорные смесители. За-
прещено использовать безнапорные смесители.
Указание
Для уменьшения потока запрещено использо-
вать запорный клапан на линии подачи холод-
ной воды! Это приводит к блокированию при-
бора.
Разрешенные материалы для водопроводных
труб
- Линия подачи холодной воды:
труба из горячеоцинкованной стали, нержавеющей
стали, меди или пластмассы
- Трубопровод подачи горячей воды:
труба из нержавеющей стали, меди или пластика
!
Материальный ущерб
При использовании пластмассовых труб нужно
учитывать максимальную температуру подавае-
мой воды и максимально допустимое давление
(см. главу «Технические характеристики / Табли-
ца параметров»).
Гибкие соединительные шланги для подачи воды
При подключении прибора с помощью гибких
шлангов необходимо предусмотреть защиту от
проворачивания трубных колен с байонетным
соединением.
Закрепить заднюю стенку, зафиксировав ее снизу
двумя дополнительными винтами.
10. Монтаж
10.1 Стандартный монтаж
- Электроподключение сверху при скрытой проводке
- Подключение к водопроводу скрытого монтажа
- По умолчанию задана средняя присоединяемая
мощность
Другие способы монтажа см. в главе «Варианты мон-
тажа».
- Электроподключение снизу при скрытой проводке
- Электроподключение при открытой проводке
- Подключение реле сброса нагрузки
- Подключение к водопроводу открытого монтажа
- Подключение к водопроводу скрытого монтажа при
замене прибора
- Работа с предварительно подогретой водой
- Ограничитель температуры

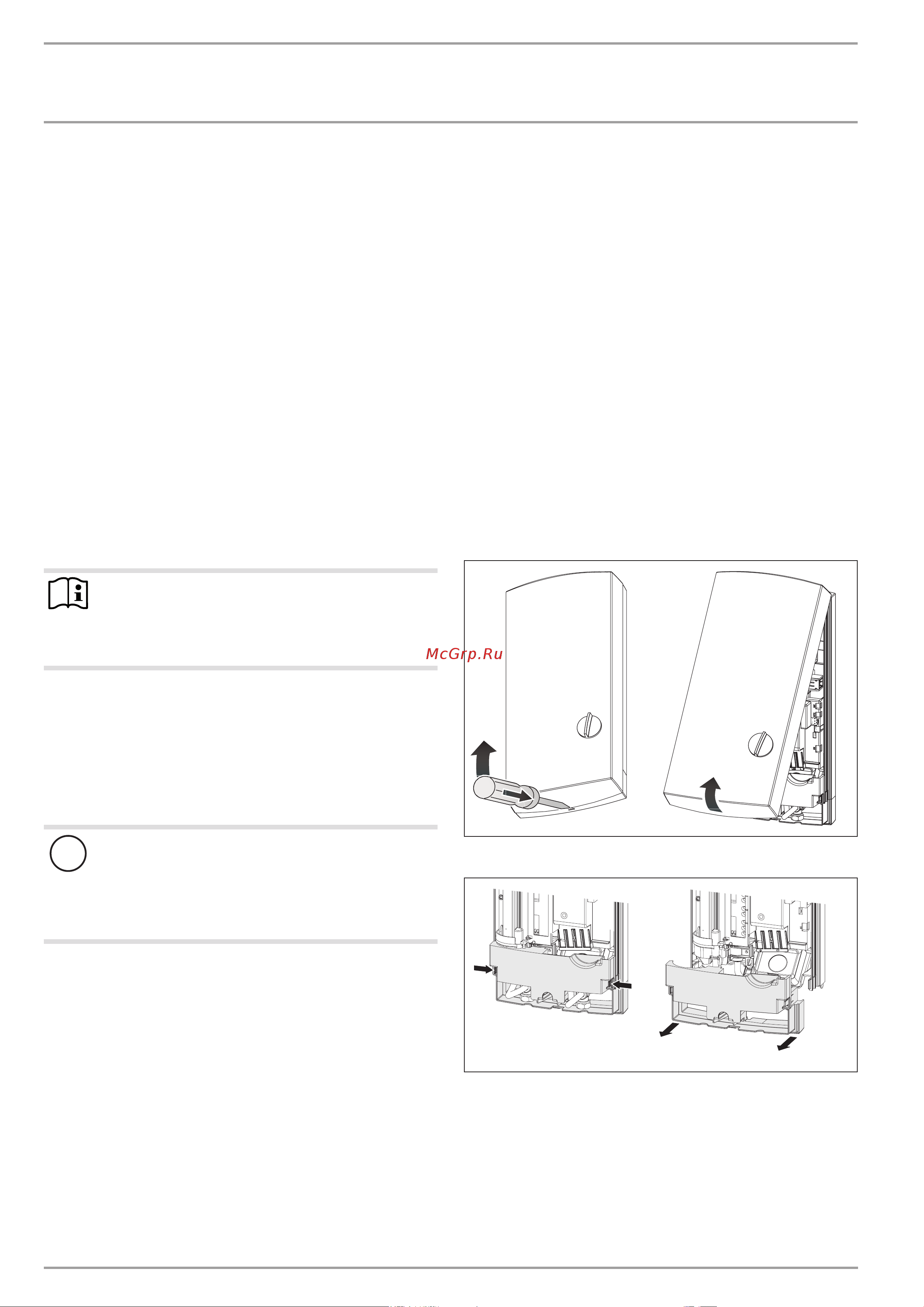

Открывание прибора
D0000041615
Открыть прибор, отжав защелку фиксатора.
NT
T-
so
X1
26_02_02_0762
Снять заднюю панель, для этого нажать на оба
крючка-фиксатора и потянуть нижнюю часть зад-
ней панели вперед.
