Stiebel Eltron PEY 18/21/24 (233993) [8/17] Установка монтаж

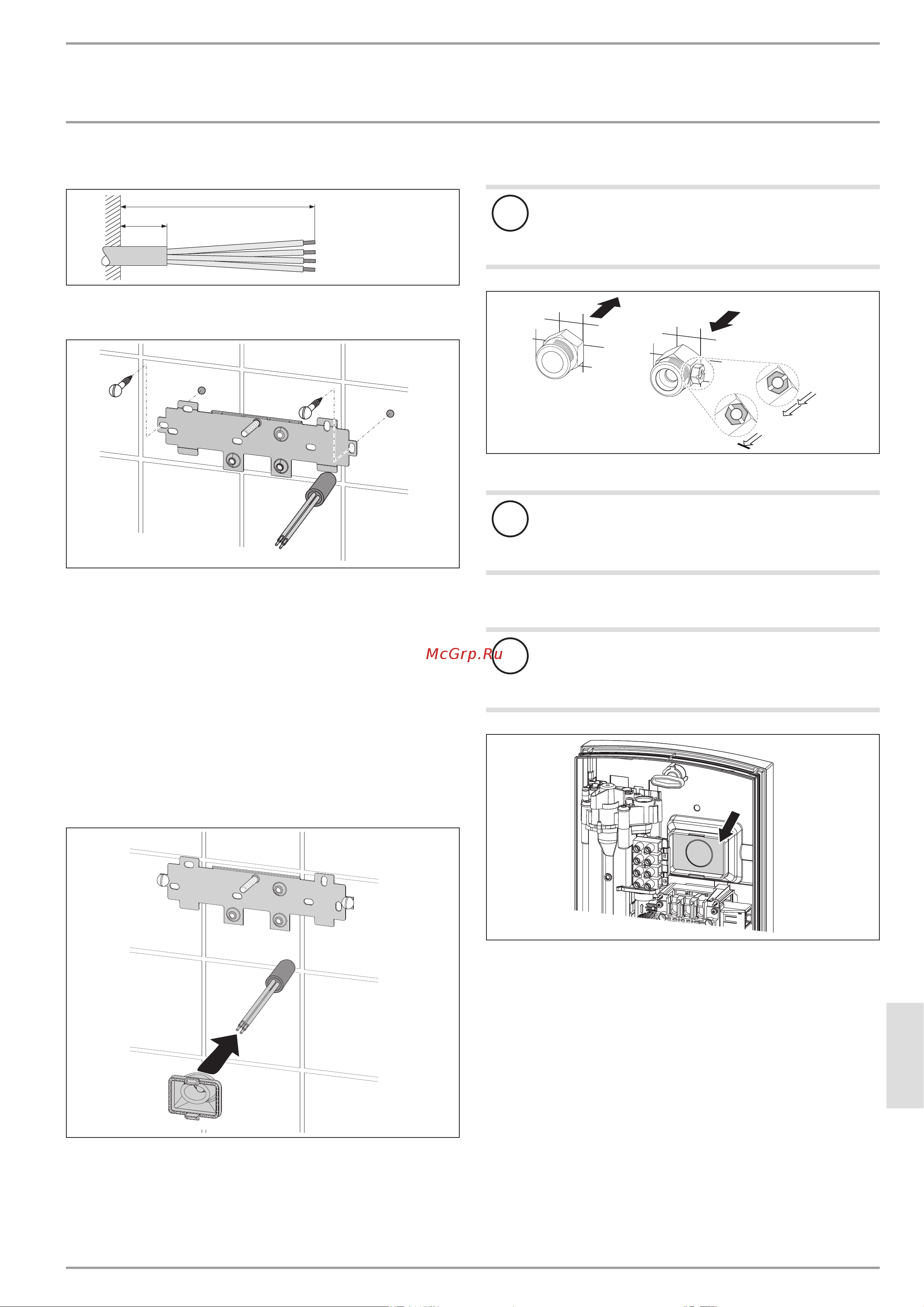

![Stiebel Eltron PEY 18/21/24 (233993) [8/17] Установка монтаж](/views2/1879546/page8/bg8.png)
www.stiebel-eltron.com PEY 18/21/24 | 127
РУССКИЙ
УСТАНОВКА
Монтаж
Подготовка кабеля питания
160
≥ 30
26_02_02_0887
Установка настенной монтажной планки
26_02_02_0972
Разметить места сверления отверстий при помощи
шаблона для монтажа. При подключении прибора
к водопроводу открытого монтажа нужно дополни-
тельно отметить крепежные отверстия в нижней
части шаблона.
Просверлить отверстия и закрепить настенную
монтажную планку с помощью 2 винтов и 2 дю-
белей (винты и дюбели не входят в комплект
поставки).
Установить прилагаемую резьбовую шпильку.
Установить настенную монтажную планку.
Монтаж кабельной втулки
26_02_02_0950
Смонтировать кабельную втулку. Если поперечное
сечение кабеля превышает 6 ММ², отверстие в ка-
бельной втулке необходимо расширить.
Подключение прибора к системе водоснабжения
!
Материальный ущерб
Все работы по подключению воды и установке
прибора необходимо производить в соответ-
ствии с инструкцией.
26_02_02_0948
Поставить прокладку и ввинтить двойной ниппель.
!
Материальный ущерб
Для уменьшения потока запрещено использо-
вать запорный клапан на линии подачи холод-
ной воды!
Подготовка задней стенки
!
Материальный ущерб
Если по ошибке было выломано не то отверстие
для кабельной втулки, необходимо использо-
вать новую заднюю стенку.
L
L
L
D0000041893
Выломать в заданной точке на задней стенке
отверстие для кабельной втулки. При наличии
острых кромок их необходимо чисто обработать
напильником.
