ProSpray 3.20
PŘÍLOHA

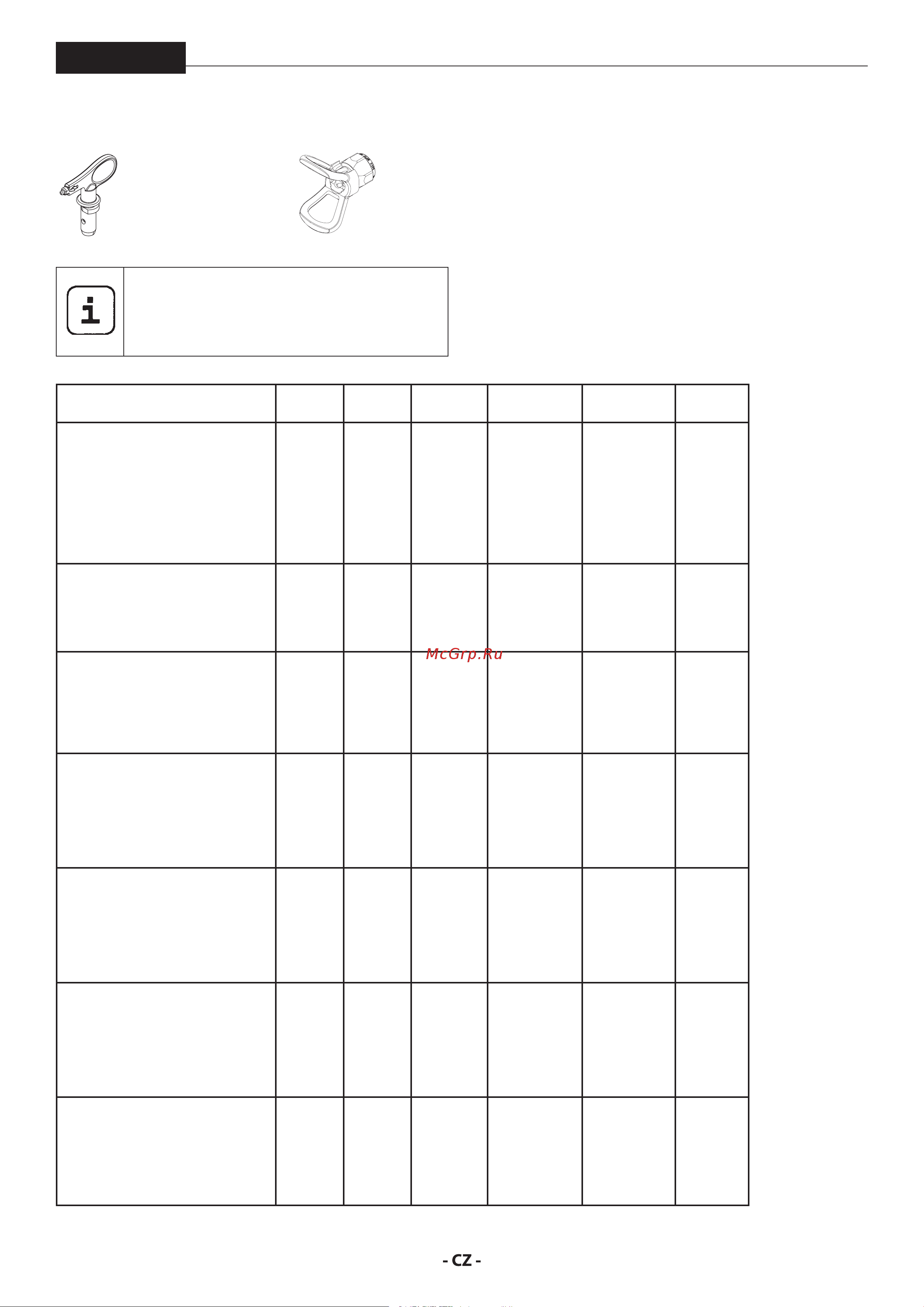

13.4 TABULKA BEZVZDUCHOVÝCH TRYSEK
Tryska Wagner
Trade Tip 3
až 270 bar (27
MPa)
bez trysky
závit F (11/16 – 16 UN)
pro stříkací pistole Wagner
Objednací č. 0289391
bez trysky
závit G (7/8 – 14 UN)
pro stříkací pistole Graco/Titan
Objednací č. 0289390
Všechny koncovky uvedené v tabulce dole jsou
dodávány spolu s vhodným ltrem pro pistoli.
Použití Označení
trysky
Úhel
rozstřiku
Vrtání
palce/mm
Šířka stříkání
mm 1)
Filtr pistole Objednací
číslo
Vodou ředitelné a rozpouštědlové
nátěry a laky, oleje, separační
prostředky
107
207
307
407
109
209
309
409
509
609
10°
20°
30°
40°
10°
20°
30°
40°
50°
60°
0,007 / 0,18
0,007 / 0,18
0,007 / 0,18
0,007 / 0,18
0,009 / 0,23
0,009 / 0,23
0,009 / 0,23
0,009 / 0,23
0,009 / 0,23
0,009 / 0,23
100
120
150
190
100
120
150
190
225
270
Červený
Červený
Červený
Červený
Červený
Červený
Červený
Červený
Červený
Červený
0553107
0553207
0553307
0553407
0553109
0553209
0553309
0553409
0553509
0553609
Laky ze syntetické pryskyřice
PVC laky
111
211
311
411
511
611
10°
20°
30°
40°
50°
60°
0,011 / 0,28
0,011 / 0,28
0,011 / 0,28
0,011 / 0,28
0,011 / 0,28
0,011 / 0,28
100
120
150
190
225
270
Červený
Červený
Červený
Červený
Červený
Červený
0553111
0553211
0553311
0553411
0553511
0553611
Laky, základní barvy
Tmely
113
213
313
413
513
613
813
10°
20°
30°
40°
50°
60°
80°
0,013 / 0,33
0,013 / 0,33
0,013 / 0,33
0,013 / 0,33
0,013 / 0,33
0,013 / 0,33
0,013 / 0,33
100
120
150
190
225
270
330
Červený
Červený
Červený
Červený
Červený
Červený
Červený
0553113
0553213
0553313
0553413
0553513
0553613
0553813
Tmely
Protikorozní laky
115
215
315
415
515
615
715
815
10°
20°
30°
40°
50°
60°
70°
80°
0,015 / 0,38
0,015 / 0,38
0,015 / 0,38
0,015 / 0,38
0,015 / 0,38
0,015 / 0,38
0,015 / 0,38
0,015 / 0,38
100
120
150
190
225
270
300
330
Žlutý
Žlutý
Žlutý
Žlutý
Žlutý
Žlutý
Žlutý
Žlutý
0553115
0553215
0553315
0553415
0553515
0553615
0553715
0553815
Protikorozní laky
Latexové laky
Disperzní laky
117
217
317
417
517
617
717
817
10°
20°
30°
40°
50°
60°
70°
80°
0,017 / 0,43
0,017 / 0,43
0,017 / 0,43
0,017 / 0,43
0,017 / 0,43
0,017 / 0,43
0,017 / 0,43
0,017 / 0,43
100
120
150
190
225
270
300
330
Žlutý
Žlutý
Žlutý
Žlutý
Žlutý
Žlutý
Žlutý
Žlutý
0553117
0553217
0553317
0553417
0553517
0553617
0553717
0553817
Protikorozní laky
Latexové laky
Disperzní laky
219
319
419
519
619
719
819
919
20°
30°
40°
50°
60°
70°
80°
90°
0,019 / 0,48
0,019 / 0,48
0,019 / 0,48
0,019 / 0,48
0,019 / 0,48
0,019 / 0,48
0,019 / 0,48
0,019 / 0,48
120
150
190
225
270
300
330
385
Bílý
Bílý
Bílý
Bílý
Bílý
Bílý
Bílý
Bílý
0553219
0553319
0553419
0553519
0553619
0553719
0553819
0553919
Samozhášecí přísada 221
321
421
521
621
721
821
20°
30°
40°
50°
60°
70°
80°
0,021 / 0,53
0,021 / 0,53
0,021 / 0,53
0,021 / 0,53
0,021 / 0,53
0,021 / 0,53
0,021 / 0,53
120
150
190
225
270
300
330
Bílý
Bílý
Bílý
Bílý
Bílý
Bílý
Bílý
0553221
0553321
0553421
0553521
0553621
0553721
0553821
