72
- PL -
NAPRAWY URZĄDZENIA
ProSpray 3.20

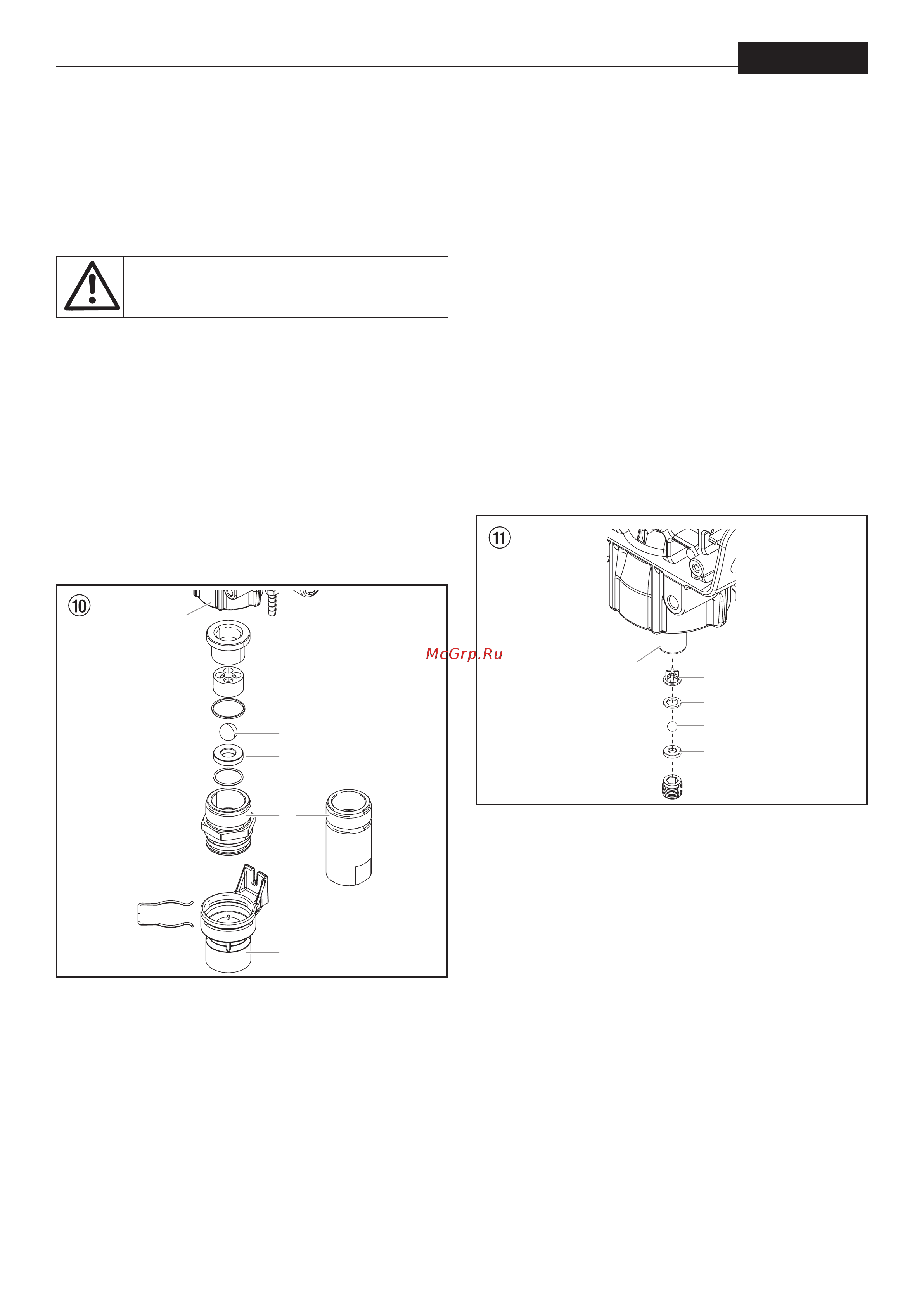

12.2 ZAWÓR WLOTOWY I WYLOTOWY
1. Wykręcić śrubę, która mocuje regulator ciśnienia na jego
dolnej części. Zdjąć regulator. Odkręcić trzy śruby w
przedniej pokrywie, zdjąć przednią pokrywę.
Niebezpieczeństwo zmiażdżenia — nie sięgać
palcami lub narzędziem między ruchome
części!
2. Włączyć (ON), a następnie wyłączyć (OFF) urządzenie
tak, aby tłoczysko znajdowało się w położeniu dolnego
skoku.
3. Odłączyć wtyczkę przewodu zasilania od gniazdka
sieciowego.
4. Zdjąć zacisk ustalający z kolanka przyłączeniowego węża
ssącego, a następnie ściągnąć wąż.
5. Wykręcić wąż powrotny.
6. Aby ułatwić pracę z pompą podającą materiał, należy
obrócić urządzenie o 90° do tyłu.
7. Zdjąć zacisk spustu i przesunąć obudowę spustu (7) z
obudowy kulki zaworu wlotowego (1).
1
3
4
5
6
7
2
8
8. Odkręcić obudowę zaworu wlotowego (rys. 10, poz. 1) z
kolektora pompy.
9. Zdjąć dolną prowadnicę kulki (6), dolną uszczelkę (5),
kulkę zaworu wlotowego (4), gniazdo zaworu wlotowego
(3) i o-ring (8).
10. Oczyścić wszystkie części właściwym środkiem
czyszczącym.
Sprawdzić obudowę zaworu wlotowego (1), gniazdo
zaworu wlotowego (3) i kulkę zaworu wlotowego (4)
pod kątem zużycia i w razie potrzeby wymienić części.
11. Odkręcić obudowę zaworu wylotowego (rys. 11, poz. 9)
za pomocą klucza rozsuwanego główkowego od tłoka
(10).
12. Zdjąć górną prowadnicę kulki (14), podkładkę (13), kulkę
zaworu wylotowego (12) i gniazdo zaworu wylotowego
(11).
13. Wszystkie części należy czyścić odpowiednim środkiem
czyszczącym. Sprawdzić obudowę zaworu wylotowego
(9), gniazdo zaworu wylotowego (11), kulkę zaworu
wylotowego (12) oraz górną prowadnicę kulki (14) pod
kątem zużycia i w razie potrzeby wymienić części.
14. Montaż wykonać w odwrotnej kolejności. Należy
upewnić się, że uchwyt zaworu wylotowego (9) jest
zamontowany z bezgwintową obręczą skierowaną w
stronę tłoka. Nałożyć smar maszynowy na o-ring (rys. 10,
poz. 8) i upewnić się, że jest on prawidłowo osadzony w
obudowie zaworu wlotowego (rys. 10, poz. 1).
14
10
9
11
12
13
