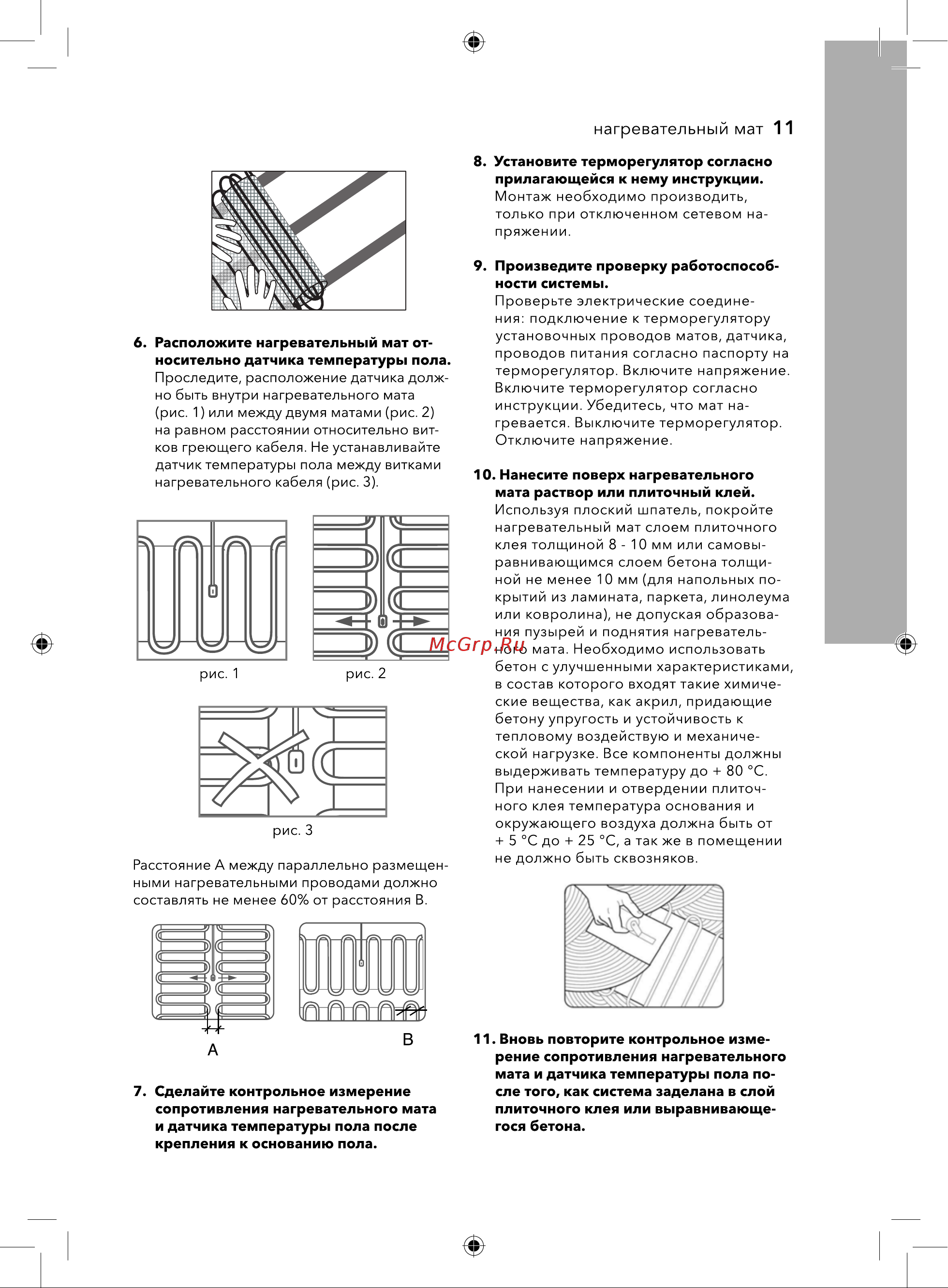

нагревательный мат 11 8 Установите терморегулятор согласно прилагающейся к нему инструкции Монтаж необходимо производить только при отключенном сетевом на пряжении 6 Расположите нагревательный мат от носительно датчика температуры пола Проследите расположение датчика долж но быть внутри нагревательного мата рис 1 или между двумя матами рис 2 на равном расстоянии относительно вит ков греющего кабеля Не устанавливайте датчик температуры пола между витками нагревательного кабеля рис 3 рис 2 Расстояние А между параллельно размещен ными нагревательными проводами должно составлять не менее 60 от расстояния В 7 Сделайте контрольное измерение сопротивления нагревательного мата и датчика температуры пола после крепления к основанию пола 9 Произведите проверку работоспособ ности системы Проверьте электрические соедине ния подключение к терморегулятору установочных проводов матов датчика проводов питания согласно паспорту на терморегулятор Включите напряжение Включите терморегулятор согласно инструкции Убедитесь что мат на гревается Выключите терморегулятор Отключите напряжение 10 Нанесите поверх нагревательного мата раствор или плиточный клей Используя плоский шпатель покройте нагревательный мат слоем плиточного клея толщиной 8 10 мм или самовыравнивающимся слоем бетона толщи ной не менее 10 мм для напольных по крытий из ламината паркета линолеума или ковролина не допуская образова ния пузырей и поднятия нагреватель ного мата Необходимо использовать бетон с улучшенными характеристиками в состав которого входят такие химиче ские вещества как акрил придающие бетону упругость и устойчивость к тепловому воздействую и механиче ской нагрузке Все компоненты должны выдерживать температуру до 80 С При нанесении и отвердении плиточ ного клея температура основания и окружающего воздуха должна быть от 5 С до 25 С а так же в помещении не должно быть сквозняков 11 Вновь повторите контрольное изме рение сопротивления нагревательного мата и датчика температуры пола по сле того как система заделана в слой плиточного клея или выравнивающе гося бетона
