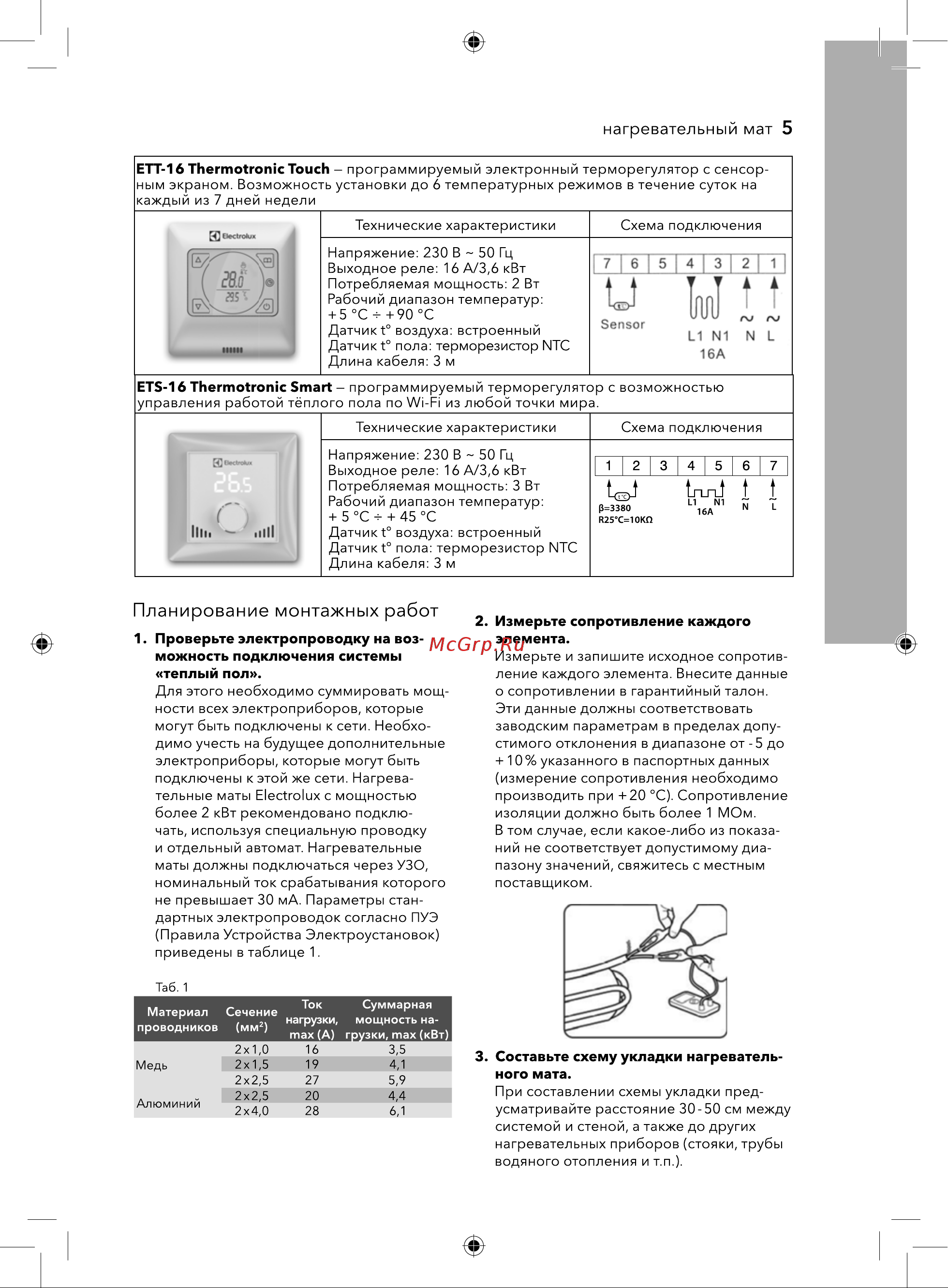

нагревательный мат 5 ЕТТ 16 Thermotronic Touch программируемый электронный терморегулятор с сенсор ным экраном Возможность установки до 6 температурных режимов в течение суток на каждый из 7 дней недели Технические характеристики Напряжение 230 В 50 Гц Выходное реле 1 6 А 3 6 кВт Потребляемая мощность 2 Вт Рабочий диапазон температур 5 С 90 С Датчик 0 воздуха встроенный Датчик пола терморезистор МТС Длина кабеля 3 м Схема подключения I7бI5I4 I 3 I 2 I 11 U ып Sensor L1 N1 N L 16А ETS 16 Thermotronic Smart программируемый терморегулятор с возможностью управления работой тёплого пола по Wi Fi из любой точки мира Технические характеристики Напряжение 230 В 50 Гц Выходное реле 1 6 А 3 6 кВт Потребляемая мощность 3 Вт Рабочий диапазон температур 5 С 45 С Датчик 0 воздуха встроенный Датчик 0 пола терморезистор МТС Длина кабеля 3 м Illi Illi Планирование монтажных работ 1 Проверьте электропроводку на воз можность подключения системы теплый пол Для этого необходимо суммировать мощ ности всех электроприборов которые могут быть подключены к сети Необхо димо учесть на будущее дополнительные электроприборы которые могут быть подключены к этой же сети Нагрева тельные маты Electrolux с мощностью более 2 кВт рекомендовано подклю чать используя специальную проводку и отдельный автомат Нагревательные маты должны подключаться через УЗО номинальный ток срабатывания которого не превышает 30 мА Параметры стан дартных электропроводок согласно ПУЭ Правила Устройства Электроустановок приведены в таблице 1 Схема подключения 1 2 3 4 5 6 7 ß 3380 R25 C 10KQ L1 N 16A t TUT t I 1 N L 2 Измерьте сопротивление каждого элемента Измерьте и запишите исходное сопротив ление каждого элемента Внесите данные о сопротивлении в гарантийный талон Эти данные должны соответствовать заводским параметрам в пределах допу стимого отклонения в диапазоне от 5 до 10 указанного в паспортных данных измерение сопротивления необходимо производить при 20 С Сопротивление изоляции должно быть более 1 МОм В том случае если какое либо из показа ний не соответствует допустимому диа пазону значений свяжитесь с местным поставщиком Таб 1 Суммарная Ток Материал Сечение нагрузки мощность на проводников мм2 max А грузки max кВт Медь Алюминий 2x1 0 2x1 5 2x2 5 2x2 5 2x4 0 16 19 27 20 28 3 5 4 1 5 9 4 4 6 1 3 Составьте схему укладки нагреватель ного мата При составлении схемы укладки пред усматривайте расстояние 30 50 см между системой и стеной а также до других нагревательных приборов стояки трубы водяного отопления и т п
