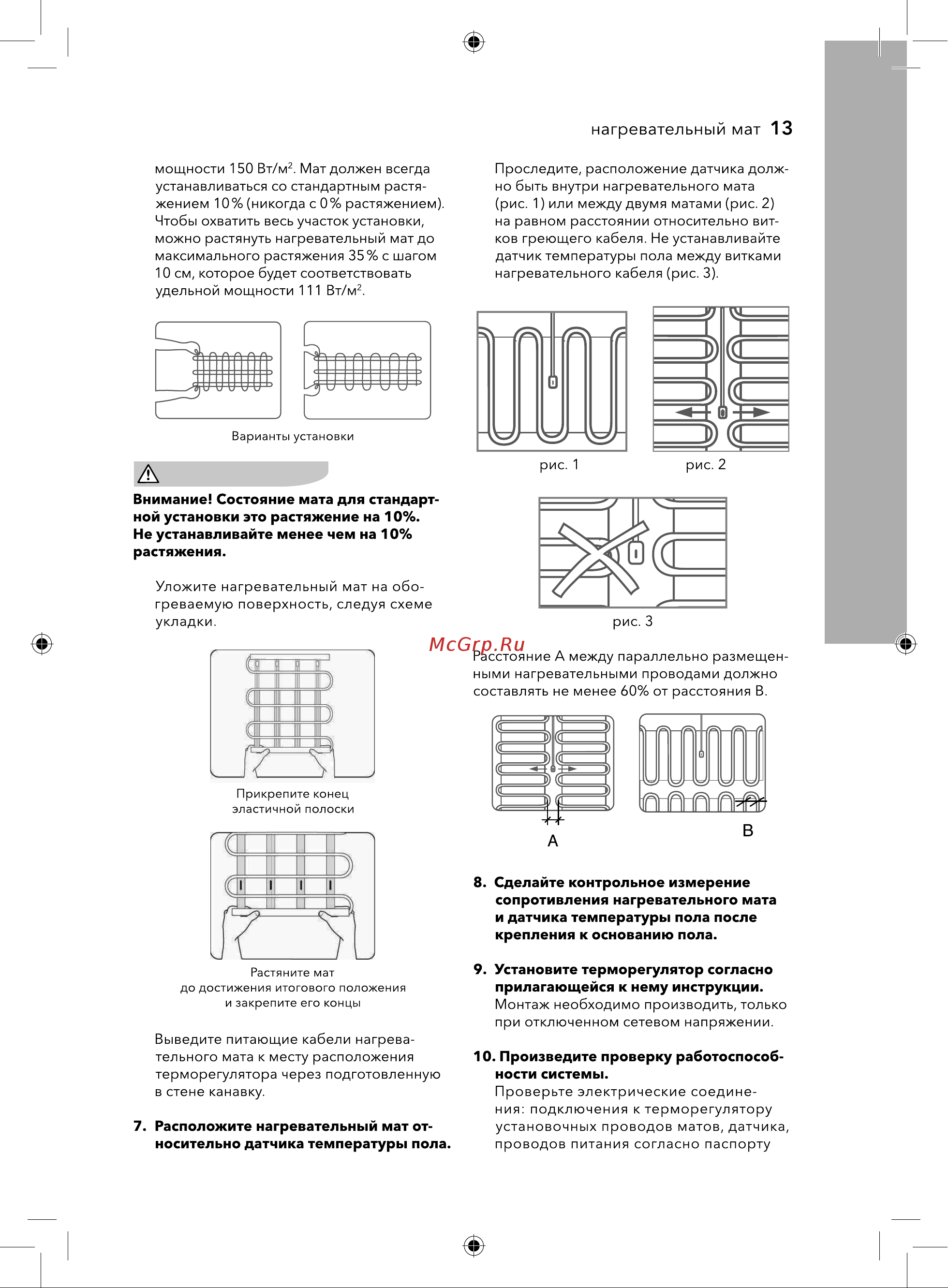

нагревательный мат 13 мощности 150 Вт м2 Мат должен всегда устанавливаться со стандартным растя жением 1 0 никогда с 0 растяжением Чтобы охватить весь участок установки можно растянуть нагревательный мат до максимального растяжения 35 с шагом 1 0 см которое будет соответствовать удельной мощности 111 Вт м2 Проследите расположение датчика долж но быть внутри нагревательного мата рис 1 или между двумя матами рис 2 на равном расстоянии относительно вит ков греющего кабеля Не устанавливайте датчик температуры пола между витками нагревательного кабеля рис 3 Варианты установки рис 1 рис 2 Внимание Состояние мата для стандарт ной установки это растяжение на 10 Не устанавливайте менее чем на 10 растяжения Уложите нагревательный мат на обо греваемую поверхность следуя схеме укладки рис 3 Расстояние А между параллельно размещен ными нагревательными проводами должно составлять не менее 60 от расстояния В Прикрепите конец эластичной полоски 8 Сделайте контрольное измерение сопротивления нагревательного мата и датчика температуры пола после крепления к основанию пола Растяните мат до достижения итогового положения и закрепите его концы Выведите питающие кабели нагрева тельного мата к месту расположения терморегулятора через подготовленную в стене канавку 7 Расположите нагревательный мат от носительно датчика температуры пола 9 Установите терморегулятор согласно прилагающейся к нему инструкции Монтаж необходимо производить только при отключенном сетевом напряжении 10 Произведите проверку работоспособ ности системы Проверьте электрические соедине ния подключения к терморегулятору установочных проводов матов датчика проводов питания согласно паспорту
