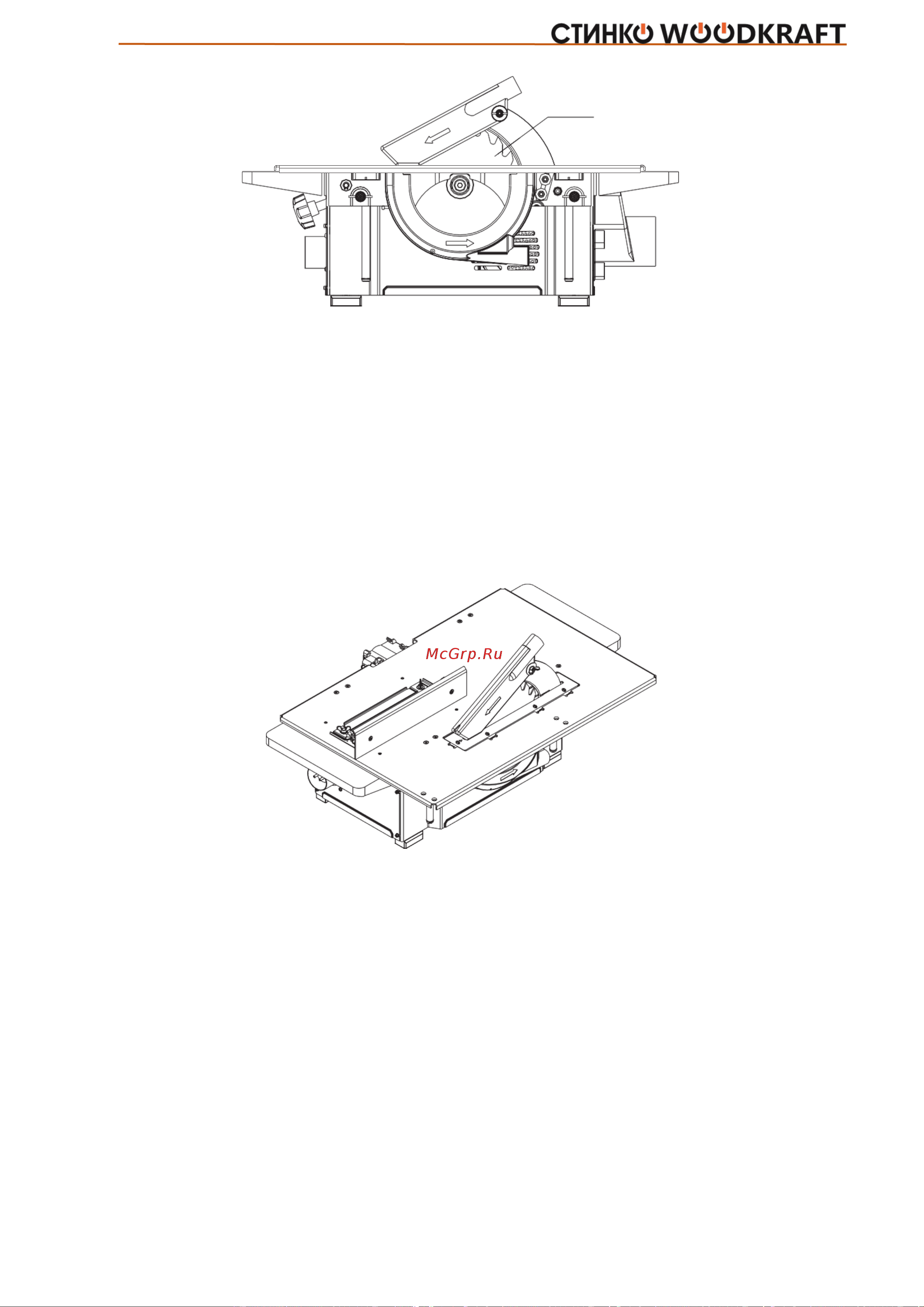

Рисунок 8. Приспособление пильное.

6.9.5 Установка глубины пропила

Установка определенной глубины пропила достигается перемещением стола вверх–вниз

(рис. 18). Для этого необходимо расфиксировать стержни опор, отвернув гайки-барашки 46 и

переместить стол на необходимую глубину пропила, по шкале, имеющейся на расклинивающем

ноже. Поочередно фиксируя опоры, установите стол параллельно столу 93 и лыже 94

строгальной станка.

Параллельность установки контролируйте измерением расстояния между плоскостью стола и

лыжи, или столом строгальной станка в четырех точках.

6.9.6 Распиловка вдоль волокон под углом с помощью линейки

Рисунок 9.

Линейка пильная получается заменой линейки 59 (рис. 16) на линейку 128 (рис. 18).

Для этого необходимо:

• отвинтить два винта 60;

• снять линейку 59;

• установить линейку 128;

• установить линейку пильную на плоскость стола 122;

• закрепить винтами-барашками 133.

Положение линейки можно менять, изменяя расстояние от пильного диска до линейки,

перемещением в пазах основания и перестановкой в отверстиях стола. Таким образом, может

быть установлена любая ширина распила.

Линейка пильная устанавливается как перпендикулярно к столу, так и под углом.

Для распиловки под углом необходимо (рис. 16):

• ослабить крепление гаек-барашков 67;

• установить линейку на нужный угол;

5 мм

max
