Станки деревообрабатывающие
опасность поражения электрическим током при неправильной прокладке электрического
шнура;
опасность получения ожога, вследствие касания предметов с высокой температурой
(режущий инструмент после остановки станка).
Для уменьшения воздействия шума, возникающего при работе станка, обязательно
используйте средства индивидуальной защиты органов слуха (вкладыши противошумные). Для
защиты дыхательных путей от пыли используйте маску.
Для обеспечения безопасной работы станка, суммарная продолжительность нахождения
работающего в зоне обслуживания без средств индивидуальной защиты от шума должна быть
не более 0,64 часа.
Обеспечьте надежное хранение станка. Храните его в сухом, недоступном для детей месте.
В случае поломки ремонт станка должен осуществляться квалифицированным специалистом с
использованием оригинальных запасных частей.
5.
УСТРОЙСТВО СТАНКА
Станок представляет собой электромеханическое устройство. В качестве привода используется
асинхронный электродвигатель. Вращение от двигателя к ножевому барабану (выходному концу
вала) передается с помощью клиноременной передачи.
Конструкция станка позволяет быстро и легко переналаживать его на одну из выполняемых
операций, описанных в разделе 1.
Питание станка осуществляется с помощью гибкого съемного кабеля от однофазной сети
переменного тока с защитным (заземляющим) проводом.
Конструкция станка и дополнительных приспособлений, взаимосвязь деталей отражена на
рис. 16-21.
Схемы электрических соединений представлены на рис. 1-2.

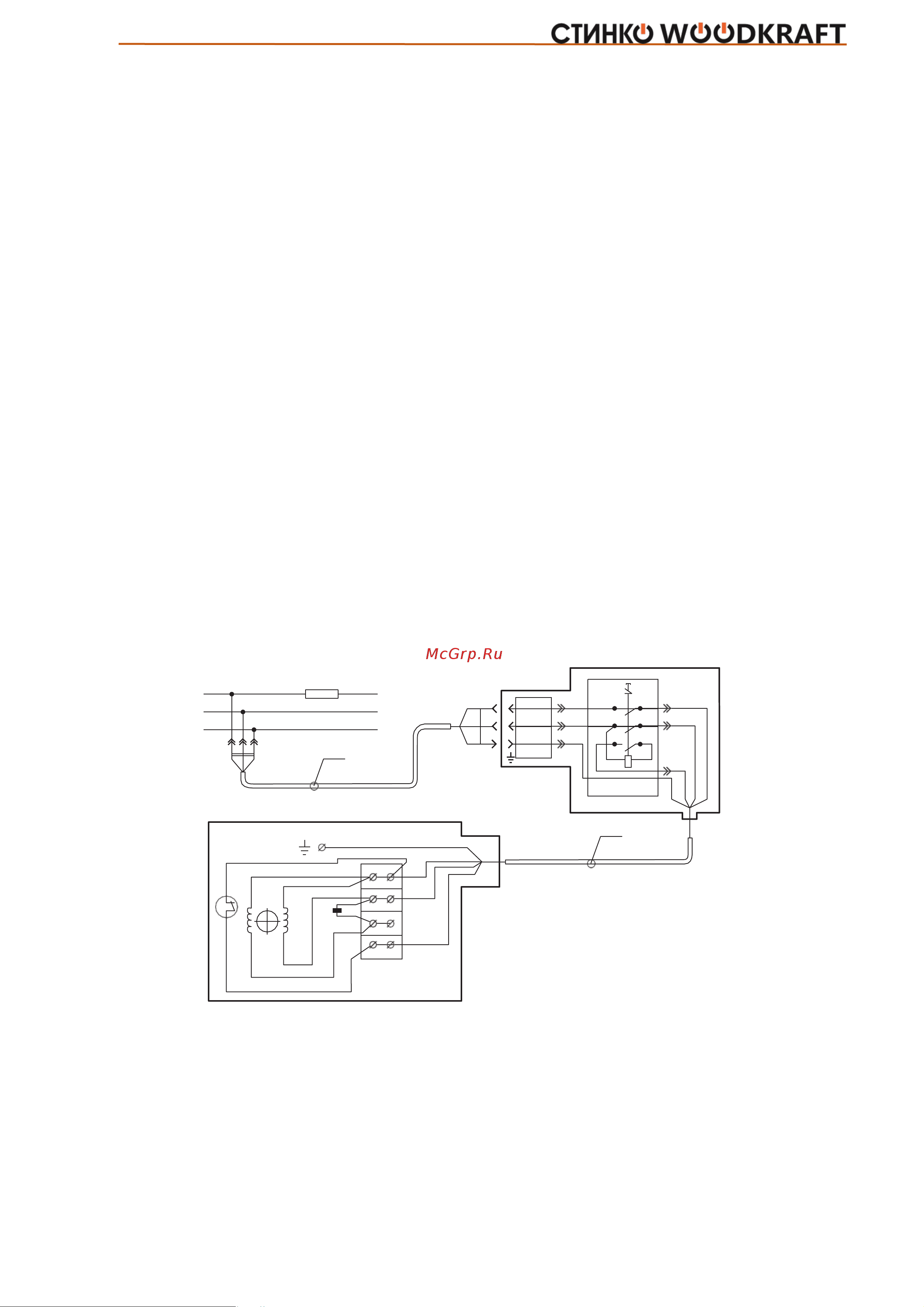

Рисунок 1. Электрическая схема. WOODKRAFT ST-2200, WOODKRAFT ST-2200 MAX
S ― выключатель; M ― асинхронный электродвигатель; K1 ― съемный гибкий кабель с заземляющей
жилой; K2 ― кабель подключения электродвигателя.
1~50 Гц 230 В
20 А
L
N
PE
S
коричневый
голубой
K1
черный
M
зеленый/желтый
зеленый/желтый
K2
T2
коричневый
F
Z1
U1
белый
красный
черный
CB
голубой
T1
голубой
черный
Z2
U2
(24) (23)
b
a
PE
P224
(34) (33)
N
L1
0
1
(43)
(44)
T
