• для натяжения ремня следует отвернуть гайку 2 и усилием руки, переместив шкив

двигателя вниз — увеличить натяжение ремня; вверх — уменьшить натяжение ремня.

Прогиб ремня должен быть в пределах 3÷4 мм при нажатии на него с усилием 7Н (≈0,7

кг);

• после натяжения ремня затянуть гайку 2, кожух установить на место и закрепить винтами 1.

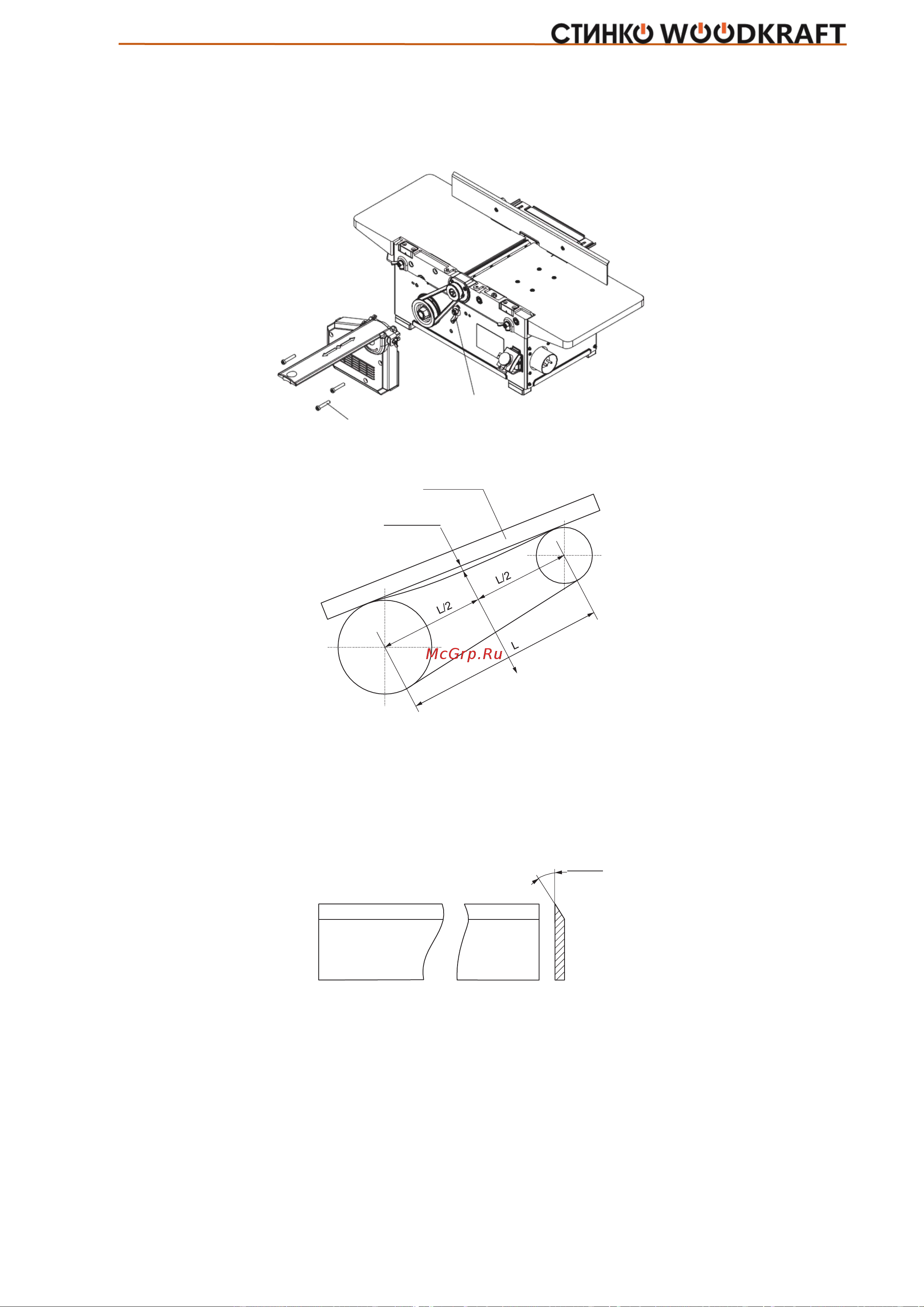

Рисунок 12.

линейка

Рисунок 13.

Периодически, по мере затупления, необходимо производить заточку или замену строгальных

ножей. Угол заточки ножа приведен на рис. 14. Угол 35° — для мягких пород, 45° — для

твердых пород дерева.

Режущая кромка ножа должна быть острой и не иметь завалов. На ней не должно быть

зазубрин, грубых рисок и трещин.

40°±2°

Рисунок 14.

Для замены и установки ножей необходимо (рис. 5):

• освободить нож 1, отвернув специальные болты 2 до упора в клин 3;

• сместить клин 3 в пазе барабана до выхода штифтов 4 из пазов ножа, при этом пружина

5, подпирающая нож, поднимает его вверх.

• произвести замену ножа, установив его симметрично относительно барабана, после чего

необходимо произвести его установку по п. 6.7.1.

При установке новых ножей, замене деталей их крепления (клиньев или болтов), а также после

заточки ножей разность суммарной массы комплекта ножей с деталями их крепления,

предназначенных для установки в каждый из пазов ножевого барабана, не должна превышать

1 г.

3...4 мм

F=(7±0,1)H
