47

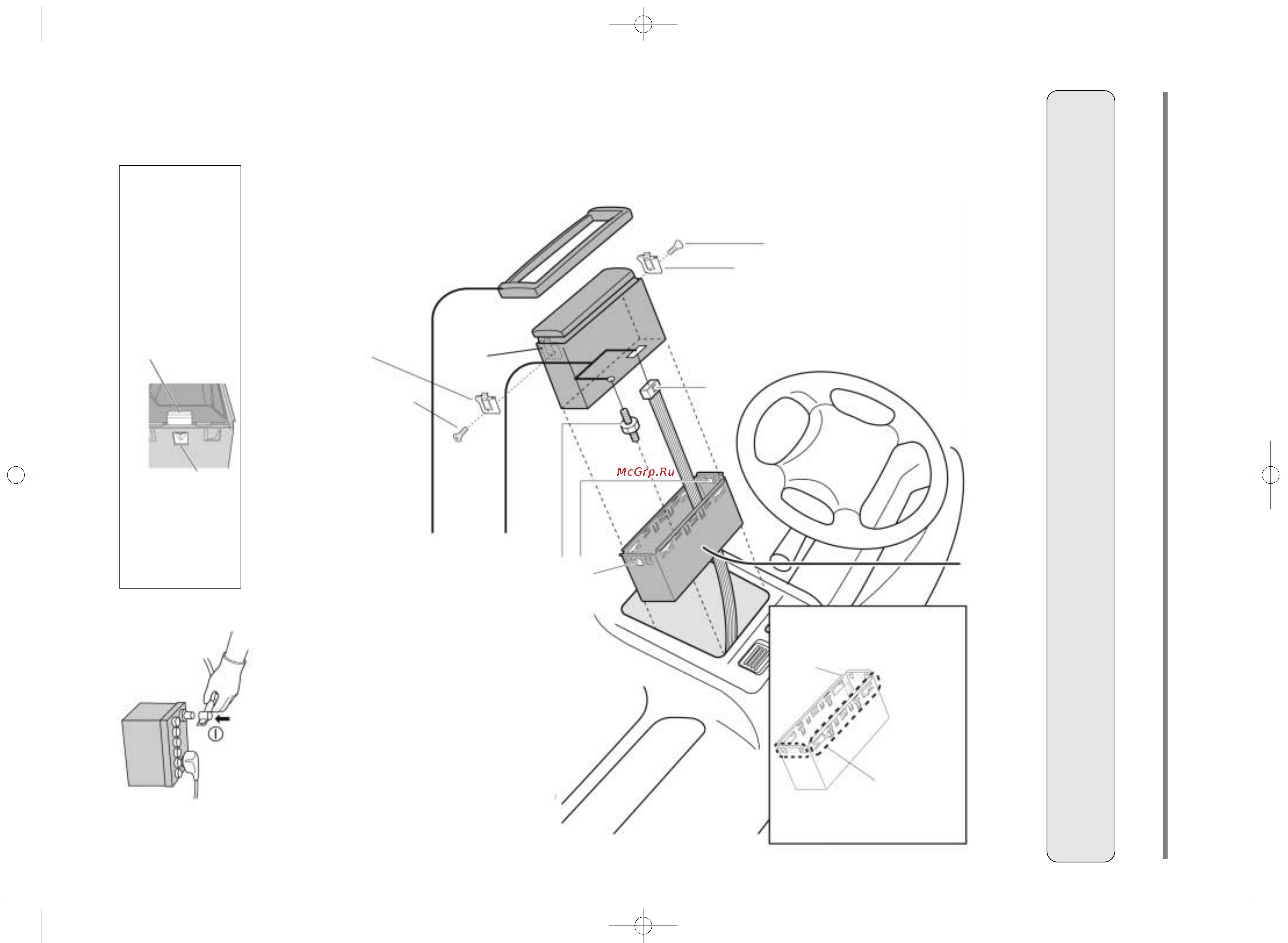

Фиксирующий
зажим (❈)
0 Винт с плоской головкой
(5 мм∅ х 6 мм)
0 Винт с плоской головкой
(5 мм∅ х 6 мм)
9 Фиксирующий зажим (Л)
8 Фиксирующий зажим (П)
3 Разъем кабеля питания
Монтажные отверстия
2 Крепежный болт
1 Монтажный кожух
Лепестки
Предупреждения:
• å˚ ̇ÒÚÓflÚÂθÌÓ ÂÍÓÏẨÛÂÏ Ç‡Ï ÔÓθÁÓ‚‡Ú¸Òfl Ô˜‡Ú͇ÏË ÔË ËÌÒÚ‡ÎÎflˆËË ÛÒÚÓÈÒÚ‚‡, ˜ÚÓ·˚ ÒÎÛ˜‡ÈÌÓ Ì ÔÓ‡ÌËÚ¸Òfl.
• éÚ„Ë·‡fl ÏÓÌÚ‡ÊÌ˚ ÎÂÔÂÒÚÍË ÍÓÊÛı‡ ÔË ÔÓÏÓ˘Ë ÓÚ‚ÂÚÍË, ·Û‰¸Ú ÓÒÚÓÓÊÌ˚, ˜ÚÓ·˚ Ì ÔÓ‡ÌËÚ¸ ÛÍË.
Прежде всего выполните все электрические соединения,
а затем еще раз проверьте их правильность. (См. стр. 50)
Входящий в комплект монтажный кожух
1 разра-
ботан специально для данного устройства. Не поль-
зуйтесь им для закрепления других моделей
устройства.
Вставьте монтажный кожух
1 в нишу
приборной панели и с помощью отвертки
прижмите монтажные лепестки.
После установки устройства вновь подсо-
едините кабель к отрицательной (-)
клемме аккумулятора.
Установите на место декоративную окан-
товку
5.
Прикрепите декоративную окантовку после
установки основного устройства в автомоби-
ле. Снимите переднюю панель для прикреп-
ления декоративной окантовки.
Прикрепите фиксирующие зажимы
8 и
9 к устройству.
Закрепите заднюю панель устройства.
После фиксации крепежного болта
2 и
разъема кабеля питания
3, прикрепите зад-
нюю часть устройства к корпусу автомобиля
одним из способов (а) или (б), описанных на
предыдущей странице.
¡
¢
£
™
Монтажные лепестки, которые надо прижать,
различаются в зависимости от модели автомобиля.
Чтобы надежно установить устройство, полностью
загните все лепестки, так чтобы во время движения
автомобиля не возникало дребезжания.
Пример:
Прочно зафиксируйте
зажимы (❈) в специальных
отверстиях монтажного кожуха
Фиксирующий зажим
Монтажное отверстие
CQ-DFX802N .qxd 22.04.02 16:49 ‚˜ Page 47
