Panasonic CQ-DFX802N [50/64] Подключение электрических проводов
![Panasonic CQ-DFX802N [50/64] Подключение электрических проводов](/views2/1000883/page50/bg32.png)
50
Подключение электрических проводов
Меры предосторожности (соединитель ISO)
• Конфигурация разъема питания должна соответство-
вать стандарту ISO.
• В некоторых моделях автомобилей конфигурация
разъемов может отличаться от стандарта ISO.
• Убедитесь, что конфигурация разъемов в вашем авто-
мобиле соответствует стандарту ISO.
• Для автомобилей типов А или В измените подсоедине-
ние красного и желтого проводов, как показано на ри-
сунке ниже.
• После выполнения всех соединений следует заизоли-
ровать детали, обозначенные на схеме звездочкой
(*), при помощи изоляционной ленты.
Примечание:
èÓ ÔÓ‚Ó‰Û ‡‚ÚÓÏÓ·ËÎÂÈ, Ì ÓÚÌÓÒfl˘ËıÒfl Í Í·ÒÒ‡Ï Ä Ë Ç,
ÔÓÍÓÌÒÛθÚËÛÈÚÂÒ¸ ‚ χ„‡ÁËÌÂ, ÒÔˆˇÎËÁËÛ˛˘ÂÏÒfl ̇
ÔÓ‰‡Ê ˝ÚËı ‡‚ÚÓÏÓ·ËÎÂÈ.
Батарея 15 А
Стандарт ISO
А7: IGN или АСС (переключаемый источник питания 12 В)
А4: Батарея (постоянный источник питания +12 В)
Автомобиль типа А
А7: Батарея (постоянный источник питания +12 В)
А4: IGN или АСС (переключаемый источник питания 12 В)
Автомобиль типа В
А7: IGN или АСС (переключаемый источник питания 12 В)
А4: Нет подключения
(Красный) (Красный)
(Желтый) (Желтый)
(Красный) (Желтый)
(Желтый) (Красный)
(Красный) (Красный)
(Желтый) (Желтый)
Батарея 15 А
Батарея 15 А
Антенна
(П) (красный)
(Л) (белый)
(П) (красный)
(Л) (белый)
(П) (красный)
(Л) (белый)
(П) (красный)
(Л) (белый)
(П) (красный)
(Л) (белый)
Провод для
подключения к
входному разъему
для CD-чейнджера
Провод для
подключения
сабвуфера
(монофонический)
Провод для
подключения к
входному разъему
AUX
Провод для
подключения к
выходу
предусилителя
(тыловой канал)
Провод для
подключения к
выходу
предусилителя
(фронтальный
канал)
3Разъем
питания
6 Антенный
адаптер
стандарта ISO
(Если необходим)
Разъем для
управления
CD-чейнджером

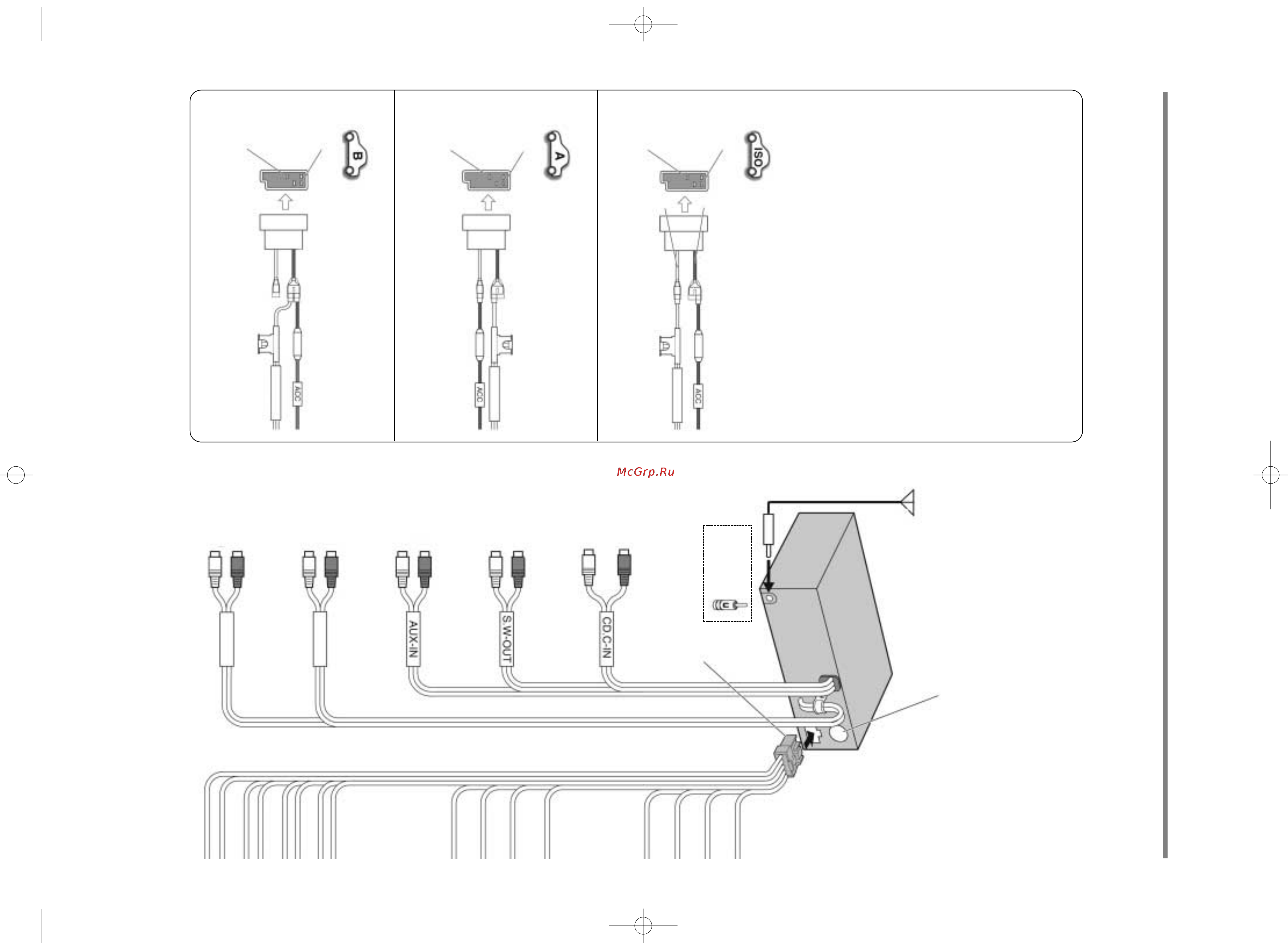

Схема подключения проводов
CQ-DFX802N
ТЫЛОВОЙ
ФРОНТАЛЬНЫЙ
CQ-DFX802N .qxd 22.04.02 16:49 ‚˜ Page 50
