53
Провод заземления (черный)
Подсоединяется к зачищенному металлическому
участку шасси автомобиля.
Аккумуляторный провод (желтый)
К автомобильному аккумулятору,
непрерывная подача +12 В постоянного тока.
Провод заземления (черный)
Подсоединяется к зачищенному металлическому
участку шасси автомобиля.
Аккумуляторный провод (желтый)
К автомобильному аккумулятору,
непрерывная подача +12 В постоянного тока.
Разъем питания
(Поставляется с CX-DP9061EN)
Разъем питания
(Поставляется с CX-DP9061EN)
Кабель DIN
Кабель RCA
Кабель RCA
Кабель DIN
Кабель RCA
(Поставляется с
CA-CD55EN)
Провод управления двумя CD-чейнджерами
(коричневый с белой полосой)
3Разъем
питания
CD-чейнджер с
распознаванием CD-текста
CX-DP9061EN
Селектор для двух
CD чейнджеров
(CA-CD55EN)
CD-чейнджер с
распознаванием CD-текста
CX-DP9061EN
Усовершенствование системы

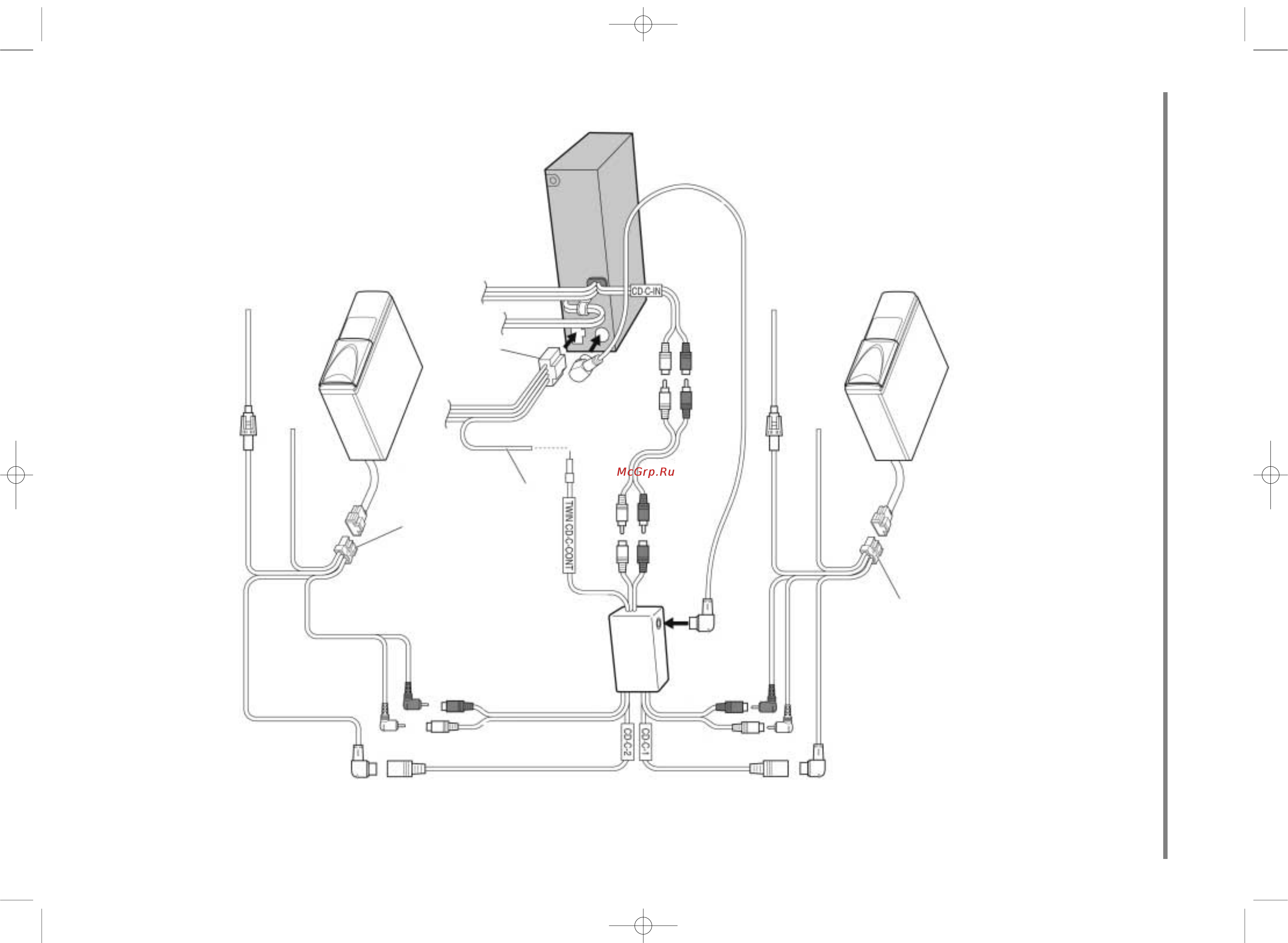

Пример 2: Подключение двух CD-чейнджеров
Примечание:
óÚÓ·˚ ÔÓ‰Íβ˜ËÚ¸ ‰‚‡ CD-˜ÂÈ̉ʇ, ÌÂÓ·ıÓ‰ËÏÓ ‰ÓÔÓÎÌËÚÂθÌÓ ÔËÓ·ÂÒÚË ÒÂÎÂÍÚÓ ‰Îfl ‰‚Ûı CD-˜ÂÈ̉ÊÂÓ‚ (CA-CD55EN).
(П) (красный)
(Л) (белый)
(П) (красный)
(Л) (белый)
(П)
(красный)
(Л)
(белый)
(П)
(красный)
(Л)
(белый)
CQ-DFX802N .qxd 22.04.02 16:49 ‚˜ Page 53
