51
Батарея 15 А
Предохранитель 15 А

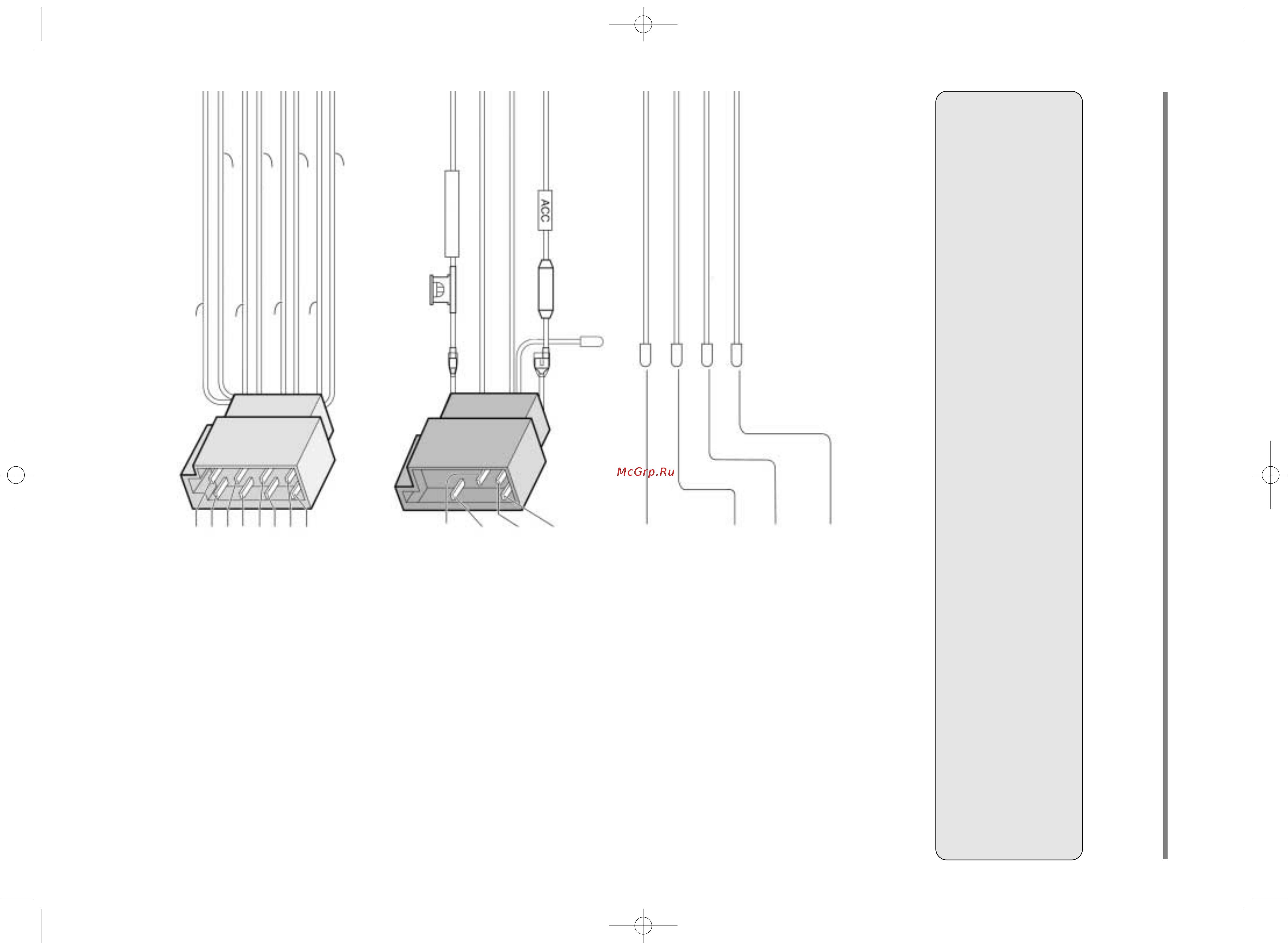

Провода динамиков
В8 Левый тыловой динамик -
В7 Левый тыловой динамик +
В6 Левый фронтальный динамик -
В5 Левый фронтальный динамик +
В4 Правый фронтальный динамик -
В3 Правый фронтальный динамик +
В2 Правый тыловой динамик -
В1 Правый тыловой динамик +
С1: Провод внешнего приглушения звука (оранжевый).
Подключается к разъему Navi Mute автомобильной навига-
ционной системы Panasonic или к проводу приглушения
звука автомобильного телефона.
С2: Провод управления двумя CD-чейнджерами
(коричневый с белой полосой)
С3: Провод внешнего пульта ДУ (коричневый с черной
полосой) Если Вы используете внешний пульт ДУ, произве-
денный не фирмой Panasonic, обратитесь к производителю
этого изделия перед подключением.
С4: Провод управления питанием внешнего усилителя
(синий с белой полосой). К внешнему усилителю.
А8: Провод заземления (черный) Подсоединяется к зачи-
щенному металлическому участку шасси автомобиля.
А7: Провод питания (АСС или IGN) (красный) К источни-
ку питания АСС, +12 В постоянного ток
А4: Аккумуляторный провод (желтый) К автомобильно-
му аккумулятору, непрерывная подача +12 В постоянного
тока
А5: Провод управления реле электроприводной ан-
тенны (синий)
(К электроприводной антенне) (макс. 500 мА)
Этот провод не предназначен для использования с антен-
ной, имеющей переключатель привода.
Примечание:
Электроприводная антенна выдвигается автоматиче-
ски при включении устройства.
Сопротивление (1 кОм)
Не используется
А7 (красный)
А8 (черный)
А5 (синий)
А4 (желтый)
(оранжевый)
(коричневый с белой полосой)
(коричневый с черной полосой)
(синий с белой полосой)
В8 (зеленый с черной полосой)
Соединитель ISO A (черный)
Соединитель ISO B (коричневый)
В6 (белый с черной полосой)
В4 (серый с черной полосой)
В2 (фиолетовый с черной полосой)
В7 (зеленый)
В5 (белый)
В3 (серый)
В1 (фиолетовый)
Предупреждения:
• è‰ ÔÓ‰Íβ˜ÂÌËÂÏ ÒËÒÚÂÏ˚ Ôӂ¸Ú ÒÓ‰ËÌËÚÂÎË, Ëϲ˘ËÂÒfl ‚ LJ¯ÂÏ ‡‚ÚÓÏÓ·ËΠ(ÒÏ. Ô‰ÛÔÂʉÂÌËfl ÌËÊÂ).
• чÌÌÓ ÛÒÚÓÈÒÚ‚Ó Ô‰̇Á̇˜ÂÌÓ ‰Îfl ÛÒÚ‡ÌÓ‚ÍË ‚ ‡‚ÚÓÏÓ·ËÎÂ, Ëϲ˘ÂÏ Á‡ÁÂÏÎÂÌË ÓÚˈ‡ÚÂθÌÓ„Ó ÔÓÎ˛Ò‡ 12-Ç ËÒÚÓ˜ÌË͇ ÚÓ͇.
• ÇÓ ËÁ·ÂʇÌË ÔÓ‚ÂʉÂÌËfl ÛÒÚÓÈÒÚ‚‡ ÔË ‚˚ÔÓÎÌÂÌËË ÒÓ‰ËÌÂÌËÈ ÒÚÓ„Ó ÒΉÛÈÚ ÒıÂÏ ÔÓ‰Íβ˜ÂÌËfl.
• ᇘËÒÚËÚ ÍÓ̈˚ ÔÓ‚Ó‰Ó‚, ÒÌfl‚ ÔËÏÂÌÓ 5 ÏÏ ËÁÓÎflˆËÓÌÌÓ„Ó ÒÎÓfl (ÚÓθÍÓ ‰Îfl ÔÓ‚Ó‰Ó‚ Ò ÒÓ‰ËÌËÚÂÎflÏË, Ì Óڂ˜‡˛˘ËÏË Òڇ̉‡ÚÛ ISO).
• ç ÔÓ‰Íβ˜‡ÈÚ ‡Á˙ÂÏ ÔËÚ‡ÌËfl Í ÛÒÚÓÈÒÚ‚Û ‰Ó Á‡‚¯ÂÌËfl ‚ÒÂı ÌÂÓ·ıÓ‰ËÏ˚ı ÒÓ‰ËÌÂÌËÈ.
• ÇÓ ËÁ·ÂʇÌË ÍÓÓÚÍÓ„Ó Á‡Ï˚͇ÌËfl ̇ ¯‡ÒÒË ‡‚ÚÓÏÓ·ËÎfl ̇‰ÂÊÌÓ Á‡ËÁÓÎËÛÈÚ ‚Ò ӄÓÎÂÌÌ˚ ˜‡ÒÚË ÔÓ‚Ó‰Ó‚. ë‚ÂÈÚ ‚Ò ͇·ÂÎË ‚
Ê„ÛÚ Ë Ì ‰ÓÔÛÒ͇ÈÚ ÒÓÔËÍÓÒÌÓ‚ÂÌËfl ‡Á˙ÂÏÓ‚ ͇·ÂÎÂÈ Ò ÏÂÚ‡Î΢ÂÒÍËÏË ‰ÂÚ‡ÎflÏË ‡‚ÚÓÏÓ·ËÎfl.
