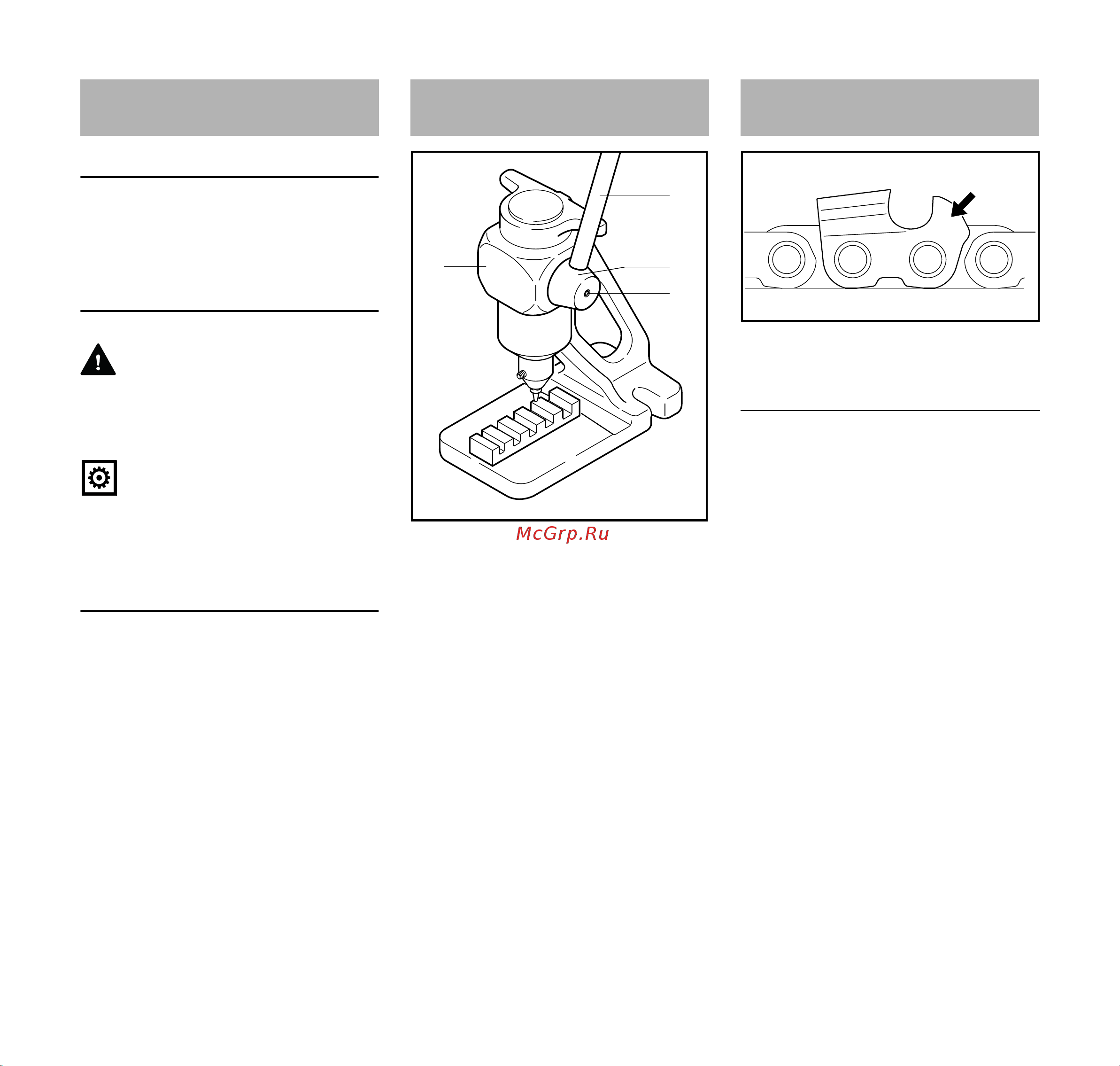

NG 4
English
8
Pictograms
All the pictograms attached to the
machine are shown and explained in this
manual.
Symbols in text
WARNING
Warning where there is a risk of an
accident or personal injury or serious
damage to property.
NOTICE
Caution where there is a risk of
damaging the machine or its individual
components.
Engineering improvements
STIHL's philosophy is to continually
improve all of its products. For this
reason we may modify the design,
engineering and appearance of our
products periodically.
Therefore, some changes, modifications
and improvements may not be covered
in this manual.
N Use two screws and washers to
mount the base (1) to the
workbench.
N Fit the handle (2) in eccentric pin (3)
and secure it in position with the set
screw (4).
The chain pitch (a) is marked on the
depth gauge end of each cutter.
Guide to Using this Manual Assembling the Unit
4
2
1
3
586BA008 KN
Chain Pitch
Mark (a) Chain pitch
71/4" P
1 or 1/4 1/4"
6 or P, PM 3/8" P
2 or 325 .325"
3 or 3/8 3/8"
4 or 404 .404"
689BA027 KN
a
