NG 4
español
20
Símbolos gráficos
Todos los símbolos gráficos existentes
en la máquina están explicados en este
manual de instrucciones.
Marcación de párrafos de texto
ADVERTENCIA
Advertencia de peligro de accidente y
riesgo de lesiones para personas y de
daños materiales graves.
INDICACIÓN
Advertencia de daños de la máquina o
de los diferentes componentes.
Perfeccionamiento técnico
STIHL trabaja permanentemente en el
perfeccionamiento de todas las
máquinas y dispositivos; por ello, nos
reservamos los derechos relativos a las
modificaciones del volumen de
suministro en la forma, técnica y
equipamiento.
De los datos e ilustraciones de este
manual de instrucciones no se pueden
deducir por lo tanto derechos a
reclamar.

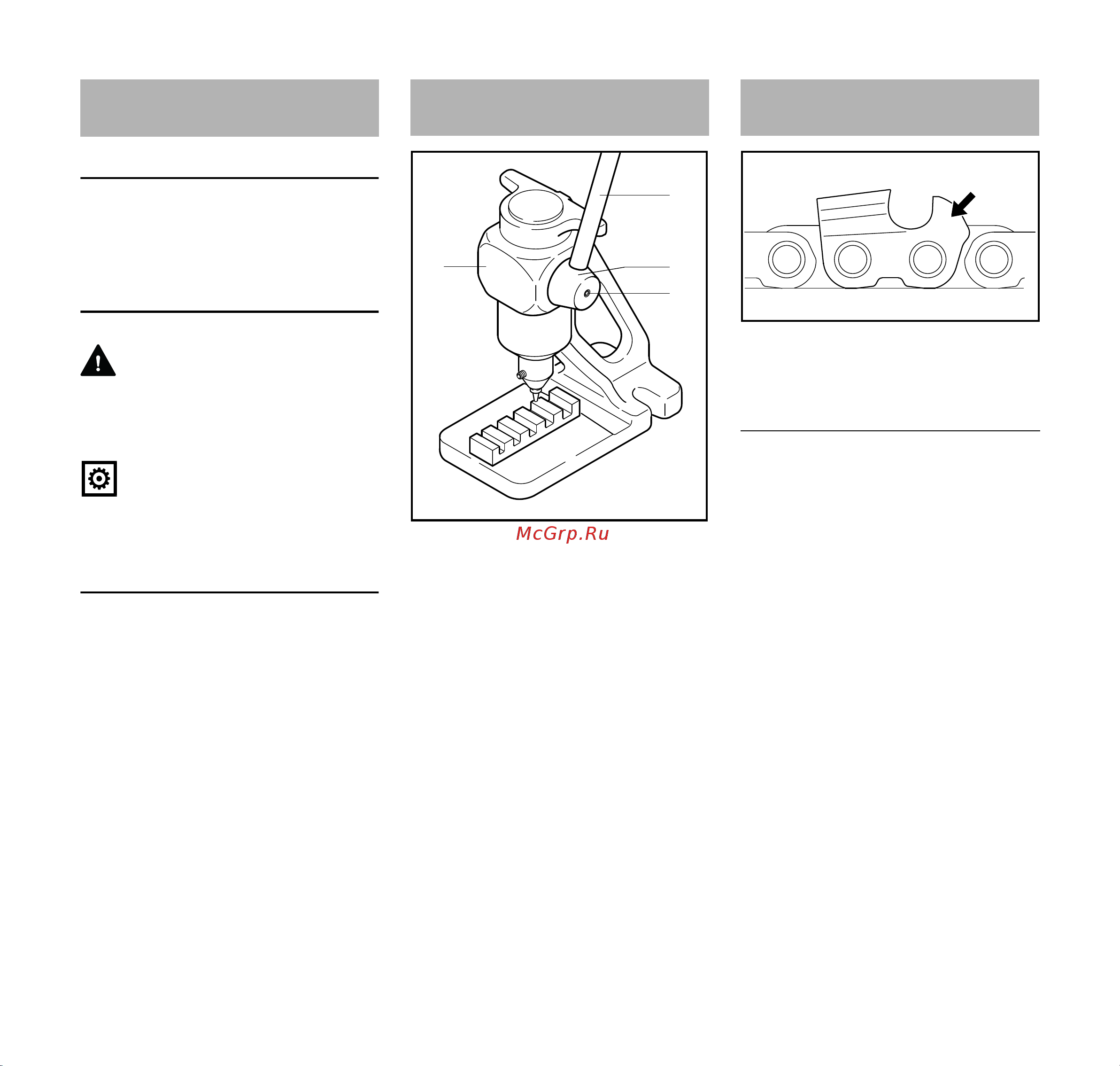

N Fijar el montante (1) con dos
tornillos y arandelas en el banco de
trabajo
N Insertar la palanca (2) en el orificio
del perno excéntrico (3) e
inmovilizarla con una espiga
roscada (4)
La marca (a) del paso de cadena está
estampada en la zona del limitador de
profundidad de cada diente de corte.
Notas relativas a este
manual de instrucciones
Completar la máquina
4
2
1
3
586BA008 KN
Paso de cadena
Marca (a) Paso de cadena
71/4" P
1 ó 1/4 1/4"
6 o P, PM 3/8" P
2 ó 325 .325"
3 ó 3/8 3/8"
4 ó 404 .404"
689BA027 KN
a
