NG 4
deutsch
3

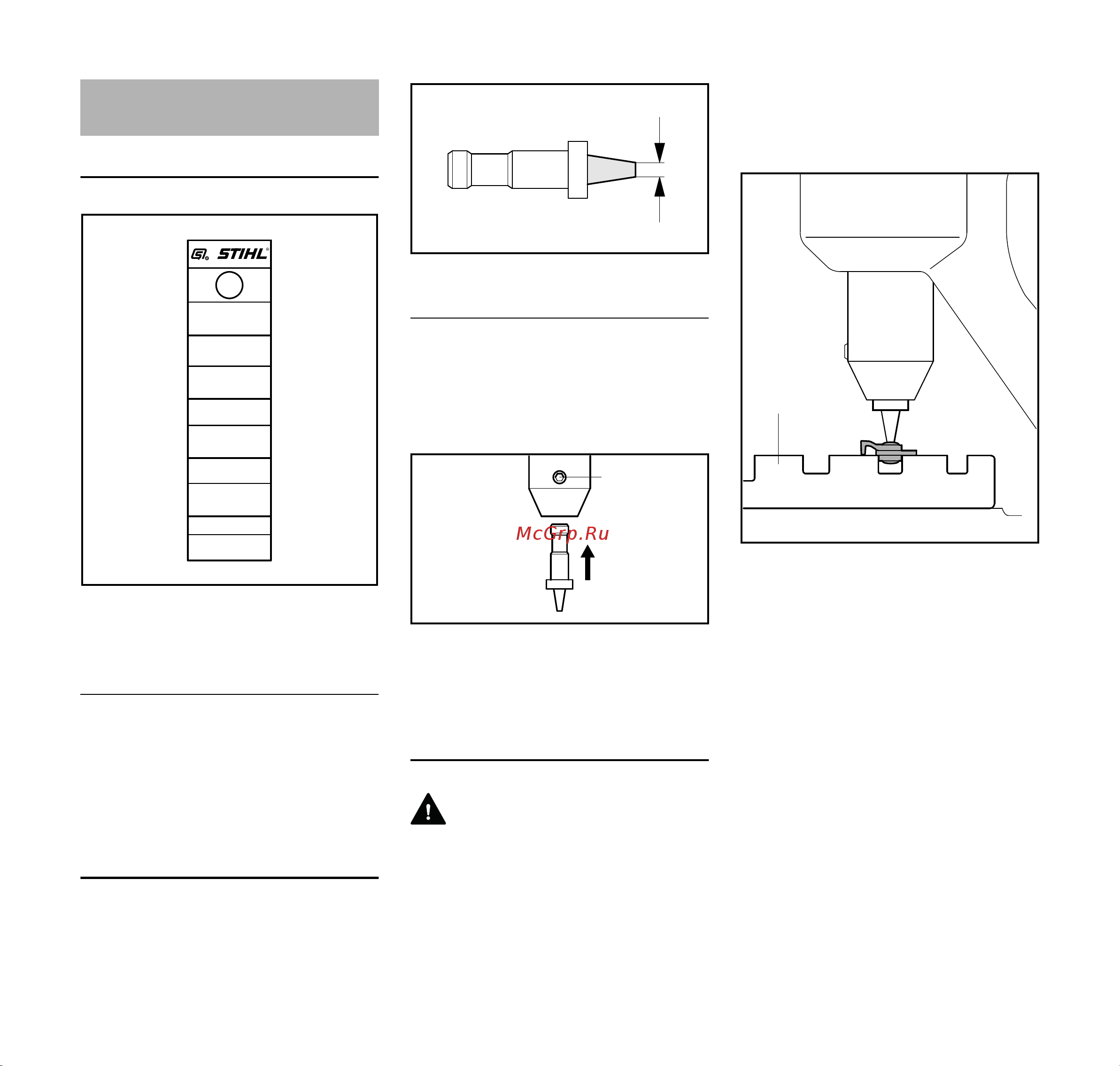

Matrizenbeschriftung
In die Matrize sind für STIHL Sägeketten
Aufnahmen eingearbeitet und
gekennzeichnet:
Dorn auswählen
N den zur Kettenteilung passenden
Dorn auswählen
N ausgewählten Dorn (1) in die
Werkzeugaufnahme (2) stecken
und mit dem Gewindestift (3)
festklemmen
Entnieten
WARNUNG
Unsachgemäß ausgeführte Arbeiten
können zu Schäden an der Sägekette
führen und erhöhen die
Verletzungsgefahr!
Bei Arbeiten mit der Sägekette
Schutzhandschuhe anziehen –
Verletzungsgefahr durch die scharfen
Schneidezähne.
N Matrize (4) auf die Grundplatte
legen
N Sägekette auf die Matrize legen – zu
entnietender Schneidezahn nach
oben, Verbindungsglied in die
entsprechende Aufnahme, z. B. bei
Sägekette 3/8“-Rapid in die
Aufnahme 3/8 R bzw. 3/8
Entnieten
Kettenteilung Kennzeichnung
1/4" P 1/4P
1/4", 3/8" P 1/4 + Picco,
1/4+3/8P
.325" .325 R, .325
3/8" 3/8 R, 3/8
.404" .404 R, .404
588BA014 KN
.404
3/8
.325
1/4+3/8P
1/4P
Kettenteilung Dorndurchesser
mm Zoll
1/4" P 1,2 0,047
1/4" 1,6 0.063
.325" 2,2 0.087
3/8" P, 3/8" 2,2 0.087
.404" 2,2 0.087
588BA003 KN
2
588BA004 KN
1
3
586BA005 KN
4
