3. Описание конструкции
Гибка арматуры происходит вокруг оси вращения поворотного диска. Поворотный
диск приводится во вращение при помощи электромотора и редуктора. Гибка про-
изводится как в ручном, так и автоматическом режиме. Требуемый радиус, форма
и углы изгиба арматуры достигаются путем выбора определенных втулок и углов
поворота диска.
Для транспортировки используйте рым-болты.
• Пользуйтесь колесами только для перемещения на небольшие расстояния и для
размещения на горизонтальной и ровной поверхности.
8. Обслуживание и диагностика
Станок должен находиться в сухом, чистом месте. Попадание песка или влаги
в станок ведет к преждевременному выходу его из строя. Также необходимо
периодически проводить ТО.
По окончании рабочего дня, проведите ежедневное ТО:
• Уберите арматуру и все приспособления с рабочего места;
• Очистите рабочее место (поворотный диск, упорная рейка, концевые выключатели)
от окалины и прочего мусора;
• Смажьте смазкой типа «литол» все отверстия для пальцев на диске и в суппорте;
• Отключите станок (установите переключатель фаз в положение 0)
• Если станок находится под открытым небом, укройте его водонепроницаемым
полотном.
Каждую неделю проводите еженедельное ТО:
• Проверьте уровень масла. Также осмотрите снаружи и внутри станок на предмет
утечек масла;
• Проверьте натяжение приводных ремней;
• Очистите и продуйте сжатым воздухом поворотный диск и концевые выключатели;
• Во время длительных пауз в эксплуатации оборудования необходимо нанести
смазочные материалы на поверхность поворотного диска и поместить станок
в сухое, хорошо проветриваемое помещение, во избежание появления коррозии.
Раз в месяц рекомендуется переворачивать поворотный диск на 180 градусов, для
обеспечения равномерного износа деталей и продления срока службы станка.
8.1 Смазка
В данном станке используется промышленное трансмиссионное масло. Уровень
масла должен находиться в пределах между указанными метками на окне контроля
уровня масла. Первая замена смазки производится через три месяца после начала
использования. После этого замена производится один раз в год. Также
рекомендуется заменять масло при работе в зимний период. Перед заменой
масла необходимо открутить пробку для слива масла в коробке редуктора, затем
включить двигатель, чтобы слить выработанное масло. После этого пробку
необходимо тщательно закрутить и залить чистое масло.
10 3
Таблица 3Комплектация моделей
Периферийные
пальцы
Г-35
40
2 шт
1 шт
44
42
44
30
3 шт
ø, мм к-во
35
32
44
32
35
32
22
40
54
40
35
40
25
40
20
42
54
42
35
42
25
42
20
45
62
45
50
45
42
45
35
46
62
46
42
46
36
46
24
45
28
40
3 шт
44
50
50
42
2 шт
1 шт
50
45
46
50
3 шт
1 шт
50
Г-40
Г-42
Г-55
Г-50
Центральные пальцы,
ø мм
Обкатные ролики,
ø мм
35
77
35
67
35
57
44
98
44
83
44
73
44
58
44
97
44
83,5
44
74
44
59
50
118
50
108
50
83
50
73
50
128
50
118
50
108
50
83
50
73
Защитная крышка
Поворотный диск
Окно для контроля
уровня масла
Панель управления
Корпус
Передняя дверца
Ящик
с инструментами
Ножная педаль

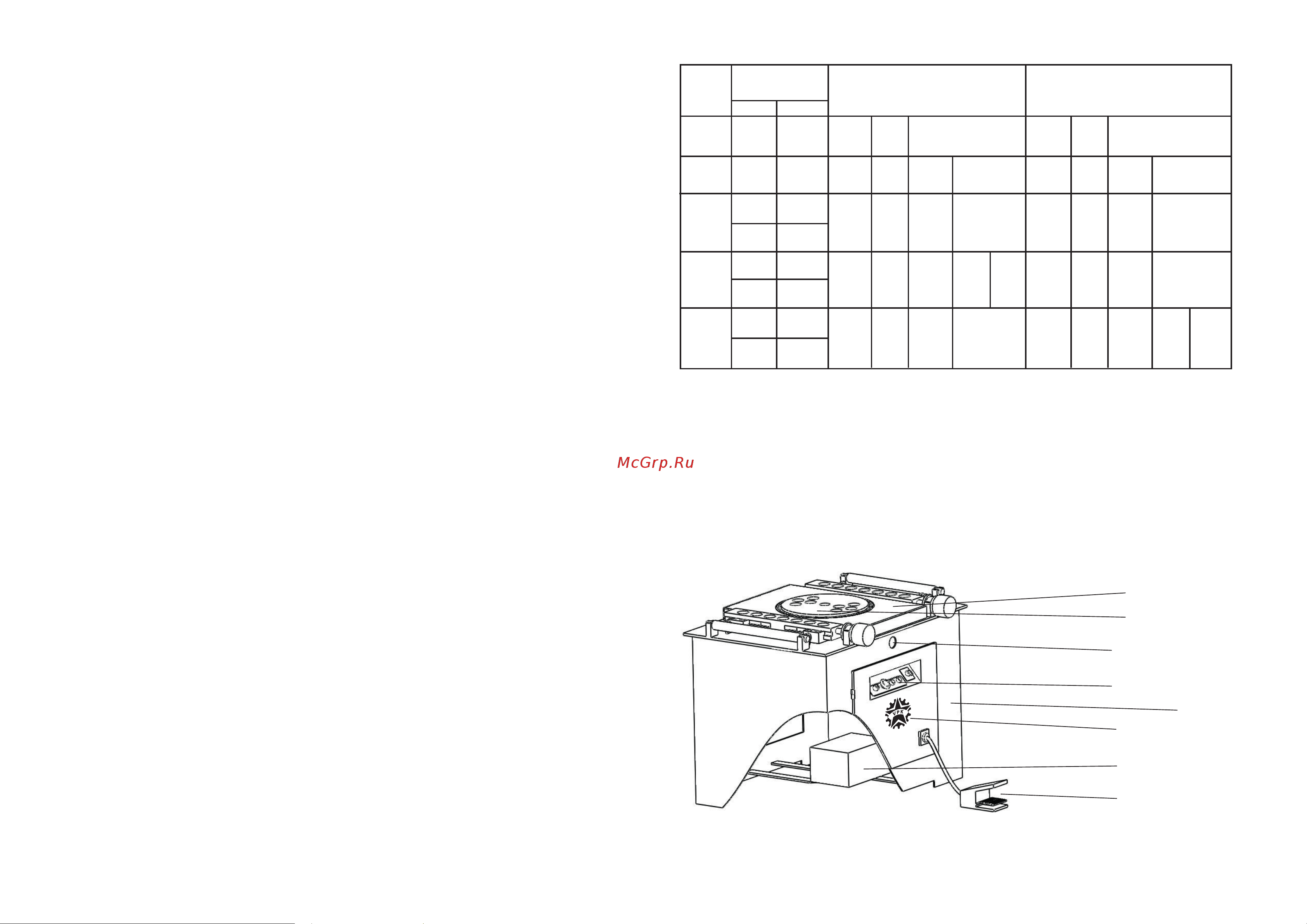

Рис. 1 Общий вид станка
