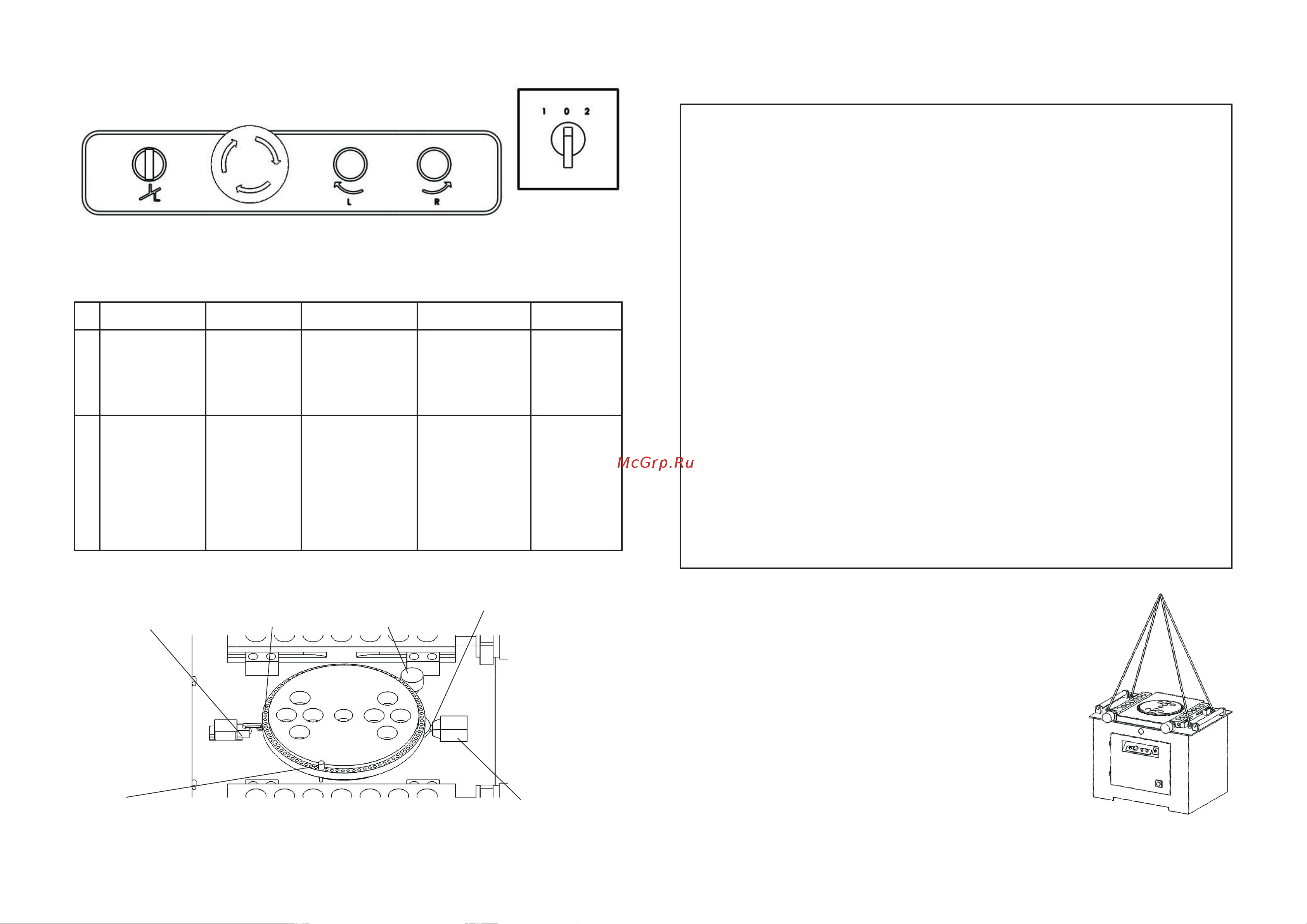

3.1 Панель управления
4 9
Внешний вид панели управления различных моделей может отличаться. Назначение
кнопок во всех моделях одинаковое. В станке Г-40 отсутствует переключатель фаз.
Рис. 2 Панель управления
К1 К2 К3 К4
К5
К1
Название
Тумблер
режима
работы
Переключение
режима:
Вертикально –
ручной режим.
Под углом –
автомат
При нажатии
происходит
отключение
станка
В ручном режиме
вращает диск
по часовой
стрелке,
в автоматическом
запускает режим
В ручном режиме
вращает диск
по часовой
стрелке,
в автоматическом
возвращает
диск в начальное
положение
Кнопка
аварийной
остановки
Кнопка
вращения
диска по
часовой стрелке
Кнопка
вращения
диска против
часовой стрелки
Переклю-
чатель фаз
0-станок
выключен.
1-вращение
по часовой.
2-вращение
против
Назначение
К2 К3 К4 К5
Комплектация моделей Таблица 4
Концевой выключатель
возврата
Штифт Концевой выключатель стопа
Рис. 3
Отверстия
для штифта
Маслозаливная
горловина
Пластина остановки
Рис. 8 Транспортировка
7. Транспортировка и хранение
• Все открытые части станка необходимо смазать
антикоррозийными составами соответствующего стандарта.
• Ремни следует ослабить.
• После этого можно осуществлять хранение. Во избежание
повреждений оборудование должно быть надежно
закреплено в ящиках для транспортировки.
• Если оборудование не используется в течение длительного
времени, его следует поместить на склад, предотвратив
возможное попадание влаги.
• Используйте грузоподъемное оборудование, соответствую-
щее весу и габаритам станка.
6. Техника безопасности
ВНИМАНИЕ!
НАРУШЕНИЕ ТЕХНИКИ БЕЗОПАСНОСТИ
ВЕДЕТ К НЕСЧАСТНЫМ СЛУЧАЯМ И ТРАВМАМ
• Станок предназначен только для гибки арматуры.
• Не перегружайте станок. Не пытайтесь гнуть арматуру, характеристики
которой превышают возможности станка.
• Запрещается эксплуатация станка с любыми неисправностями.
• Также запрещена работа при отсутствии в сети дифференциального автомата
и без надлежащего подключения к нему.
• Гибка арматуры происходит в направлении ОТ оператора.
• Присутствие людей и посторонних предметов, за станком, в зоне гибки,
категорически запрещено.
• Запрещены любые манипуляции со станком и арматурой, во время
движения возврата.
• Запрещается прикасаться к гибочным приспособлениям во время работы.
• Запрещается открывать дверцы и производить настройку оборудования
во время его работы.
• При смене оператора обязательно проверяйте направление вращения
диска (положение переключателя фаз), а также работу концевых
выключателей.
• Пользуйтесь перчатками для защиты кожи рук от ссадин и порезов
• Пользуйтесь защитной обувью для защиты ног.
• Запрещено ношение одежды с длинными рукавами, цепочек, длинные
волосы также необходимо убирать в пучок.
