8 5
Начальным считается такое положение, когда пластина остановки замыкает
выключатель стопа. В автоматическом режиме диск вращается до тех пор, пока
штифт не замкнет концевой выключатель возврата (достигнут требуемый
угол изгиба). Во избежание вытяжки арматуры рекомендуется всегда использовать
обкатные ролики.
4. Установка и подготовка к использованию
Важные замечания:
• Перед началом работы со станком внимательно ознакомьтесь с данной инструкцией.
• Станок предназначен только для гибки арматуры, никакие другие операции
не разрешаются.
• К работе со станком допускается только квалифицированный персонал,
предварительно изучивший инструкцию.
4.1 Монтаж
• Перед началом монтажа необходимо провести визуальный осмотр и убедиться
в отсутствии повреждений.
• Грузоподъемность опорной площадки должна соответствовать весу станка.
Опорная площадка должна быть горизонтальной.
• Размеры площадки должны соответствовать размерам станка и загружаемому для
обработки материалу.
• Площадка должна быть защищена от атмосферных воздействий (дождь, снег).
Рекомендуется использовать навес.
• Допустимая рабочая температура: от -5°C до +35°C. При температуре ниже -10°C
масло, перед пуском, необходимо подогреть до рабочей температуры.
• Станок должен быть надежно закреплен на площадке.
Центральный
обкатной ролик
Центральный
палец
Упорная рейка
Упор
Палец для упора
Регулировочный
болт
Палец квадратного
типа для упора

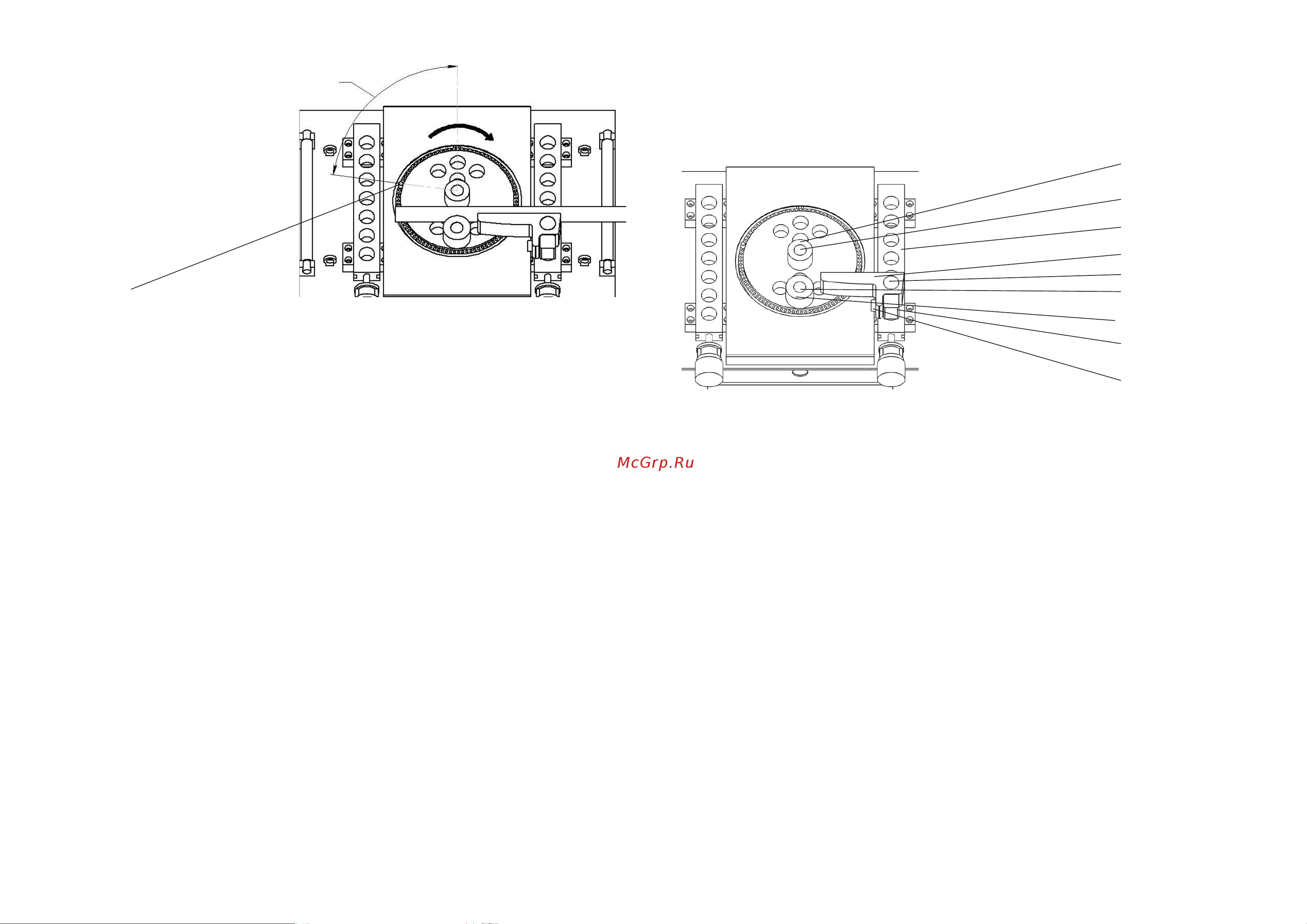

Рис. 4 Рабочая поверхность
Периферийный
обкатной ролик
Обкатной палец
• Установите тумблер режима работы (К1) в автоматический режим (под углом).
• Установите переключатель фаз (К5) в требуемое положение. При подаче арматуры
справа, как на рисунках 6а, 7 переключатель устанавливается в положение 1
(по часовой стрелке).
• Нажмите и отпустите педаль или кнопку вращения налево (К 3). Диск придет во
вращение, согласно выбранному направлению.
• Держите руку на кнопке аварийной остановки, во избежание несчастных случаев.
• Как только штифт достигнет концевого выключателя возврата, что будет
соответствовать требуемому углу изгиба, диск начнёт вращаться в обратном
направлении, пока не займет начальное положение. При необходимости
корректировки угла, переставьте штифт.
Ручной режим:
• Тумблером выбора режима (К1) выберите ручной режим (вертикальное положение).
• При выборе переключателем фаз (К5) положения 1, в ручном режиме, при нажатии
на кнопку вращения по часовой стрелке (К3), диск будет вращаться по часовой
стрелке, пока зажата кнопка.
• При выборе положения 2 и нажатии кнопки вращения по часовой стрелке, диск
будет вращаться в противоположном направлении (против часовой стрелки).
Аварийная остановка
Аварийная остановка происходит при помощи кнопок «Stop» на панели управления
и на некоторых моделях с противоположной стороны пульта управления. При
нажатии на кнопку происходит немедленная остановка, отключение электропитания
станка. Для снятия блокировки, необходимо повернуть кнопку по часовой стрелке,
при этом диск останется в том положении, в котором был при нажатии.
Штифт
Требуемый
угол изгиба
Рис. 7 Выбор угла изгиба
