Vpk Г-42 (СГ024232) [6/6] Эксплуатация
![Vpk Г-42 (СГ024232) [6/6] Эксплуатация](/views2/1885102/page6/bg6.png)
6 7
5. Эксплуатация
Данный станок позволяет придать
арматуре разнообразную форму,
необходимую на конкретном этапе
строительства. Наиболее общие фор-
мы изгиба, достигаемые при помощи
станка см. на рис. 5
Общие положения при гибке арматуры:
• Педаль используется только в автоматическом режиме.
• Гибка арматуры происходит в направлении ОТ оператора.
• Любые проверки и регулировки проводите при отсутствии на рабочей поверхности
ЛЮБЫХ предметов, включая гибочные пальцы, упор и арматуру.
• Перед каждой наладкой, а также при смене оператора, проверяйте положение
переключателя фаз (направление вращения диска).
• Перед каждой наладкой, а также при смене оператора, проверяйте работу
концевых выключателей возврата (см. проверка автоматического режима).
Автоматический режим:
• Убедитесь, что диск находится в начальном
положении.
• В соответствии с направлением подачи арматуры,
установите все необходимые приспособления, как
изображено на рис. 6а при подаче справа или
рис. 6б при подаче слева.
• Установите на поворотный диск центральные и
периферийные пальцы, нужного диаметра, при
необходимости, установите обкатные ролики.
• Во избежание вытяжки арматуры, рекомендуется
всегда использовать обкатные ролики.
• Установите упор в упорную рейку. Упор необходимо
зафиксировать при помощи квадратного пальца и
регулировочного болта (см рис. 4). Для больших
диаметров арматуры рекомендуется использовать
пальцы, во избежание повышенного трения.

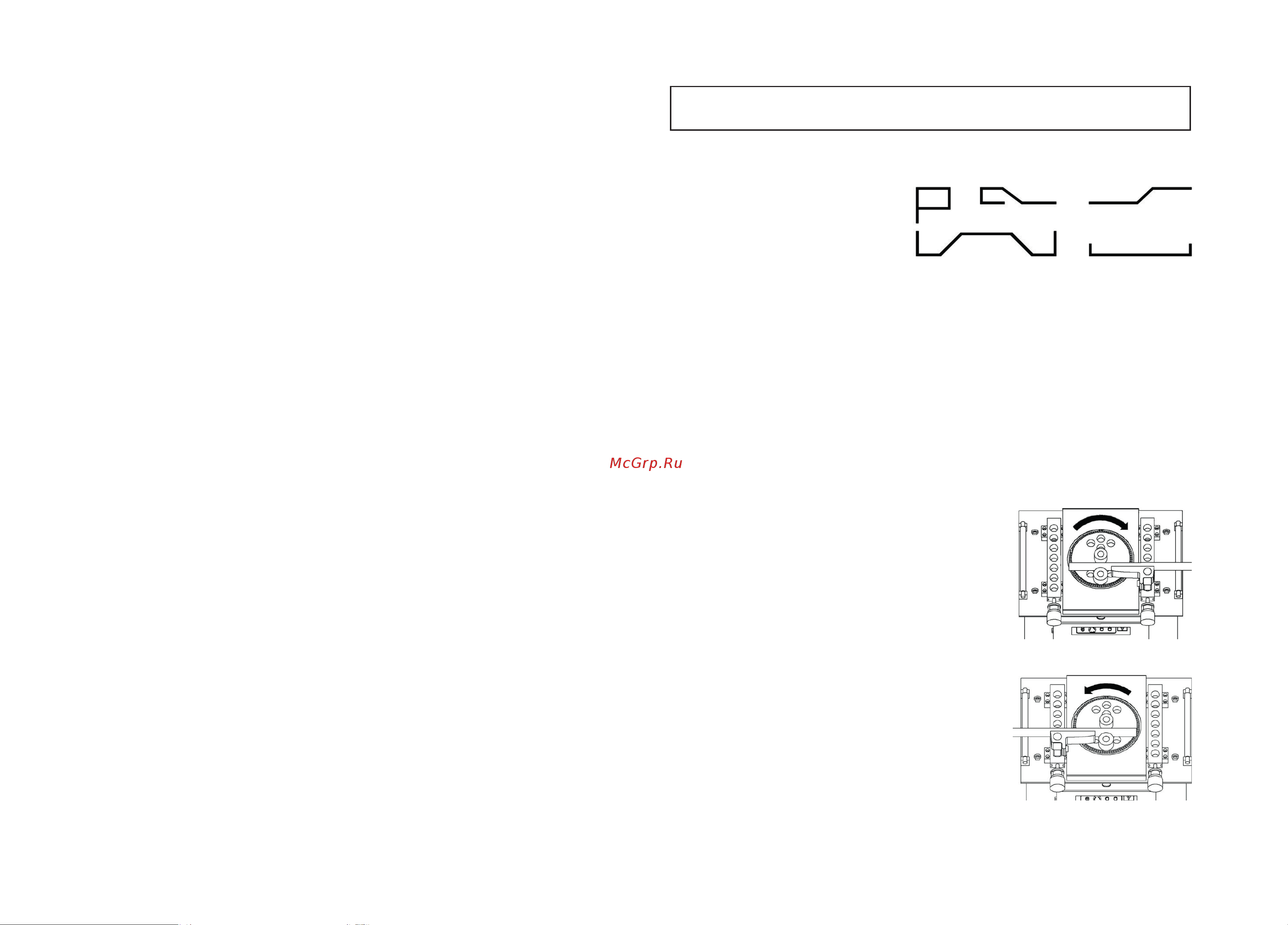

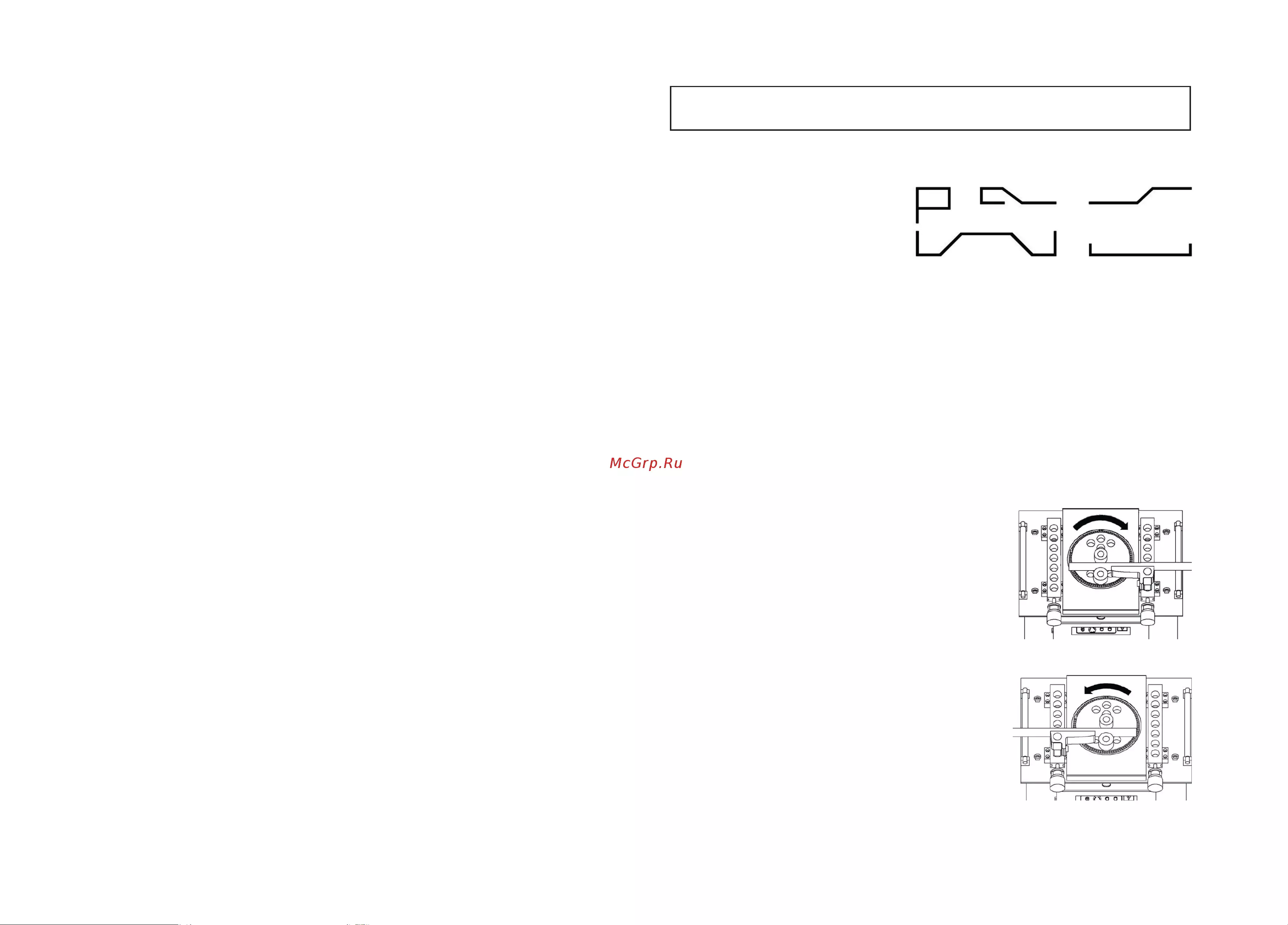

Рис. 5 Формы изгиба арматуры
Рис. 6а Подача справа
Рис. 6б Подача слева
ЗАПРЕЩАЮТСЯ ЛЮБЫЕ МАНИПУЛЯЦИЯ СО СТАНКОМ
И АРМАТУРОЙ ВО ВРЕМЯ ДВИЖЕНИЯ ВОЗВРАТА
4.2 Проверка состояния станка
Проверка ручного режима:
• Очистите рабочую поверхность, уберите ВСЕ детали, включая гибочную арматуру
и гибочные приспособления.
• У становите тумблер режима работы (К1) в ручной режим (вертикальное положение),
а переключатель фаз (К5) в положение 1 (по часовой стрелке). Нажмите кнопку
вращения по часовой или против часовой стрелке. Если направление вращения
поворотного диска не соответствует нажатой кнопке, значит, неправильно
подключены фазы двигателя. В таких случаях необходимо переподключить
фазы питания двигателя. Эксплуатация станка с неправильно подключенными
фазами запрещается.
Проверка автоматического режима:
• Очистите рабочую поверхность, уберите ВСЕ детали, включая гибочную арматуру
и гибочные приспособления.
• Установите тумблер режима работы (К1) в автоматический режим (под углом),
а переключатель фаз (К5) в положение 1 (по часовой стрелке).
• Вставьте штифт, в любое отверстие для штифта на поворотном диске.
• Нажмите и отпустите кнопку вращения диска по часовой стрелке (К3) или педаль.
Поворотный диск должен начать вращаться по часовой стрелке. При этом нужно
держать руку на кнопке аварийной остановки станка.
• Если концевой выключатель возврата не сработал, немедленно остановите станок.
• Как только штифт достигнет выключателя возврата, диск должен начать вращаться
в обратную сторону, пока не вернется в исходное положение.
Перед началом эксплуатации следует провести тщательную проверку станка, а
также ознакомиться со способом эксплуатации и техникой эксплуатации
• Рабочий стол должен быть чист. На нем не должно быть инструментов, обрезков
арматуры и других посторонних предметов
• Станок должен иметь отдельное заземление
• Убедитесь, что все болтовые соединения на станке надежно затянуты, уровень
масла в норме, отсутствует течь
• Проверьте комплектность оснастки станка
Во избежание несчастных случаев запрещено открывать дверцы и производить
наладку во время вращения рабочего диска
4.3 Подключение электропитания.
Подключение станка к электросети должно производиться квалифицированным
специалистом.
• Подключите силовую вилку к питающему кабелю на двери станка
• Подключите станок к электросети
• Нажмите кнопку пуск на КМИ, закройте дверцу станка.
4.4 Пробный запуск
Убедитесь, что пункты 4.2 и 4.3 выполнены полно
стью.
•
Запрещена работа при отсуствии в сети дифференцированного автомата и без
надлежащего подключения к нему.
•
