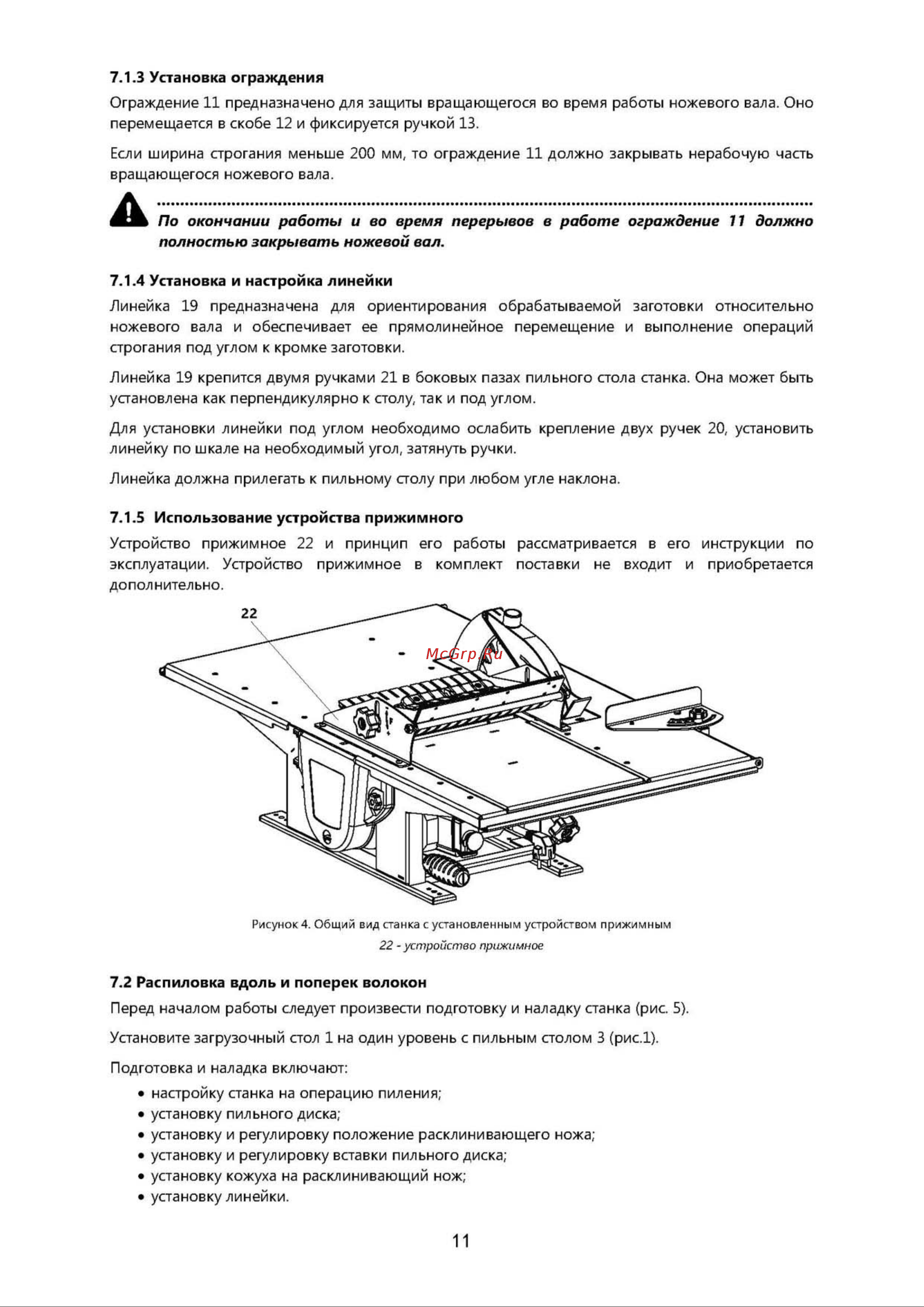

7 1 3 Установка ограждения Ограждение 11 предназначено для защиты вращающегося во время работы ножевого вала Оно перемещается в скобе 12 и фиксируется ручкой 13 Если ширина строгания меньше 200 мм то ограждение 11 должно закрывать нерабочую часть вращающегося ножевого вала По окончании работы и во время перерывов в работе ограждение 11 должно полностью закрывать ножевой вал 7 1 4 Установка и настройка линейки Линейка 19 предназначена для ориентирования обрабатываемой заготовки относительно ножевого вала и обеспечивает ее прямолинейное перемещение и выполнение операций строгания под углом к кромке заготовки Линейка 19 крепится двумя ручками 21 в боковых пазах пильного стола станка Она может быть установлена как перпендикулярно к столу так и под углом Для установки линейки под углом необходимо ослабить крепление двух ручек 20 установить линейку по шкале на необходимый угол затянуть ручки Линейка должна прилегать к пильному столу при любом угле наклона 7 1 5 Использование устройства прижимного Устройство прижимное 22 и принцип его работы рассматривается в его инструкции по эксплуатации Устройство прижимное в комплект поставки не входит и приобретается дополнительно Рисунок 4 Общий вид станка с установленным устройством прижимным 22 устройство прижимное 7 2 Распиловка вдоль и поперек волокон Перед началом работы следует произвести подготовку и наладку станка рис 5 Установите загрузочный стол 1 на один уровень с пильным столом 3 рис 1 Подготовка и наладка включают настройку станка на операцию пиления установку пильного диска установку и регулировку положение расклинивающего ножа установку и регулировку вставки пильного диска установку кожуха на расклинивающий нож установку линейки 11
